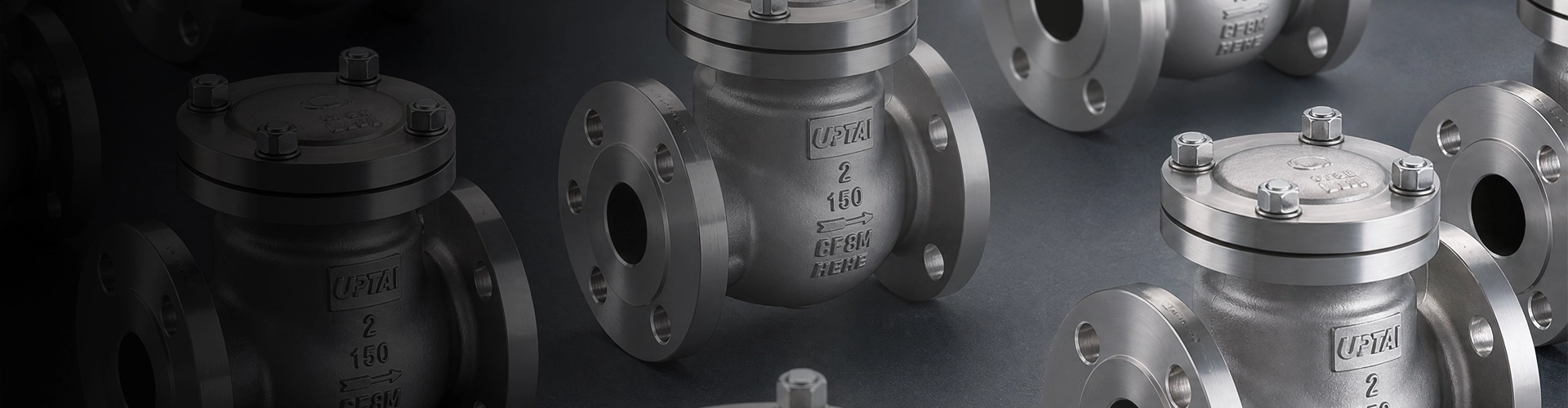

Възвратни клапани
Директни фабрични възвратни клапани на конкурентни цени
Възвратните клапани Shangtai са проектирани да позволяват на течността да тече в една посока, като същевременно автоматично предотвратява обратния поток, когато посоката на потока се промени. За разлика от ръчно задвижваните изолационни вентили, тези самодействащи вентили отговарят на условията на налягането и потока в тръбопровода, без да изискват външен задвижващ механизъм.
Те обикновено се инсталират след помпи, компресори и друго технологично оборудване, за да помогнат за намаляване на риска от обратен поток и да предпазят свързаните тръбопроводни системи. Shangtai доставя различни конструкции на вентили за пречистване на вода, нефт и газ, химическа обработка, нефтохимически заводи, производство на електроенергия, HVAC и общи индустриални приложения.
Доставка на индустриален възвратен клапан
Shangtai поддържа избор на вентил според размера на тръбата, класа на налягане, средата, температурата, посоката на потока, монтажната позиция, типа на връзката и необходимите характеристики на реакция. Изпратете вашите работни условия за техническо потвърждение и оферта.
Видове продукти за различни условия на тръбопровода
Механизмът за затваряне има пряк ефект върху реакцията на отваряне, загубата на налягане, изискванията за монтаж и устойчивостта на обратен поток. Изборът на подходяща конструкция изисква разглеждане на характеристиките на потока на тръбопровода и оборудването, което се защитава.
Въртящи се възвратни клапани
Шарнирният диск се отваря при преден поток и се връща към седалката, когато потокът се обърне. Люлеещите се конструкции обикновено се използват във водопроводни, комунални и промишлени тръбопроводни системи, където са налични подходящи условия на потока.
Възвратни клапани за повдигане
Затварящият елемент се движи вертикално от седалката в отговор на налягането на потока. Тази конструкция може да се счита за приложения, изискващи контролирано движение на диска и подходящи условия за монтаж.
Бутални възвратни клапани
Конструкцията от бутален тип използва направлявано бутало или диск за управление на потока напред и назад. Може да бъде избран за процесни системи, където се изисква стабилно поведение при затваряне и направлявано движение.
Сферични възвратни кранове
Една топка се движи според посоката и налягането на течността. Тези клапани се използват в избрани приложения за течности и комунални услуги, където е подходящ компактен автоматично действащ затварящ механизъм.
Възвратни клапани с двойна плоча
Двойните пластини се отварят при преден поток и се затварят, когато потокът се обърне. Тяхната компактна конструкция във формата на пластини може да помогне за намаляване на пространството за монтаж в подходящи тръбопроводни системи.
Възвратни клапани за аксиален поток
Конструкциите с аксиален поток насочват затварящия елемент по оста на тръбопровода и могат да се вземат предвид, когато се изисква бърза реакция, компактна инсталация и контролирани характеристики на потока.
Предотвратяване на обратен поток за помпи и технологично оборудване
Обратният поток може да възникне, когато помпата спре, условията на налягане се променят или течността се движи между свързаните секции на тръбопроводната система. Правилно избраният възвратен клапан може да се затвори автоматично, когато съотношението между налягането нагоре и надолу по веригата се промени, като помага за ограничаване на обратния поток.
Инсталирането е особено важно около нагнетателните тръбопроводи на помпата. Типът вентил, характеристиките на затваряне, разстоянието от изхода на помпата и близките колена или фитинги могат да повлияят на поведението на системата. За приложения, чувствителни към скокове на налягането, реакцията на затваряне и потенциалът за воден удар трябва да бъдат оценени по време на избора на клапан.
Основни фактори за избор:Среден, номинален размер, номинално налягане, работна температура, дебит, посока на потока, монтажна позиция, допустима загуба на налягане, налягане на напукване, характеристики на затваряне и тип връзка.
Изисквания за налягане и поток на крекинг
Налягането на напукване се отнася до минималното диференциално налягане, необходимо за преместване на затварящия елемент от мястото му и позволяване на потока да започне. Този параметър става особено важен в системи с ниско налягане, гравитационен поток и нискоскоростни системи.
Клапан с прекомерно съпротивление при отваряне може да създаде нежелана загуба на налягане или да ограничи потока в система с ограничено налично налягане. Обратно, характеристиките на затваряне трябва да са подходящи за приложението, за да се намали рискът от нестабилна работа или скокове на налягането, свързани с обратен поток.
Когато се иска конфигурация, предоставянето на нормален и минимален дебит, работно налягане и налично диференциално налягане може да помогне за определяне на подходящ вътрешен дизайн.
Материали за вода, процеси и промишлени услуги
Изборът на материал трябва да се основава на работната среда, температурата, налягането, условията на корозия и приложимите изисквания на проекта. В зависимост от конструкцията на вентила, материалите на тялото и вътрешните компоненти могат да бъдат специфицирани за различни индустриални услуги.
Въглеродна стомана
Използва се за подходящи приложения за нефт, газ, вода, пара и промишлени процеси, където въглеродната стомана е съвместима с работната среда.
Неръждаема стомана
Избран за приложения, където се изисква подобрена устойчивост на корозия. Подходящият клас трябва да се определи според течността и температурата.
Седалка и уплътнителни материали
Седлото, уплътнението и уплътнителните материали трябва да бъдат избрани според съвместимостта на течността, налягането, температурата и изискваната производителност на затваряне.
Вътрешни компоненти
Диск, панта, пружина, бутало, топка и други вътрешни компоненти трябва да бъдат определени според конструкцията на клапана и работните условия.
Крайни връзки и ориентация на монтажа
Наличните конфигурации на свързване могат да включват фланец, пластина, накрайник, челно заваряване, заварка на гнездо, резба и други краища, определени от проекта. Избраната връзка трябва да отговаря на размерите на тръбопровода, класа на налягане, метода на монтаж и приложимия стандарт за свързване.
Не всеки дизайн е подходящ за всяка посока на монтаж. Някои модели могат да работят в хоризонтални и вертикални тръбопроводи, докато други изискват специфична ориентация на потока или монтажна позиция. Винаги проверявайте стрелката за потока на вентила и изискванията за монтаж на производителя преди пускане в експлоатация.
При вертикални инсталации посоката на потока на флуида и характеристиките на теглото или пружината на затварящия елемент могат да повлияят на поведението при отваряне и затваряне. Тези фактори трябва да се имат предвид при избора на конструкцията на вентила.
Намаляване на шума, вибрациите и водния чук
Шум или вибрации могат да възникнат, когато затварящият елемент многократно се отваря и затваря при условия на нестабилен поток. Неправилно оразмеряване, ниска или променлива скорост на потока, турбуленция, отломки и неподходяща инсталация в близост до помпи или колена могат да допринесат за това поведение.
Хидроударът е друго важно съображение в системи, където скоростта на течността се променя бързо. Характеристиките на затваряне на вентила, оформлението на тръбопровода, работата на помпата и обема на системата трябва да се оценяват заедно, вместо да се избира клапан само въз основа на номиналния размер на тръбата.
За изход на помпа и приложения с високоскоростен поток
Посочете скоростта на потока на помпата, налягането на изпускане, размера на тръбата, характеристиките на флуида, позицията на монтаж и всички известни проблеми с воден удар или вибрации. Тази информация помага на Shangtai да оцени подходящата конструкция на клапана и характеристиките на затваряне.
Приложения в индустриални тръбопроводни системи
Тези самодействащи вентили се използват навсякъде, където обратният поток може да повлияе на работата на оборудването, стабилността на процеса или работата на тръбопровода. Подходящата конструкция зависи от средата, условията на потока, налягането, температурата и разположението на инсталацията.
Изходни линии на помпата
Инсталиран след помпите, за да предотврати обратния поток, когато помпата спре или налягането в системата се промени.
Петролни и газови системи
Използва се в избрани производствени, преносни, процесни и комунални тръбопроводи, където се изисква еднопосочно управление на потока.
Пречистване на водата
Прилага се във водоснабдителни, пречистващи, помпени и канализационни системи за предотвратяване на обратен поток в тръбопровода.
Химия и нефтохимия
Конфигурациите на материала и уплътнението могат да бъдат избрани според химическата среда, налягането, температурата и условията на корозия.
Производство на електроенергия
Използва се в подходящи системи за вода, пара, охлаждане и спомагателни системи, където се изисква защита срещу обратен поток.
ОВК и комунални услуги
Избрани за подходящи системи за охладена вода, отоплителна вода, помпи и комунални тръбопроводи според условията на работа.
Производство и инспекция
Shangtai управлява производството, инспекцията и доставките в съответствие с определената конфигурация на клапана и изискванията за приложение. Контролът на качеството може да включва проверка на размерите, проверка на материала, изпитване под налягане, ефективност на уплътняване, работни проверки и други приложими процедури за проверка.
Клапаните Shangtai са сертифицирани по ISO 9001, CE и EAC. Избраните продукти също могат да бъдат произведени и тествани съгласно приложимите международни стандарти, включително API 6D и API 598, когато това се изисква от проекта.
Проектна документация:За технически проекти посочете приложимите стандарти за проектиране и изпитване, клас на налягане, изисквания за материали, стандарт за свързване, изисквания за проверка и документи за сертифициране, когато подавате запитване.
Как да определите правилния възвратен клапан
Изборът на вентил трябва да започне с работните условия, а не само с диаметъра на тръбата. Средата, скоростта на потока, налягането, температурата, ориентацията на инсталацията, допустимата загуба на налягане и необходимата реакция при обратен поток - всичко това влияе върху подходящата конструкция на вентила.
За помпени и компресорни системи осигурете нормален и максимален дебит, работно налягане, размер на тръбата, тип оборудване и всички известни условия на скок на налягането или воден удар. За системи с ниско налягане налягането на крекинг и минималният работен поток са особено полезни параметри за избор.
Можете също да предоставите чертежи на тръбопроводи, графици на вентили, листове с данни за оборудването или съществуващи спецификации на клапани. Shangtai може да прегледа наличната информация, преди да подготви конфигурация и оферта. За други промишлени клапани посететеПродуктова гама Shangtai клапан.
Често задавани въпроси
Какви са често срещаните налични типове?
ЧестиВъзвратни клапанитиповете включват конструкции с люлеене, повдигане, бутало, топка, двойна плоча и аксиален поток. Всяка конструкция има различен поток, затваряне, загуба на налягане и монтажни характеристики.
Как да избера правилния тип?
Изборът зависи от работната среда, размера на тръбата, номиналното налягане, температурата, дебита, монтажната позиция, допустимата загуба на налягане, налягането на напукване и необходимата реакция на затваряне.
Могат ли тези вентили да се монтират вертикално?
Някои дизайни могат да се инсталират вертикално, докато други изискват специфична ориентация. Винаги следвайте стрелката на потока, инструкциите за монтаж и изискванията за тръбопроводи на проекта.
Какво е натиск при напукване?
Налягането на напукване е минималното диференциално налягане, необходимо за преместване на затварящия елемент от леглото му и започване на потока напред. Това е особено подходящо в системи с ниско налягане и гравитационен поток.
Защо вентилът издава шум или вибрира?
Възможните причини включват неправилно оразмеряване, нестабилен поток, ниска скорост на потока, турбуленция, воден удар, вътрешни отломки или инсталиране твърде близо до помпи, колена или други смущения на потока.
Какви крайни връзки са налични?
Обичайните опции включват фланцови, пластинови, накрайници, челно заварени, заварени в муфа, резбови и други специфични за проекта връзки, в зависимост от конструкцията на клапана и изискванията на тръбопровода.
Каква поддръжка е необходима?
Проверката може да включва затварящия елемент, щифта на пантата, пружината, повърхността на седалката, уплътнението и вътрешната чистота. Износените или повредени уплътнителни компоненти трябва да се сменят в съответствие с условията на експлоатация и изискванията за поддръжка.
Каква информация е необходима за оферта?
Моля, предоставете размер на вентила, клас на налягане, тип връзка, конструкция на вентила, материал, работна среда, температура, посока на потока, дебит, позиция на монтаж, количество и всички необходими чертежи или технически документи.
Имате нужда от вентил за защита срещу обратен поток?
Изпратете вашия размер на тръбата, налягане, среда, скорост на потока, позиция на монтаж, стандарт за свързване и подробности за приложението до Shangtai за техническо потвърждение и оферта.
- View as

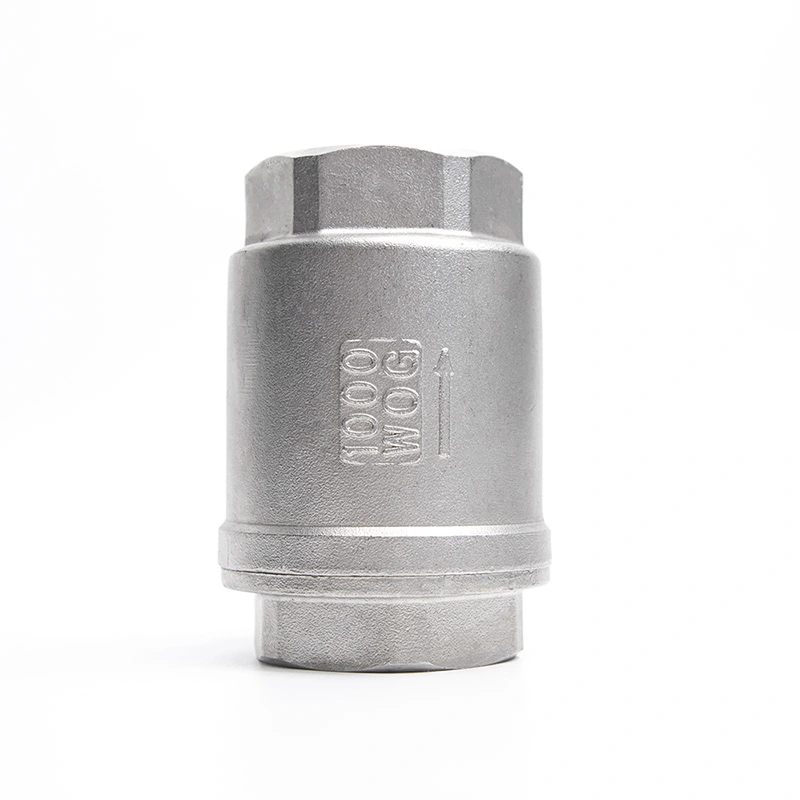

Вертикален възвратен клапан от неръждаема стомана
Вертикален възвратен клапан от неръждаема стомана Shangtai предотвратява обратния поток с бързо затваряне с помощта на пружина, минимизирайки водния чук. Изработен от висококачествена неръждаема стомана, той осигурява отлична устойчивост на корозия и надежден контрол на обратния поток.

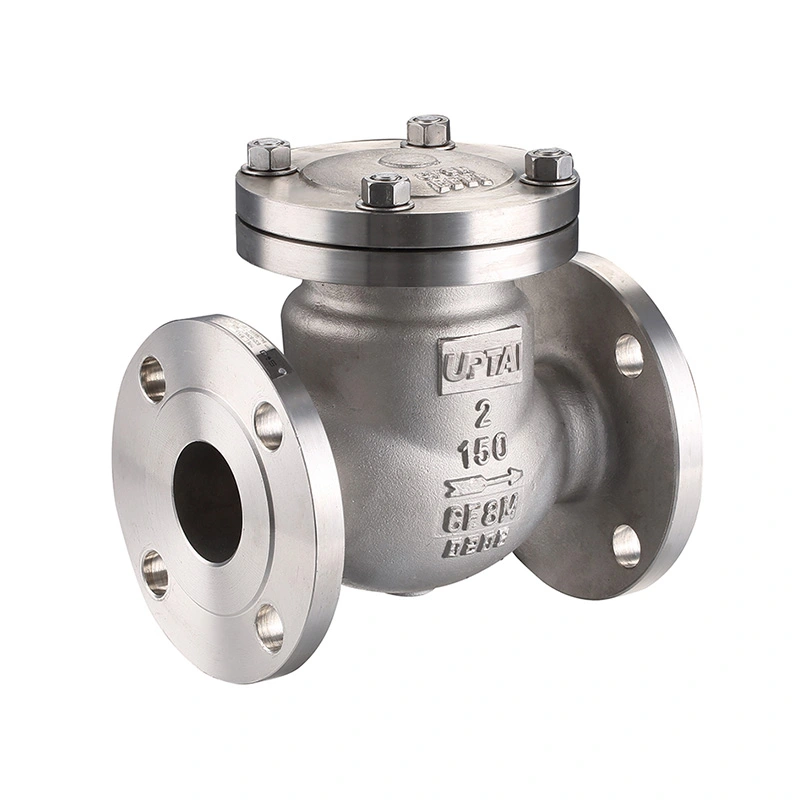

Въртящ се възвратен клапан ANSI клас 150
Шарнирният възвратен клапан Shangtai ANSI клас 150 използва шарнирен диск за контролиране на обратния поток в тръбопроводите. Дискът се отваря, когато средата тече напред и се затваря, когато потокът промени посоката, предотвратявайки обратния поток към помпи, компресори и друго оборудване. Предлага се за тръбопроводи с голям диаметър във водопречиствателни, нефтохимически, енергийни и общи промишлени системи, с различни материали и опции за свързване, налични според условията на експлоатация.
Shangtai Valve е професионален Възвратни клапани производител и доставчик в Китай. Добре дошли да импортирате качествени продукти от нашата фабрика тук.
