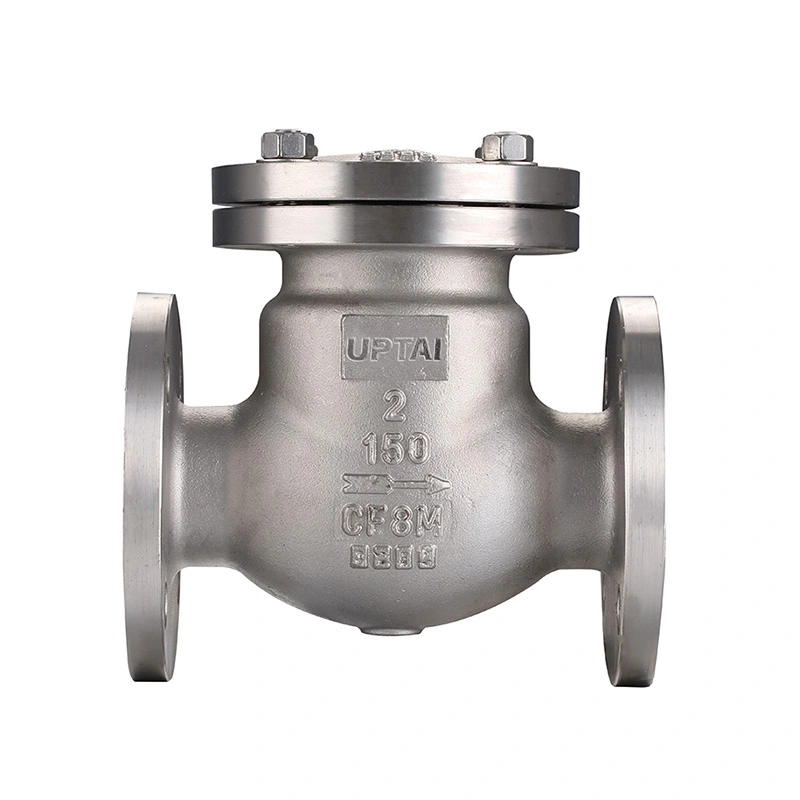

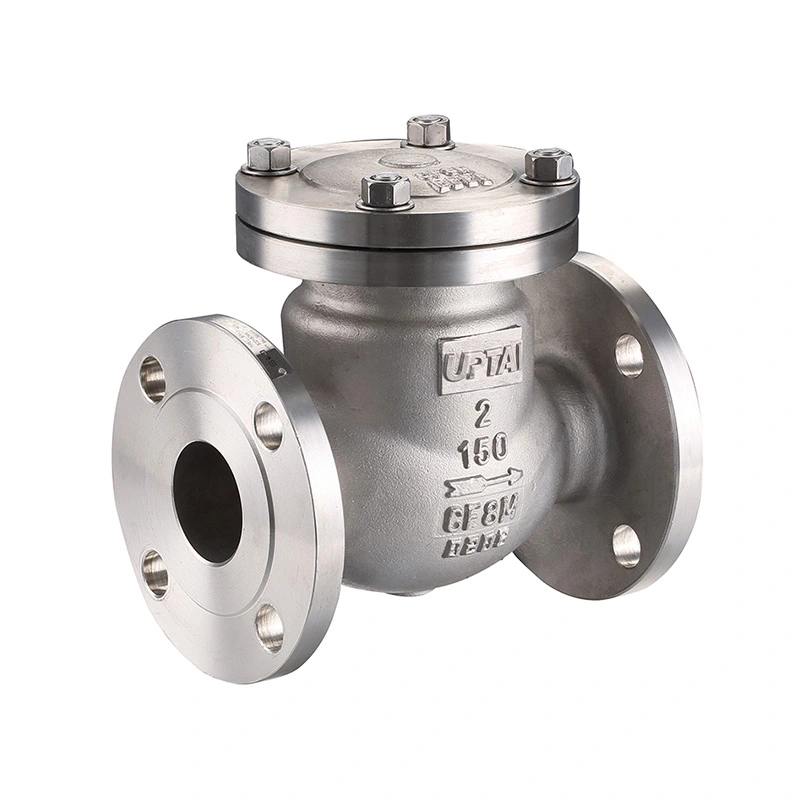

Въртящ се възвратен клапан ANSI клас 150

Въртящият се възвратен клапан ANSI Class 150 е възвратен клапан с шарнирен диск за контролиране на посоката на потока в промишлени тръбопроводи. Дискът се движи с потока на процеса и се затваря, когато потокът спадне или се обърне. За нормална работа не е необходим външен задвижващ механизъм.

Този вентил се предлага за съвместими вода, пара, масло, газ, морска вода и промишлени течности. Посочената конфигурация използва неръждаема стомана CF8M за тялото и диска и F316 за седалката. Изборът на вентил трябва да се основава на действителната среда, налягане, температура, размер на тръбата и разположение на инсталацията.

Основни размери

Конструкция на клапана

Клапанът се състои главно от тяло, шарнирен диск, седло, шарнирен механизъм и уплътнителни компоненти. Дискът е монтиран вътре в тялото и се върти около пантата си по време на работа. Това разположение позволява на клапана да се отваря с преден поток и да се връща към седалката, когато състоянието на потока се промени.

Шарнирен диск

Дискът се отдалечава от седалката, докато средата протича през клапана. Когато предният поток намалее, дискът се движи обратно към затворено положение. Движението на диска се влияе от скоростта на потока, монтажната позиция и вътрешната геометрия на клапана.

Седалка и уплътнителна повърхност

Посоченият материал на седалката е ASTM A182 F316. Уплътнителните повърхности на седлото и диска образуват интерфейса за затваряне, когато вентилът се затвори. Тяхното състояние трябва да се проверява по време на поддръжката, ако се наблюдава теч или необичайно затваряне.

Посока на потока и монтаж

Вентилът трябва да се монтира в съответствие с посоката на потока, отбелязана върху тялото. Преди монтаж проверете стрелката, присъединителните размери и наличната хлабина около вентила. Дискът трябва да има достатъчно пространство, за да се движи през своя работен диапазон, без да контактува с околните тръби или оборудване.

Хоризонтален монтаж

Хоризонталната инсталация обикновено се използва за въртящи се възвратни клапани. Вентилът трябва да бъде позициониран така, че дискът да може да се движи свободно и да се върне в седлото, когато потокът в посока намалее.

Вертикален монтаж

Вертикалният монтаж зависи от конструкцията на вентила и посоката на потока. Инсталацията трябва да позволява на диска да се затваря правилно при действителните условия на потока. Конкретният модел и разположението на тръбопровода трябва да бъдат потвърдени преди монтажа.

Свързване на тръбопровод

Посочената спецификация на свързване включва NPT и BSP резби. Свързващата тръба или фитинг трябва да използва съответната спецификация на резбата. По време на монтажа избягвайте прекомерната сила на затягане, която може да повреди тялото на вентила или резбовата връзка.

Характеристики на потока и налягането

Когато вентилът е отворен, дискът се отдалечава от прохода на потока. Спадът на налягането през вентила зависи от неговия размер, вътрешен проход, дебит и свойства на средата. За системи с висок дебит размерът на вентила трябва да бъде избран според необходимия дебит, а не само според размера на тръбата.

Посоченият клас на налягане е CL150, с максимално налягане от 285 PSI. Допустимото работно налягане може да варира в зависимост от температурата и материала, така че работното налягане и температурата трябва да се проверяват заедно с приложимата стойност на налягането и температурата.

За нагнетателни тръбопроводи на помпи и други системи с променящи се условия на потока реакцията на клапана трябва да се разглежда като част от цялостния дизайн на тръбопровода. Бързите промени в потока могат да повлияят на движението на диска и системното налягане.

Съображения за воден чук

Хидроудар може да възникне, когато течащата течност спре или промени посоката си бързо. Възвратният клапан може да допринесе за скок на налягането, ако дискът се затвори, докато значителен поток все още се движи през тръбопровода.

Тежестта на скока на налягането зависи от фактори като скорост на потока, дължина на тръбата, свойства на течността, характеристики на затваряне на клапана и работа на помпата. Когато хидроударът е проблем, възвратният клапан и цялата тръбопроводна система трябва да бъдат оценени заедно.

Конфигурации с бавно затваряне, демпфиране или противотежест могат да бъдат разгледани за системи, които изискват по-контролирано движение на диска. Подходящата структура зависи от действителните условия на тръбопровода и изискванията на проекта.

Материали и сервизни условия

Посочените материали за тялото и диска са ASTM A351 CF8M (316), докато седалката е ASTM A182 F316. Тези материали са подходящи за много индустриални приложения, където неръждаемата стомана е съвместима с технологичната среда.

Съвместимостта на материала трябва да се провери спрямо действителния състав, концентрация, температура и налягане на течността. Морската вода и химическото обслужване може да изискват допълнително разглеждане на експозицията на хлорид и условията на корозия.

Други опции за материали са налични при поискване. За специални приложения необходимите материали за корпус, диск и седалка трябва да бъдат потвърдени преди производството.

Типични приложения

Изпускателен тръбопровод на помпата:Използва се след помпите за ограничаване на обратния поток, когато помпата спре или работните условия се променят.

Пречистване на вода:Прилага се в съвместими водни и технологични линии, където се изисква автоматичен еднопосочен контрол на потока.

Нефтохимически тръбопроводи:Използва се със съвместими масло, газ и технологични флуиди в границите на определеното налягане, температура и материал.

Системи за захранване и комунални услуги:Подходящ за избрани водопроводни, комунални и технологични линии, където обратният поток трябва да се контролира.

Системи за морска вода:Могат да се обмислят конфигурации от неръждаема стомана, когато материалът е подходящ за действителните условия на морската вода.

Общи промишлени тръбопроводи:Използва се в оборудване и технологични линии, където се изисква самоуправляваща се функция без връщане.

Ръководство за избор

За оферта и технически преглед посочете номиналния размер, номиналното налягане, типа на връзката, ориентацията на монтажа, средата, работното налягане, температурата и изискванията за материали. Специални условия на обслужване като морска вода, корозивна среда или воден удар също трябва да бъдат идентифицирани.

Тестване и инспекция

Специфицираният стандарт за проектиране и производство е ASME B16.34, а API 598 е посочен за тестване и проверка. Приложимата процедура за проверка може да обхваща корпуса на вентила, уплътнителните зони, размерите и характеристиките на налягането.

Shell Test

Тестът на корпуса проверява границата на налягането на сглобения вентил при определените условия на изпитване. Тестовото налягане и времето за задържане трябва да отговарят на приложимите изисквания за проверка.

Тест за изтичане на седалката

Тестът на седлото проверява дали затвореният вентил отговаря на определените критерии за приемане на течове. Условията на изпитване зависят от приложимия стандарт и спецификацията на вентила.

Окончателна проверка

Крайната проверка може да включва проверки на размерите, проверка на връзката, състояние на повърхността, идентификационни маркировки и работно движение. Необходимите записи от инспекции или материална документация могат да бъдат доставени според изискванията на поръчката.

Експлоатация и поддръжка

Преди пускане в експлоатация проверете ориентацията на вентила, посоката на потока и чистотата на тръбопровода. Чужди частици, останали в тръбопровода, могат да засегнат диска или уплътнителната повърхност по време на работа.

По време на обслужване трябва да се проучи необичаен шум, вибрация, повтарящо се движение на диска или обратен поток. Тези условия може да са свързани със скорост на потока, монтаж, оразмеряване на клапана или промени в операционната система.

Преди проверка или поддръжка, изолирайте и понижете налягането в тръбопровода. Проверете диска, шарнирния механизъм, повърхността на седалката и връзката на тялото за износване, отлагания или повреди. Сменете компонентите, когато състоянието им вече не отговаря на приложимите изисквания за поддръжка.

ЧЗВ

В1: Какво представлява въртящ се възвратен клапан ANSI клас 150?

Въртящ се възвратен клапан ANSI Class 150 е възвратен клапан с шарнирен диск и номинално налягане от клас 150. Той използва потока на процеса, за да отвори диска и се затваря, когато потокът намалее или се обърне, което го прави подходящ за автоматично предотвратяване на обратен поток в съвместими индустриални тръбопроводи.

В2: Изисква ли задвижващ механизъм въртящият се възвратен клапан?

Не. Дискът работи автоматично според условията на потока и налягането в тръбопровода. Не е необходим пневматичен, електрически или хидравличен задвижващ механизъм за нормална работа на възвратния клапан.

Q3: Каква информация е необходима при избора на възвратен клапан?

Ключовата информация включва размер на тръбата, клас на налягане, тип връзка, посока на монтаж, среда, работно налягане, температура, изисквания към материала и всякакви специални изисквания, свързани с корозия, воден удар или проверка.

Q4: Може ли конструкция от неръждаема стомана да се използва за морска вода?

Може да се счита за подходящи приложения за морска вода, но съвместимостта на материала трябва да се оцени въз основа на концентрацията на хлорид, температурата, условията на потока и други корозионни фактори. Класът на неръждаема стомана трябва да бъде потвърден преди избора.

Q5: Какво може да причини обратен поток след инсталирането на вентила?

Възможните причини включват неправилна посока на монтаж, диск, който не може да се движи свободно, повредени уплътнителни повърхности, чужд материал вътре във вентила, неподходящо оразмеряване или работни условия извън предвидения диапазон. Вентилът и околните тръбопроводи трябва да бъдат проверени, след като системата е била безопасно изолирана.

В6: Може ли вентилът да се използва за високотемпературни среди?

Посоченият температурен диапазон е от -25 ℃ до 150 ℃. Действителната употреба при повишена температура трябва да се провери спрямо стойността на налягането и температурата и съвместимостта на материалите на корпуса, диска и седалката със средата.

В7: Налични ли са други материали?

да Други конфигурации на материала са налични при поискване. Необходимият материал трябва да бъде специфициран според средата, налягането, температурата, условията на корозия и приложимите изисквания на проекта.
