Китайски професионален производител на трипътни сферични кранове

ШантайТрипътните сферични кранове са предназначени за промишлени тръбопроводни системи, които изискват превключване на потока, отклоняване или комбиниране в едно тяло на вентил. С три порта и избираеми L-порт или T-порт модели на потока, те могат да насочват медиите между различни тръбопроводни пътища, като същевременно помагат за опростяване на тръбопроводите.

Тези вентили са подходящи за пречистване на вода, химическа обработка, ОВК, храни и напитки, сгъстен въздух, пренос на гориво и обща промишлена работа с течности. Shangtai доставя различни видове връзки, материали, опции за уплътняване и методи на работа според необходимата среда, налягане, температура и конфигурация на тръбопровода. За други конструкции на сферични кранове вижте нашияпродуктова гама сферичен кран.

L-Port и T-Port модели на потока

Конфигурацията на вътрешната топка определя как трите порта са свързани в различни позиции на дръжката. Конструкциите на L-порт и Т-порт не са взаимозаменяеми, защото осигуряват различни комбинации от пътя на потока.

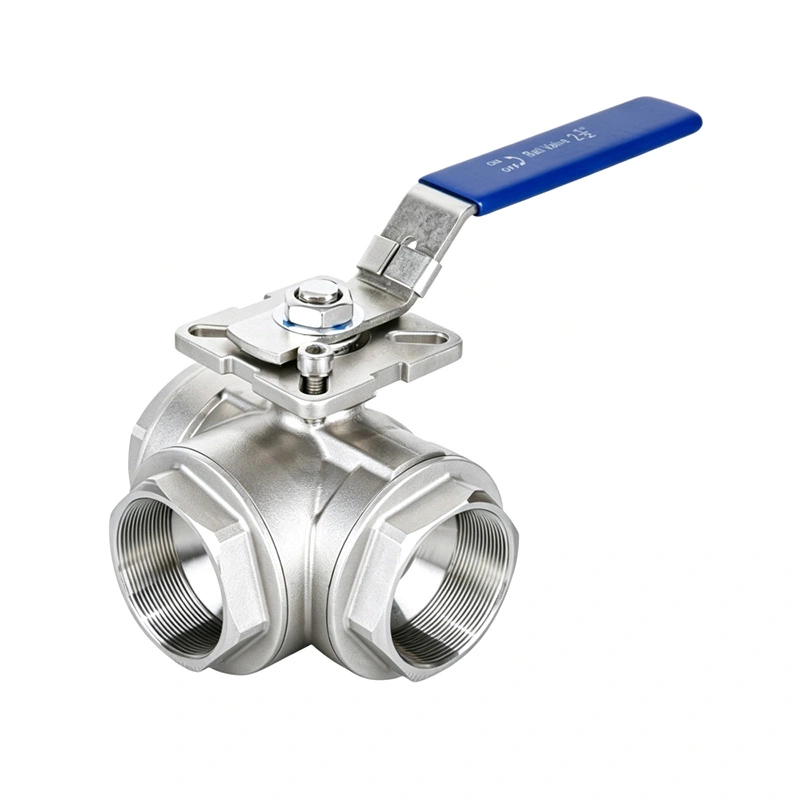

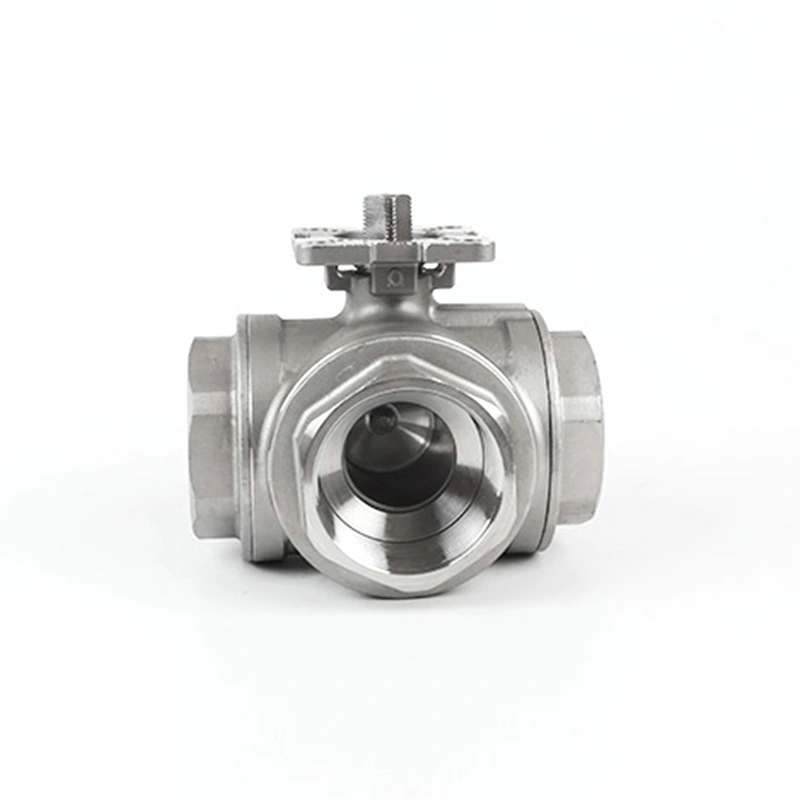

Трипосочна конфигурация на L-порт

Устройството на L-порт обикновено се използва, когато вентилът трябва да превключва потока между два от наличните пътища. В зависимост от конкретния дизайн на топката, тя може да насочва средата от един вход към един от два изхода или да превключва между две посоки на потока.

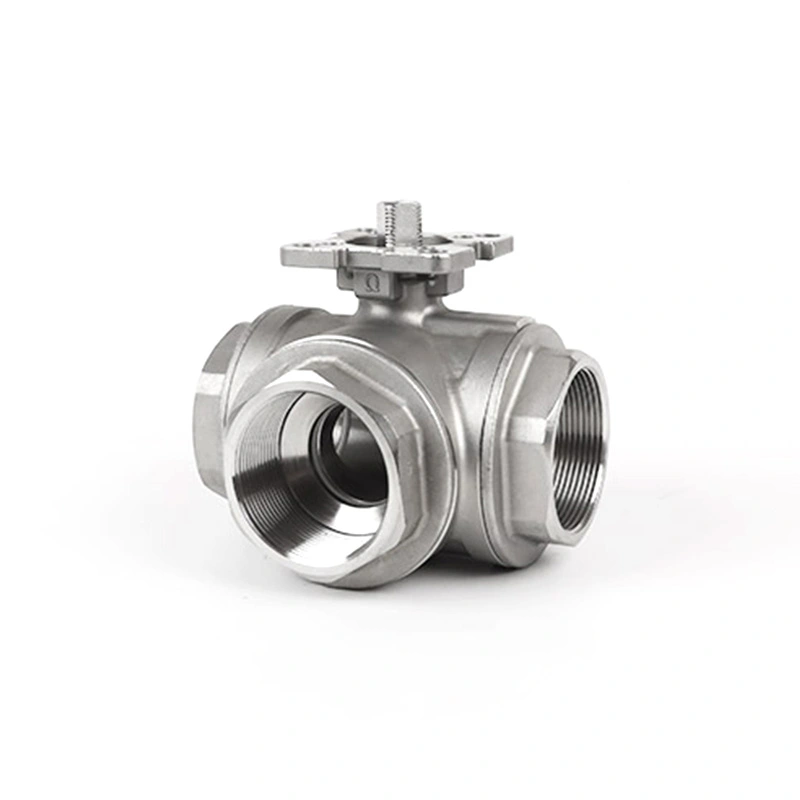

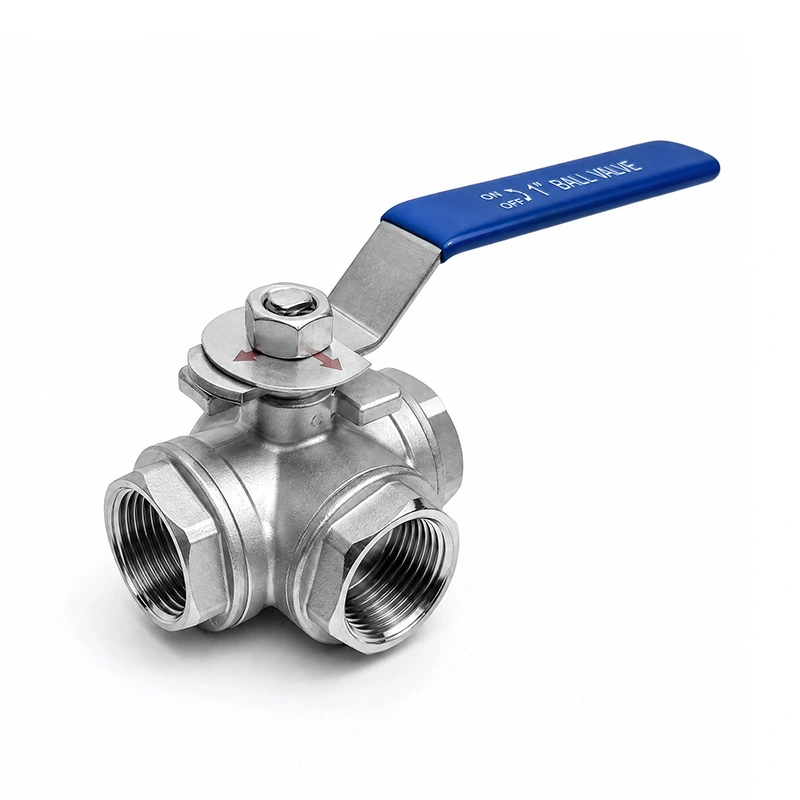

T-Port трипосочна конфигурация

Разположението на T-порт осигурява допълнителни комбинации от пътя на потока и може да се използва за приложения, включващи отклоняване или комбиниране на потока. Действителните налични пътища зависят от геометрията на вътрешната топка и позицията на дръжката, така че необходимата последователност на работа трябва да бъде потвърдена преди производството.

Превключване, отклоняване и комбиниране на потока

За разлика от стандартния двупортов сферичен кран, използван предимно за изолация за включване/изключване, трипътната конфигурация позволява на вентила да управлява потока между множество тръбопроводни пътища. В зависимост от модела на порта, той може да се използва за превключване между линии, отклоняване на среда към различно оборудване или комбиниране на съвместими потоци.

Това може да намали броя на отделните вентили, необходими в определени тръбопроводи, и може да опрости оформлението на оборудването. Конфигурацията на вентила винаги трябва да се избира според действителните изисквания за потока на процеса, а не просто според размера на тръбата.

Опции за свързване за различни тръбопроводни системи

Шантай може да предостави различни конфигурации на крайната връзка според стандарта на тръбопровода и изискванията за инсталиране. Наличните опции могат да включват резбови, фланцови, заварени в гнездо и челно заварени връзки, в зависимост от конструкцията и спецификацията на клапана.

Изборът на връзка трябва да вземе предвид номиналния размер на тръбата, номиналното налягане, метода на инсталиране, заобикалящото оборудване и приложимите стандарти на проекта. Когато подменяте съществуващ клапан, предоставянето на оригиналната спецификация на връзката или чертежи може да помогне за потвърждаване на съвместимостта.

Избор на материали и уплътнения

Изборът на корпус и вътрешен материал трябва да се основава на работната среда, налягането, температурата и условията на корозия. Топката, стеблото, седалките и уплътнителните компоненти също трябва да са съвместими с работната среда и работната среда.

Общите уплътнителни материали могат да включват PTFE, подсилен PTFE и други материали, специфични за приложението. Подходящата конфигурация на уплътнението зависи от действителния температурен диапазон, химическата съвместимост, условията на налягане и изискваната експлоатационна ефективност.

Ръчна и автоматизирана работа

Трипосочните конфигурации могат да се управляват ръчно или да се интегрират със задвижващ механизъм, когато е необходимо дистанционно или автоматизирано превключване на потока. Ръчните ръкохватки са подходящи за локална работа, докато пневматичните и електрическите задвижващи механизми могат да се считат за автоматизирани системи за процеси.

За задействани приложения изискваният режим на управление, последователност на работа, тип на задвижващия механизъм, захранване или захранване с въздух и изисквания за безопасност при повреда трябва да бъдат потвърдени преди производството. Задвижващият механизъм също трябва да бъде правилно съобразен с въртящия момент на клапана и работните условия.

Продуктови приложения

Превключването на потока с три порта е полезно в системи, където един тръбопровод трябва да се свърже с различни пътеки на процеса или оборудване. Типичните приложения включват системи за пречистване на вода, циркулационни линии за ОВК, химическа обработка, оборудване за храни и напитки, системи за сгъстен въздух, пренос на гориво, разпределение на течности и общи промишлени съоръжения.

Действителната пригодност зависи от средата, налягането, температурата, скоростта на потока, съвместимостта на материалите и необходимия модел на превключване. За приложения, изискващи проста двупосочна изолация, вместо избор на път на потока, стандартСферичен кран от 2 частиилиСферичен кран от 3 частиможе да е по-подходящо.

Производство и проверка на качеството

Шантай управлява машинната обработка, сглобяването, инспекцията, изпитването под налягане и крайната подготовка според определената конфигурация на клапана. За трипосочните продукти трябва да се обърне специално внимание на разположението на портовете, ориентацията на топката, ефективността на уплътняването, работната позиция и размерите на връзката.

Специфичните за проекта технически изисквания могат да бъдат прегледани преди производството, включително материали, стойности на налягането, стандарти за свързване, модел на потока, изисквания към задвижващия механизъм и необходимата документация. Това помага да се гарантира, че доставената конфигурация на вентила съответства на планираното разположение на тръбопровода.

Как да изберете правилните трипътни сферични кранове

Точният избор започва с необходимия път на потока, а не само с размера на вентила. Преди да поискате оферта, подгответе следната информация, ако е налична:

• Размер на вентила и номинален диаметър на тръбата
• Изискване за L-порт или T-порт
• Необходими входни и изходящи пътища на потока
• Характеристики на работната среда и течността
• Работно налягане и номинално налягане
• Работна температура
• Изисквания към тялото и уплътнителния материал
• Свързване с резба, фланец, заварка чрез гнездо или челна заварка
• Ръчно, пневматично или електрическо управление
• Изисквания за напрежение на задвижващия механизъм, подаване на въздух или управление
• Необходимо количество и проектна документация
• Диаграма на потока или чертеж на тръбопровод, ако има такъв

Ако не сте сигурни дали конфигурацията на L-порт или T-порт съответства на вашия тръбопровод,изпратете вашата схема на потока и изисквания за клапандо Шантай. Нашият екип може да прегледа пътищата на потока и техническите параметри преди оферта.
