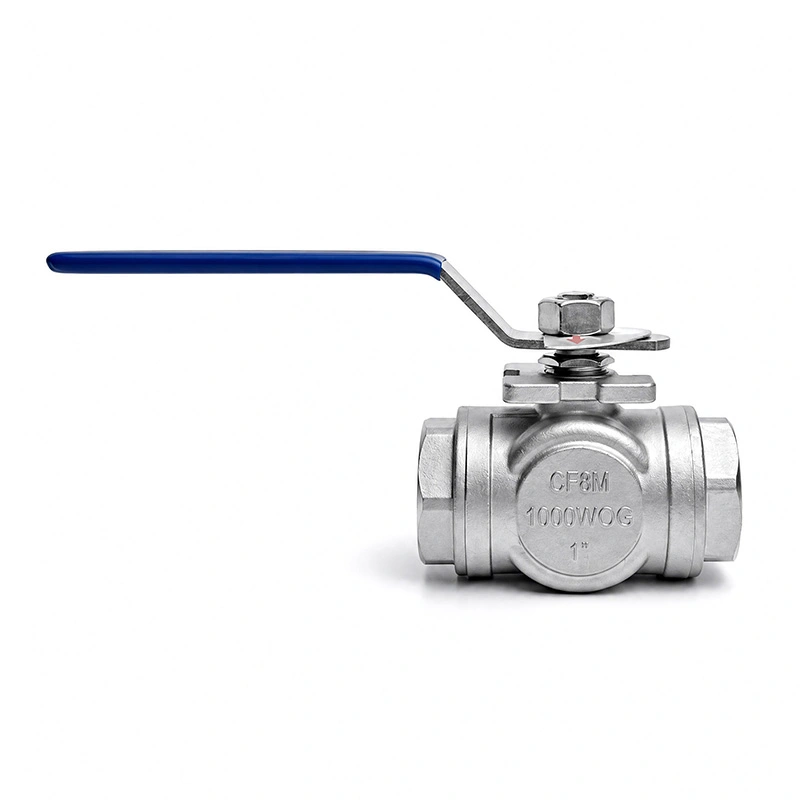

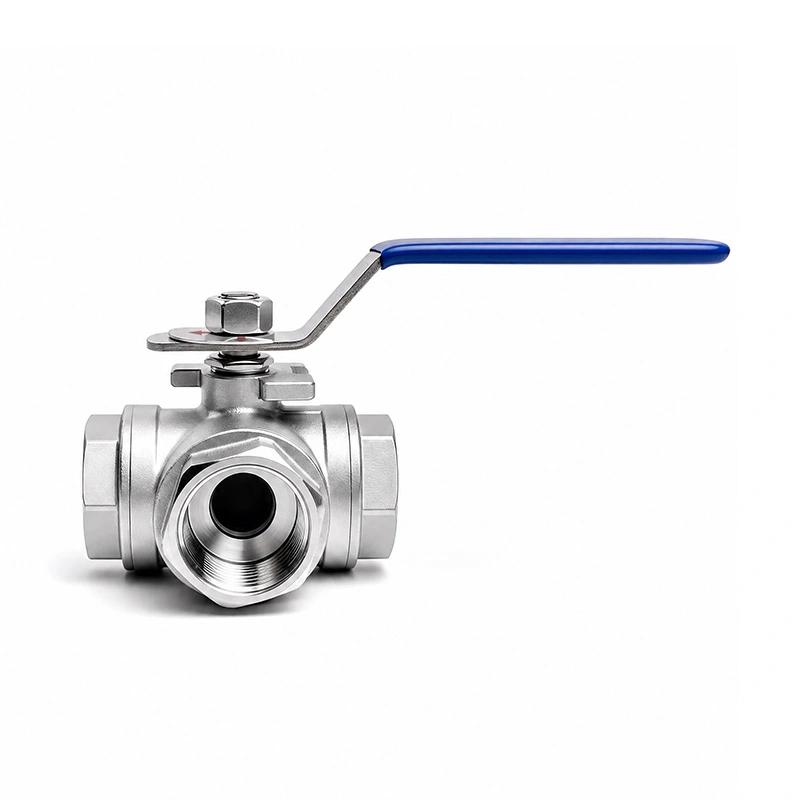

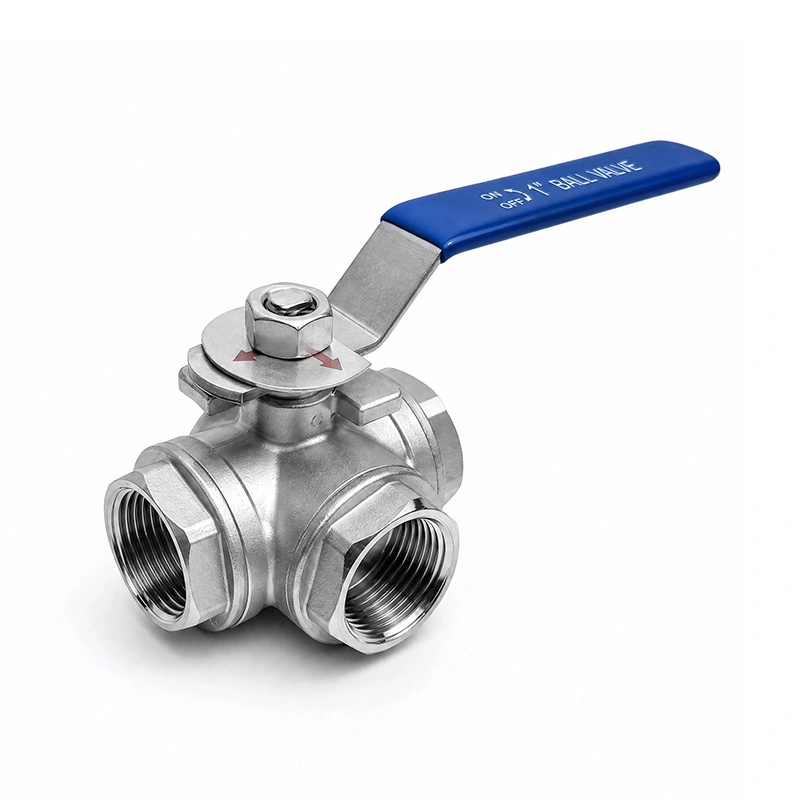

Трипътен сферичен кран T Порт

Трипътният сферичен кран T Port е предназначен за тръбопроводни системи, които изискват гъвкав контрол на потока чрез един компактен клапан. Неговият Т-образен канал за поток може да свързва множество посоки на тръбопровода, което го прави подходящ за смесване, отклоняване, заобикаляне или разпространение на медии.

В сравнение с използването на няколко двупътни вентила, трипътният сферичен кран с T-порт помага за опростяване на оформлението на тръбопровода, намаляване точки на свързване и подобряване на ефективността на работа в системите за управление на течности.

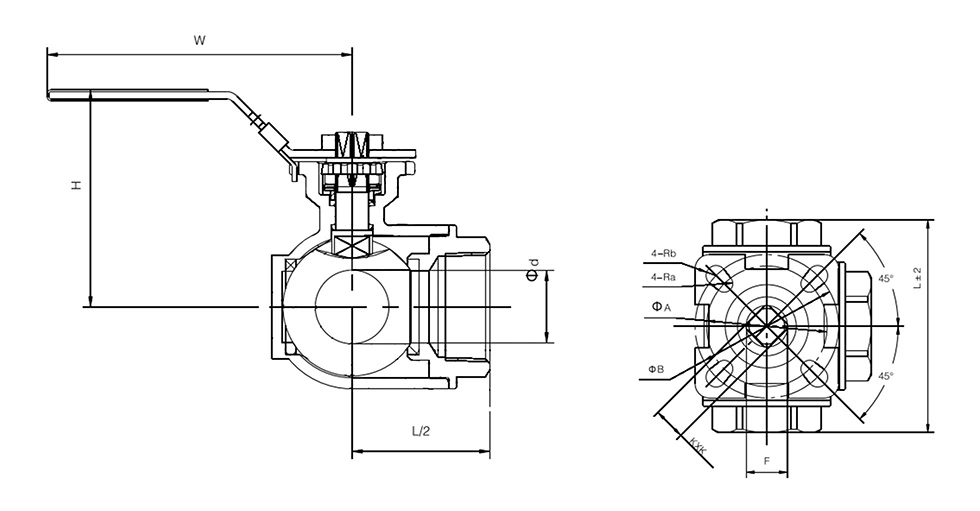

Основни размери

* N: Краища на резбата според ANSI B 2.1 NPT
* B: Завършва на резбата според BS21 BSP

Защо да изберете нас

Изходен производител на клапани

Shangtai е професионална фабрика за клапани, разположена в Wenzhou, Zhejiang, Китай, само на 10 минути от летището.

Сертифицирана производствена система

Нашето производство следва стандартите за управление на качеството ISO 9001 и изискванията за сертифициране CE.

Фина обработка на резби

Прецизно обработените резби осигуряват плавен монтаж, стабилна връзка и надеждно уплътняване.

Пълен контрол на качеството

Стандартизираната инспекция се прилага по време на проверката на материала, машинната обработка, сглобяването, изпитването под налягане и опаковането.

Проверка на материалите на място

Оборудвани с устройства за тестване на материали, ние поддържаме инспекция на материали на място за по-голяма увереност при покупка.

Възможност за развитие на мухъл

Ние можем да подкрепим разработването на матрици и персонализирано производство според чертежи, проби или изисквания на OEM.

Бърза реакция след продажбата

Нашият сервизен екип осигурява навременна поддръжка за избор на продукт, проследяване на поръчката и проблеми след продажбата.

Приложими индустрии

Пречистване на вода:Използва се при разпределение на вода, филтриране и процесни тръбопроводи, където потокът трябва да бъде отклонен между свързаните линии.

Химическа обработка:Подходящ за тръбопроводи за пренос на химикали, дозиране и процес, когато материалите и уплътненията на клапаните са съвместими с работната среда.

ОВК системи:Прилага се в циркулационни системи за отопление и охлаждане за превключване или отклоняване на потока между различни клонове.

Фармацевтична обработка:Подходящ за технологично оборудване и чисти комунални системи, където типът на връзката, материалите на вентила и вътрешната конфигурация отговарят на приложимите санитарни изисквания.

Индустриална автоматизация:Използва се при автоматизирани плъзгачи, колектори и технологично оборудване, където трябва да се управляват няколко посоки на тръбопровода от един трипътен вентил.

Общо разпределение на течности:Приложимо за смесване на течности, отклоняване и байпасни устройства, в зависимост от налягането, температурата и спецификациите на материала на клапана.

ЧЗВ

В1: Каква е основната функция на трипътния сферичен кран с Т-порт?

Конфигурацията на T-порт може да свързва различни комбинации от трите порта на клапана, докато топката се върти. Може да се използва за отклоняване на потока, смесване на потока, байпасни устройства или превключване между разклоненията на тръбопровода, в зависимост от ориентацията на порта и необходимата работна позиция.

В2: Каква е разликата между T-порт и L-порт?

T-port и L-port конфигурациите осигуряват различни пътища на потока. T-образният порт може да свързва три порта в определени позиции на топката, което го прави подходящ за приложения, изискващи повече от едно разположение на потока. L-портът обикновено свързва два порта наведнъж и обикновено се използва за превключване на потока между две посоки.

В3: Може ли клапан с T-порт да разпредели потока към два изхода?

Да, клапан с T-порт може да позволи поток от един вход към два изхода в подходящи конфигурации. Действителното разпределение на потока обаче се влияе от разликата в налягането, съпротивлението надолу по веригата, размера на тръбата и оформлението на системата. Не трябва да се предполага, че двата изхода ще получат еднакъв поток.

В4: Каква информация е необходима при избора на трипътен сферичен кран?

Осигурете размера на вентила, работната среда, налягането, температурата, стандарта за свързване, материалите на тялото и уплътнението, необходимия модел на потока и метода на работа. За автоматизирани системи типът на задвижващия механизъм и необходимият работен въртящ момент също трябва да бъдат потвърдени.

Q5: За какво се използва трипътен сферичен кран T порт?

A Трипътен сферичен кран T Портсе използва, когато тръбопроводната система изисква множество пътища на потока през три свързани порта. Действителната функция на потока зависи от геометрията на вътрешния порт, позицията на топката и разположението на тръбопровода, така че необходимият модел на потока трябва да бъде потвърден преди поръчка.

Q6: Могат ли материалите на клапана да бъдат проверени преди изпращане?

да Проверката и проверката на материала могат да бъдат организирани според конфигурацията на продукта и изискванията за поръчка. Материална документация или записи от инспекции също могат да бъдат предоставени, когато е посочено.
