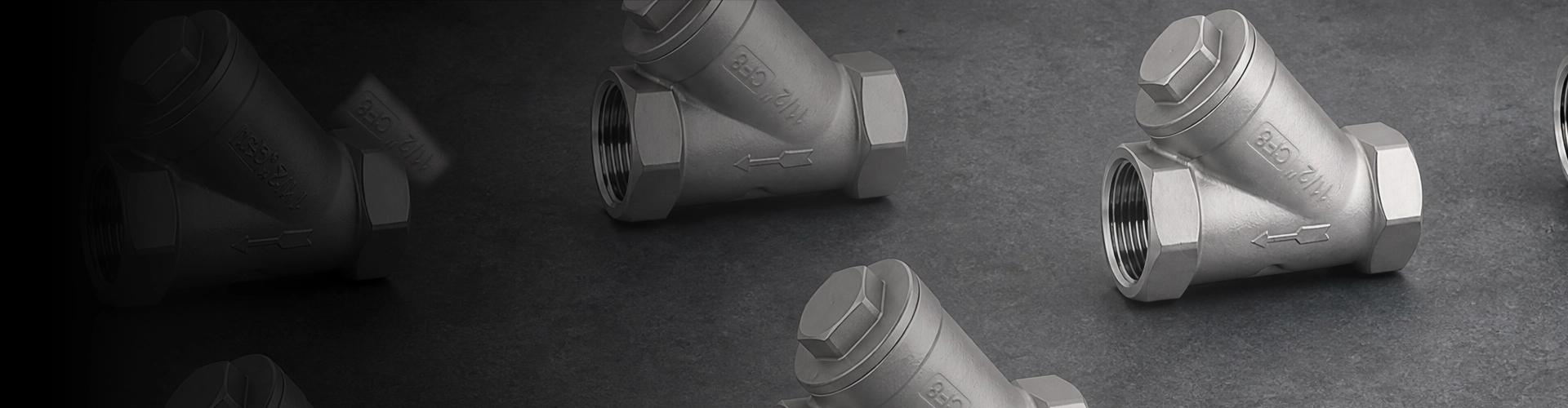

Професионален производител на Y цедки за издръжливи промишлени филтриращи системи

Шантай Y Цедкиса проектирани да отстраняват твърди частици и отломки от тръбопроводната среда, преди да достигнат до помпи, контролни вентили, измервателни уреди, топлообменници и друго оборудване надолу по веригата. Y-образното тяло осигурява компактно устройство за филтриране с подвижна решетка, което прави тези филтри подходящи за тръбопроводни системи, където се изисква защита на оборудването и удобна поддръжка на ситото.

Цедките от Y-тип могат да се използват с вода, масло, газ, пара и други съвместими индустриални среди, в зависимост от избрания корпус, екран и уплътнителни материали. Наличните конфигурации могат да бъдат определени според размера на тръбопровода, номиналното налягане, посоката на потока, изискванията за филтриране, стандарта за свързване и условията на монтаж.

Как Y-цедка предпазва оборудването надолу по веригата

Цедката улавя твърдите частици, пренасяни от тръбопроводната среда, като същевременно позволява на флуида да продължи през главния поток. Това помага за намаляване на риска от навлизане на отпадъци в чувствителни компоненти надолу по веригата и може да поддържа по-стабилна работа на помпи, контролни клапани, измервателни уреди, топлообменници и подобно оборудване.

За разлика от филтър, предназначен за фино или специализирано разделяне, тръбопроводната цедка обикновено се използва за механично отстраняване на по-големи твърди частици и отломки от страната на инсталацията. Подходящият отвор на екрана трябва да бъде избран според необходимото ниво на защита и допустимия спад на налягането на системата.

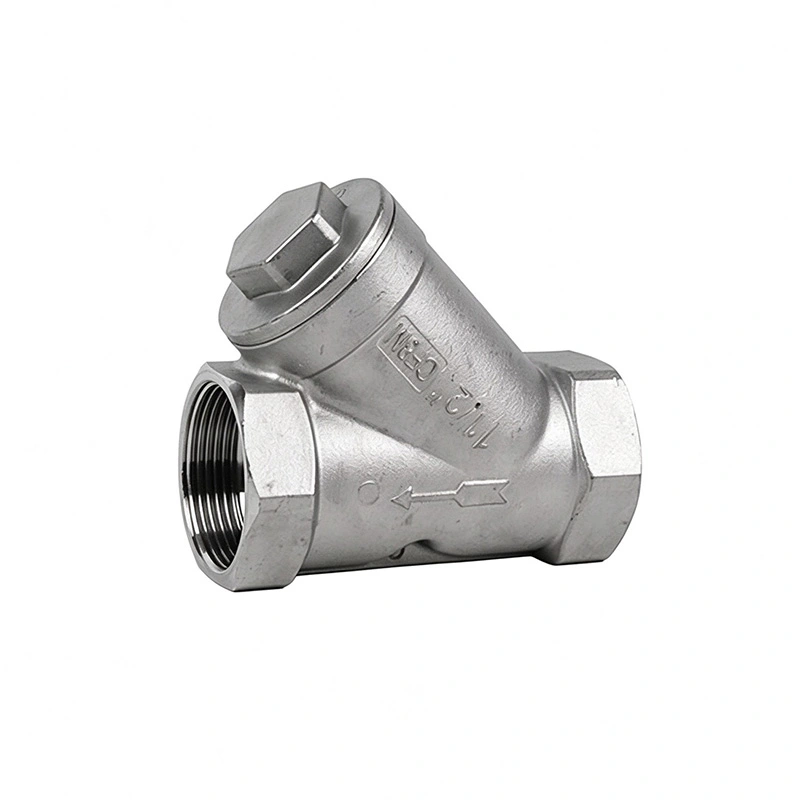

Y-образно тяло и дизайн на подвижния екран

Характерното тяло с Y-образна форма помещава филтриращия екран под ъгъл спрямо основния път на потока. Тази конфигурация осигурява компактно разположение за много индустриални тръбопроводни системи, като същевременно позволява премахването на екрана за проверка и почистване.

В зависимост от дизайна може да се осигури дренажна връзка или връзка за продухване, за да се помогне с отстраняването на натрупаните отпадъци, без да се демонтира напълно тръбопроводът. Действителната конфигурация трябва да бъде потвърдена в съответствие с модела на вентила или филтъра, разположението на инсталацията и изискванията на проекта.

Избор на екранна мрежа и перфорация

Отворът на ситото е един от най-важните параметри при избора на Y-образна цедка. По-малък отвор може да осигури по-фино задържане на частици, но също така може да увеличи спада на налягането и да изисква по-често почистване, когато тръбопроводът съдържа високо ниво на отломки.

Изборът трябва да вземе предвид размера на частиците, които трябва да бъдат отстранени, средния вискозитет, дебита, допустимата загуба на налягане и чувствителността на оборудването надолу по веригата. Shangtai може да прегледа тези параметри, когато потвърди подходящата конфигурация на екрана.

Пад на налягането и капацитет на потока

Всяка цедка води до известна загуба на налягане, тъй като средата преминава през сито. Падането на налягането може да се увеличи, тъй като частиците се натрупват върху филтриращия елемент. Поради тази причина изборът на Y филтър трябва да вземе предвид необходимия дебит, размер на тръбата, площ на ситото, отвор на ситото и допустимото диференциално налягане.

Редовното почистване е важно, когато тръбопроводът носи значително количество отломки. Манометри или индикатори за диференциално налягане могат да се използват в подходящи системи, за да се определи кога екранът изисква проверка или почистване.

Ориентация на монтажа и посока на потока

Правилната инсталация е важна за ефективното събиране на частици и удобната поддръжка. Стрелката на потока върху тялото на филтъра трябва да съответства на действителната посока на потока в тръбопровода. Ситовата камера също трябва да бъде позиционирана според конкретния модел и среда, така че събраните отпадъци да могат да останат в определената камера.

Много дизайни от тип Y могат да бъдат инсталирани в хоризонтални тръбопроводи, докато определени конфигурации могат да се използват и във вертикални тръбопроводи, когато посоката на потока и ориентацията на екрана са подходящи. Изискванията за монтаж трябва да бъдат потвърдени преди монтиране на филтъра в системата.

За пара или други специални услуги ориентацията на инсталацията може да изисква допълнително внимание за управление на конденза, дренажа и достъпа за поддръжка. Винаги следвайте приложимата продуктова документация и изискванията за тръбопроводи на проекта.

Материали на тялото и екрана

Изборът на материал трябва да се основава на тръбопроводната среда, налягането, температурата и условията на корозия. Обичайните материали за тялото включват въглеродна стомана, неръждаема стомана, чугун, сферографитен чугун и легирана стомана. Неръждаема стомана и други устойчиви на корозия материали могат да бъдат избрани за екрана според работната среда.

За корозивни или високотемпературни среди трябва да се проверят съвместимостта както на корпуса, така и на вътрешния екран. Уплътнителните материали също трябва да бъдат избрани според работната температура и среда.

Крайни връзки за промишлени тръбопроводи

Цедките Shangtai Y-тип могат да бъдат конфигурирани с различни опции за крайно свързване според проекта на тръбопровода и приложимите стандарти. Обичайните конфигурации включват фланцови, резбови, челно заварени и заварени връзки.

Когато избирате връзка, вземете предвид стандарта на тръбопровода, номиналния размер, номиналното налягане, метода на инсталиране, наличното пространство и изискванията за поддръжка. Напасването на връзката на филтъра към съществуващата тръбопроводна система помага за опростяване на монтажа и бъдещата подмяна.

Продуктови приложения

Y филтрите обикновено се инсталират преди оборудването, което може да бъде засегнато от твърди частици или отломки от инсталацията. Типичните приложения включват:

• Нефто- и газопроводни системи
• Нефтохимическа и химическа обработка
• Водопречистващи и водоснабдителни системи
• Производство на електроенергия и комунални тръбопроводи
• ОВК и системи за охладена вода
• Морски и корабни тръбопроводи
• Тръбопроводи за промишлени процеси
• Защита на помпата и управляващия вентил
• Защита на топлообменника и брояча

Подходящата конфигурация на филтъра зависи от средата, работните условия, изискванията за филтриране и приложимия стандарт за тръбопроводи. За специални течности или тежко обслужване техническите параметри трябва да бъдат прегледани преди избора.

Производство, проверка и контрол на качеството

Шантай контролира основните изисквания за производство и инспекция в съответствие с приложимата продуктова спецификация. Изборът на материал, размерите на тялото, конфигурацията на екрана, размерите на връзката, уплътнителните компоненти и изискванията, свързани с налягането, могат да бъдат прегледани по време на производството и проверката на качеството.

Шантай работи съгласно система за управление на качеството ISO 9001 и предоставя продукти с приложима поддръжка за сертифициране CE и EAC. Когато се изисква от проекта, съответните стандарти и изисквания за инспекция като API 6D и API 598 могат да бъдат прегледани в съответствие с конкретния продукт и документацията за поръчка.

Как да изберете подходящата цедка Y-тип

Преди да поискате оферта, подгответе следната информация:

• Номинален размер на тръбата или филтъра
• Оценка на налягането
• Работна среда
• Работна температура
• Необходим размер на мрежата или перфорацията на екрана
• Материал на тялото и екрана
• Краен тип връзка
• Ориентация на монтажа на тръбопровода
• Необходим дебит
• Количествени и проектни изисквания
• Чертежи, спецификации или технически документи, ако има такива

Ако филтърът е предназначен за защита на конкретна помпа, контролен вентил, измервателен уред или топлообменник, предоставянето на информация за оборудването и необходимото ниво на филтриране може да помогне за определяне на подходяща конфигурация.

Често задавани въпроси

Изпратете запитванеилиСвържете се с Shangtai Valveза помощ при избора на цедка от тип Y, технически спецификации, изисквания на проекта и оферта.
