Y-цедка от неръждаема стомана

Y-цедка от неръждаема стомана се използва за отстраняване на суспендирани твърди частици, ръжда, котлен камък и други нежелани частици от флуидна линия, преди да достигнат до оборудването надолу по веригата. Обикновено се инсталира преди помпи, контролни вентили, измервателни уреди, топлообменници и други компоненти, които могат да бъдат засегнати от твърди замърсители.

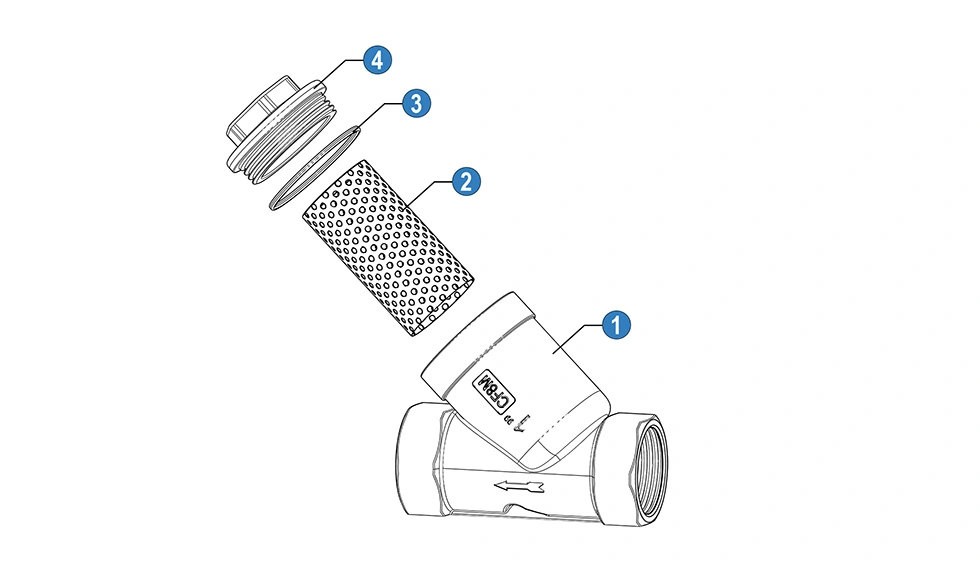

Течността влиза през входа и преминава през подвижен екран, монтиран вътре в тялото на филтъра. Твърдите частици се задържат от ситото, докато филтрираната течност продължава през изхода. Решетката може да бъде премахната и почистена, когато натрупаните отпадъци започнат да ограничават потока.

Ситото трябва да се проверява и почиства, когато разликата в налягането през филтъра се увеличи, потокът надолу по веригата намалее или рутинната проверка покаже значително количество събрани отпадъци. Интервалът на почистване зависи от чистотата на средата и условията на работа.

Изборът трябва да вземе предвид размера на тръбопровода, дебита, работното налягане, температурата, вида на течността и необходимото ниво на филтрация. Цедката трябва да осигурява необходимия капацитет на потока, без да създава прекомерна загуба на налягане при нормални работни условия.

Точността на филтриране се определя от отвора на ситото или спецификацията на мрежата. По-финото сито може да задържи по-малки частици, но също така може да създаде по-висок спад на налягането и да изисква по-често почистване. Следователно подходящото сито трябва да бъде избрано според размера на частиците, които трябва да бъдат отстранени, и необходимия дебит.

Y-цедките могат да се използват със съвместими вода, масло, газ и други промишлени течности. Материалът на тялото, материалът на екрана, уплътнителните компоненти, номиналното налягане и номиналната температура трябва да бъдат проверени спрямо действителните условия на експлоатация преди избор.

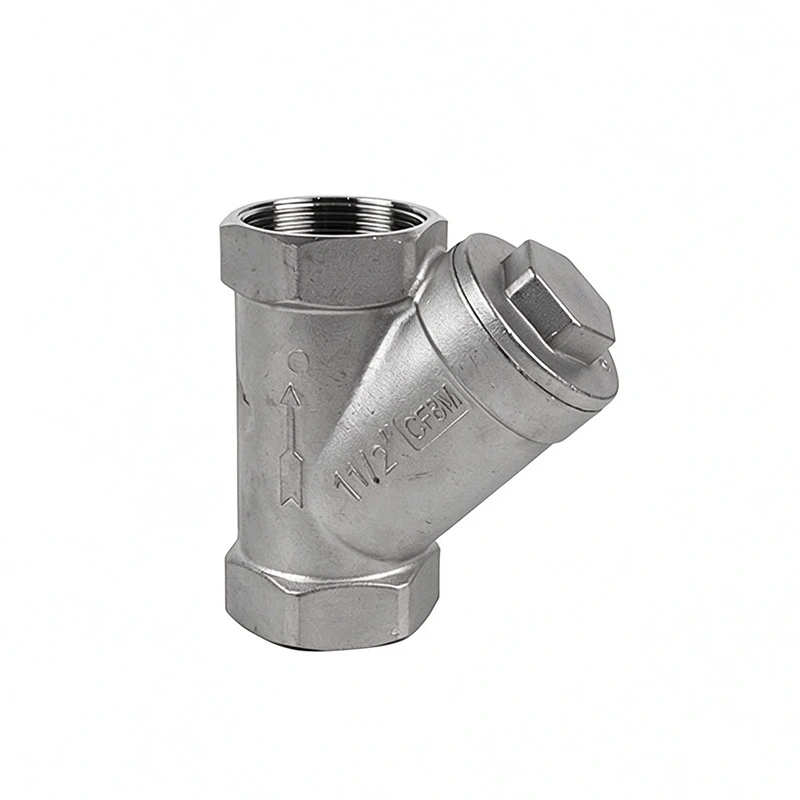

да Посоката на потока трябва да следва стрелката или маркировката на потока върху тялото на филтъра. Монтажната позиция трябва също така да позволява достъп до ситовата камера за проверка и почистване. За конкретната конфигурация трябва да се следват инструкциите за монтаж на производителя.

Y-образният филтър обикновено се използва за механично отстраняване на твърди частици от тръбопровод и често се инсталира като защитно устройство преди друго оборудване. Филтърът може да използва по-фина или по-специализирана филтрираща среда, когато се изисква конкретно ниво на отстраняване на частици. Подходящият избор зависи от течността, размера на частиците, скоростта на потока и изискванията за филтриране.

Загубата на налягане може да бъде повлияна от размера на филтъра, отвора на ситото, скоростта на потока, вискозитета на флуида и количеството остатъци, натрупани върху ситото. Избирането на подходящ размер и почистването на екрана, преди да се появи прекомерно замърсяване, може да помогне за поддържане на необходимите условия на потока.

Ключовата информация включва номинален размер на тръбата, тип връзка, течна среда, работно налягане, работна температура, дебит, изисквана точност на филтриране, материал на корпуса и спецификация на екрана. За специални приложения също трябва да бъдат потвърдени допълнителни изисквания като устойчивост на корозия, ориентация на монтаж или документация за проверка.
