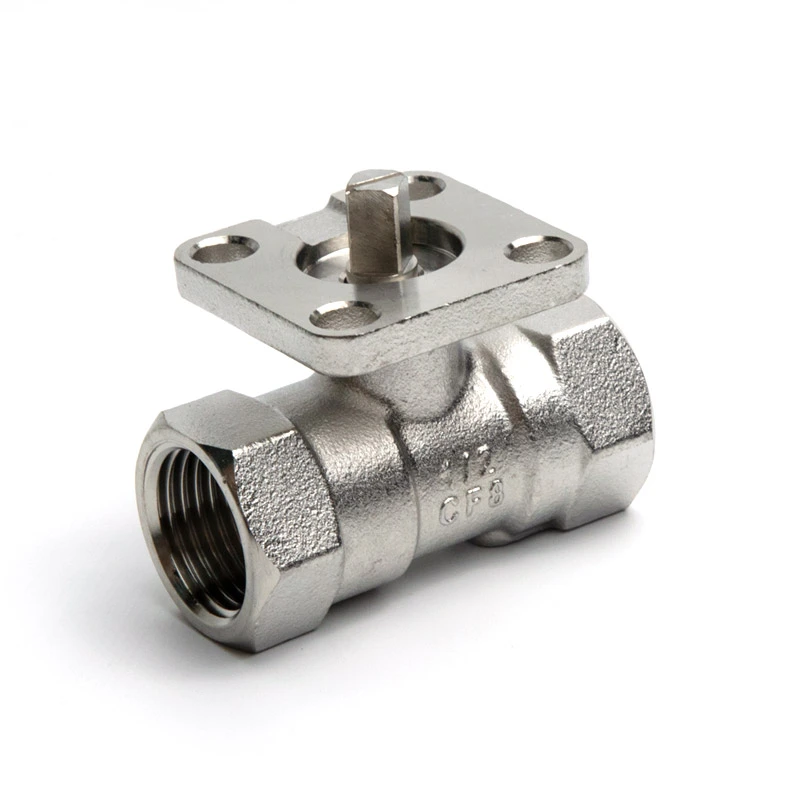

Когато чистотата, устойчивостта на корозия, компактната автоматизация и надеждното спиране са важни,Шантайосигурява1PC Сферичен кран за директно монтиране от електрополирана неръждаема стоманакато практично решение за взискателни системи за контрол на течности. Неговата електрополирана повърхност от неръждаема стомана, структурата за директен монтаж на задвижващия механизъм и прецизно обработените компоненти го правят подходящ за фармацевтични, хранително-вкусови, третиращи вода, химически и автоматизирани промишлени приложения.
1PC сферичният кран за директно монтиране от електрополирана неръждаема стомана комбинира конструкция от една част с електрополирана повърхност и интегрирана платформа за директен монтаж. Електрополирането създава по-гладка и равномерна повърхност от неръждаема стомана, което спомага за намаляване на натрупването на остатъци и опростява почистването. Структурата за директен монтаж позволява съвместими пневматични или електрически задвижки да бъдат инсталирани без допълнителни монтажни скоби, създавайки по-компактно решение за автоматизация. С опции от неръждаема стомана 304 и 316, резбови връзки NPT или BSP, диапазон от размери 1/4"–2" и възможност за налягане до 285 PSI, този тип сферичен кран може да отговори на широк спектър от индустриални изисквания за контрол на течности.
Съдържание
Защо да изберете сферичен кран от електрополирана неръждаема стомана?
Как дизайнът за директен монтаж подобрява автоматизацията?
Какво прави конструкцията от едно парче практична?
Къде може да се използва този сферичен кран?
Ключови спецификации с един поглед
Как купувачите трябва да изберат правилния клапан?
Ключови предимства за индустриалните купувачи
Съображения за инсталиране и поддръжка
Защо да помислите за Shangtai за вашия проект за клапани?
Защо да изберете сферичен кран от електрополирана неръждаема стомана?
Състоянието на повърхността е важно съображение, когато вентилът работи в системи, където чистотата, устойчивостта на корозия и ефективността на поддръжката имат значение. Електрополирането премахва микроскопичните неравности от повърхността на неръждаемата стомана и създава по-гладко покритие. Това може да помогне за намаляване на областите, където могат да се натрупат замърсители или остатъци от процеса.
За приложения, включващи често почистване или взискателни хигиенни изисквания, гладката повърхност на вентила може да опрости поддръжката. Неръждаемата стомана също така осигурява силна комбинация от механична издръжливост и устойчивост на корозия, което я прави подходяща за широк спектър от индустриални среди.
Клапанът Shangtai се предлага с неръждаема стомана 304 като опция за стандартен материал, докато конфигурациите от неръждаема стомана 316 могат да бъдат избрани, когато условията на проекта изискват допълнителна устойчивост на корозия. Страницата на продукта посочва ASTM A351 CF8 (304) за тялото, с неръждаема стомана, използвана за основните намокрени компоненти и уплътнителни компоненти на основата на PTFE.
- По-гладка повърхност от електрополирана неръждаема стомана
- Подобрена устойчивост на корозия и повърхностно замърсяване
- По-лесно почистване и поддръжка
- Подходящ за флуидни системи, чувствителни към чистотата
- Предлага се в различни конфигурации от материали от неръждаема стомана
Как дизайнът за директен монтаж подобрява автоматизацията?
Индустриалната автоматизация на вентилите често изисква надеждна връзка между вентила и задвижващия механизъм. Традиционните подредби може да изискват отделни скоби или монтажен хардуер, увеличавайки броя на компонентите и общата инсталационна площ.
Сферичният кран за директен монтаж интегрира платформа за монтиране на задвижващ механизъм в конструкцията на клапана. Следователно съвместими пневматични или електрически задвижващи механизми могат да бъдат инсталирани директно, което спомага за опростяване на механичното разположение. Това е особено полезно за производители на оборудване и системни интегратори, които проектират компактни автоматизирани модули за управление на течности.
Структурата за директен монтаж може да осигури няколко практически предимства:
- Компактен монтаж:Елиминира нуждата от отделна монтажна скоба в съвместими конфигурации.
- По-малко компоненти:По-простата връзка може да намали допълнителния хардуер.
- Готовност за автоматизация:Поддържа интеграция с пневматично или електрическо задвижване.
- Гъвкава работа:Удължените дръжки също могат да бъдат разгледани за подходящи ръчни приложения.
- По-лесна системна интеграция:Стандартизираната концепция за монтаж е полезна за OEM оборудване и системи за автоматизирани процеси.
Какво прави конструкцията от едно парче практична?
Тялото на сферичния кран от една част осигурява ясна конструкция за приложения, където се предпочита компактно и здраво разположение на вентила. Клапанът използва механизъм за управление на топка и стебло, за да контролира потока на течността, докато седлото и уплътнителните компоненти осигуряват необходимата функция за затваряне.
Прецизната обработка също е важна. Точните размери между тялото, топката, стеблото и уплътнителните компоненти спомагат за гладката работа и надеждното уплътняване. Shangtai определя прецизно обработени компоненти и проверка на материалите като част от своя производствен подход.
Клапанът също така включва стебло против издухване и опция за заключващо устройство. Тези характеристики могат да бъдат ценни в индустриални инсталации, където контролираната работа и механичната сигурност са важни съображения.
Къде може да се използва този сферичен кран?
Комбинацията от електрополирана неръждаема стомана, компактна конструкция и директен монтаж на задвижващия механизъм прави този вентил подходящ за приложения, където се изисква както изолация на флуида, така и автоматизация.
Типичните области на приложение включват:
- Фармацевтично оборудване:Полезно, когато гладките повърхности и почистващите се компоненти за контрол на потока са важни.
- Обработка на храни:Подходящ за флуидни системи, изискващи компоненти от устойчива на корозия неръждаема стомана.
- Пречистване на водата:Подходящ за автоматизирани точки за изолиране и контрол на потока.
- Химическа обработка:Конструкцията от неръждаема стомана може да осигури издръжливост в избрани производствени среди.
- Индустриална автоматизация:Директният монтаж на задвижващия механизъм поддържа автоматично отваряне и затваряне.
- OEM оборудване:Компактната конфигурация на клапана може да опрости интегрирането в опаковани машини.
Пригодността на приложението винаги трябва да се оценява спрямо действителните изисквания за течност, налягане, температура, химическа съвместимост, стандарт за свързване и задвижващ механизъм.
Ключови спецификации с един поглед
Следващите спецификации предоставят практическа справка за инженери, дистрибутори, OEM купувачи и системни интегратори, оценяващи този клапан.
| Параметър | Спецификация |
|---|---|
| Тип клапан | 1PC Сферичен кран за директно монтиране от електрополирана неръждаема стомана |
| Номинален размер | 1/4" до 2" |
| Клас на налягане | CL150 |
| Максимално налягане | 285 PSI |
| Стандарти за нишки | NPT / BSP |
| Стандарт за проектиране и производство | ASME B16.34 |
| Стандарт за тестване | API 598 |
| Материал на тялото | ASTM A351 CF8 (304) |
| Материал на топката и стеблото | ASTM A182 F304 |
| Материал на седалката | RPTFE (PTFE + 15% пълнител) |
| Температурен диапазон | -25°C до 150°C |
| Тип порт | Намален порт |
За технически подбор купувачите трябва да проверят най-новите чертежи с размери, стойности на налягането и температурата, конфигурация на материала и изисквания за свързване, преди да направят поръчка.
Как купувачите трябва да изберат правилния клапан?
Изборът на сферичен кран от неръждаема стомана трябва да включва повече от просто съответствие с номиналния размер на тръбата. Инженерите трябва да вземат предвид цялата работна среда, за да избегнат проблеми със съвместимостта или производителността.
1. Потвърдете стандарта за връзка
Вентилът поддържа конфигурации с резба NPT и BSP. Избраният стандарт на резба трябва да съответства на свързаната тръбопроводна или фитингова система, за да се избегнат проблеми при монтажа.
2. Проверете налягането и температурата
Посоченото максимално налягане е 285 PSI, докато посоченият температурен диапазон е от -25°C до 150°C. Действителните условия на приложение трябва да останат в рамките на приложимата номинална стойност за налягане и температура.
3. Оценете съвместимостта на материалите
Неръждаемата стомана 304 и 316 предлага различни нива на устойчивост на корозия. Процесната течност, концентрацията, температурата и почистващите химикали трябва да се вземат предвид при избора на материала.
4. Определете метода на работа
За автоматизирано оборудване потвърдете дали се предпочита пневматичен или електрически задвижващ механизъм. Структурата за директен монтаж може да помогне за намаляване на сложността на монтажа, когато задвижващият механизъм е съвместим с устройството за монтаж на клапана.
5. Обмислете изискванията за потока
Този модел използва конфигурация с намален порт. Купувачите трябва да вземат под внимание необходимия дебит и спад на налягането, вместо да избират вентил въз основа единствено на размера на тръбата. Изброените стойности на Kv могат да предоставят полезна отправна точка за оценка на потока.
Ключови предимства за индустриалните купувачи
За купувачи, сравняващи сферични кранове от неръждаема стомана, стойността на тази конфигурация идва от комбинацията от повърхностна обработка, конструкция, съвместимост с автоматизация и гъвкавост на производството.
| Характеристика | Практическа полза |
|---|---|
| Електрополирано покритие | По-гладка повърхност и по-лесно почистване |
| Конструкция от неръждаема стомана | Устойчивост на корозия и механична издръжливост |
| Платформа за директен монтаж | Опростява интегрирането на задвижващия механизъм |
| Тяло от една част | Компактна и проста конструкция на клапана |
| 304 / 316 Опции | Позволява избор на материал за различни среди |
| NPT / BSP резби | Поддържа различни изисквания за свързване на тръбопроводи |
| Персонализиране на OEM | Поддържа персонализирани спецификации и групови изисквания |
Съображения за инсталиране и поддръжка
Дори висококачественият вентил изисква подходящи монтажни и работни практики. Преди монтаж проверете резбите, уплътнителните повърхности, тялото на клапана и тръбопровода за замърсяване или повреда. Тръбопроводът трябва да бъде правилно подравнен, за да се предотврати ненужно механично напрежение върху вентила.
По време на пускането в експлоатация проверете дали вентилът се отваря и затваря плавно и че задвижващият механизъм, ако е инсталиран, работи в рамките на необходимия диапазон на въртящ момент. Изпитването под налягане трябва да следва приложимите процедури на проекта и изискванията за безопасност.
За дългосрочно обслужване екипите по поддръжка трябва периодично да проверяват:
- Външен теч около резбови съединения и уплътнения
- Работен въртящ момент и движение на клапана
- Монтаж и центровка на актуатора
- Признаци на корозия или повреда на повърхността
- Ефективност на седалката и уплътнението
- Работно налягане и температурни условия
Препоръчва се спазване на техническата документация на производителя и приложимите индустриални стандарти при инсталиране, тестване или обслужване на вентила.
Често задавани въпроси
Какво е основното предимство на сферичен кран от електрополирана неръждаема стомана?
Електрополирането създава по-гладка повърхност от неръждаема стомана, която може да подобри възможността за почистване, да намали натрупването на повърхностни остатъци и да поддържа устойчивост на корозия. Това прави вентила особено привлекателен за промишлени приложения, чувствителни към чистотата.
Може ли вентилът да бъде свързан към пневматичен задвижващ механизъм?
да Платформата за директно монтиране е проектирана да поддържа съвместими пневматични задвижващи механизми. Електрически задвижващи механизми и подходящи удължени дръжки също могат да бъдат взети под внимание според експлоатационните изисквания.
Какви размери са налични?
Стандартният размер е от 1/4" до 2". Купувачите, изискващи други размери или персонализирани спецификации, могат да обсъдят своите изисквания с производителя.
Вентилът поддържа ли резби NPT и BSP?
да Предлагат се опции за свързване с резба NPT и BSP, което позволява вентилът да бъде съчетан с различни тръбопроводни системи.
Какви стандарти са свързани с този клапан?
Информацията за продукта посочва ASME B16.34 за проектиране и производство и API 598 за тестване и проверка. Специфичните за проекта изисквания трябва да бъдат потвърдени преди обществената поръчка.
Може ли Shangtai да предостави OEM персонализиране?
да Shangtai поддържа OEM и персонализирани изисквания за клапани, включително избор на материал, спецификации, повърхностна обработка, стандарти за свързване и изисквания за масово производство.
Защо да помислите за Shangtai за вашия проект за клапани?
The1PC Сферичен кран за директно монтиране от електрополирана неръждаема стоманае предназначен за купувачи, които се нуждаят от комбинация от качество на гладка повърхност от неръждаема стомана, компактна конструкция на вентила и удобна автоматизирана интеграция. Неговите опции от неръждаема стомана 304/316, NPT или BSP връзки, структура за директен монтаж на задвижващия механизъм и промишлен дизайн го правят универсален избор за системи за управление на течности в множество индустрии.
Шантай поддържа дистрибутори, производители на OEM оборудване, системни интегратори и промишлени проекти с персонализирани решения за клапани и възможности за доставка на едро. Ако оценявате размера на вентила, материала, номиналното налягане, типа на връзката, обработката на повърхността или съвместимостта на задвижването, вижте 1PC сферичен кран за директен монтаж от електрополирана неръждаема стомана за подробности за продукта и информация за избора.
Търсите надеждно решение за вентил от неръждаема стомана за следващия си проект?Споделете необходимия размер, работна среда, налягане, температура, стандарт за свързване и изисквания за автоматизация с Shangtai, за да получите подходяща конфигурация и техническа поддръжка.Свържете се с насднес, за да обсъдите вашите изисквания за OEM, персонализирани или насипни клапани и да намерите практично решение за вашата система за контрол на течности.
