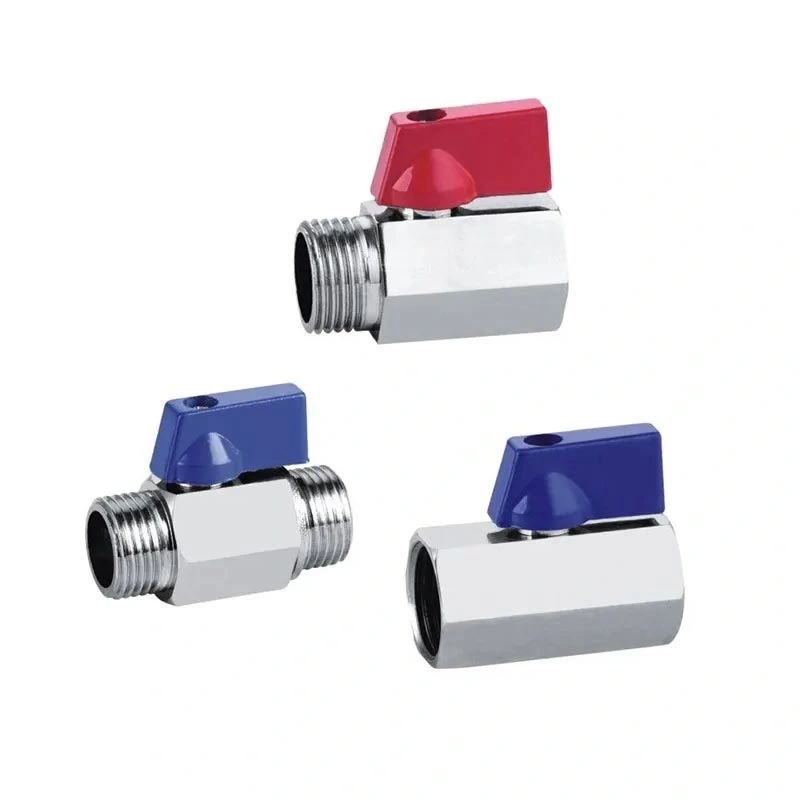

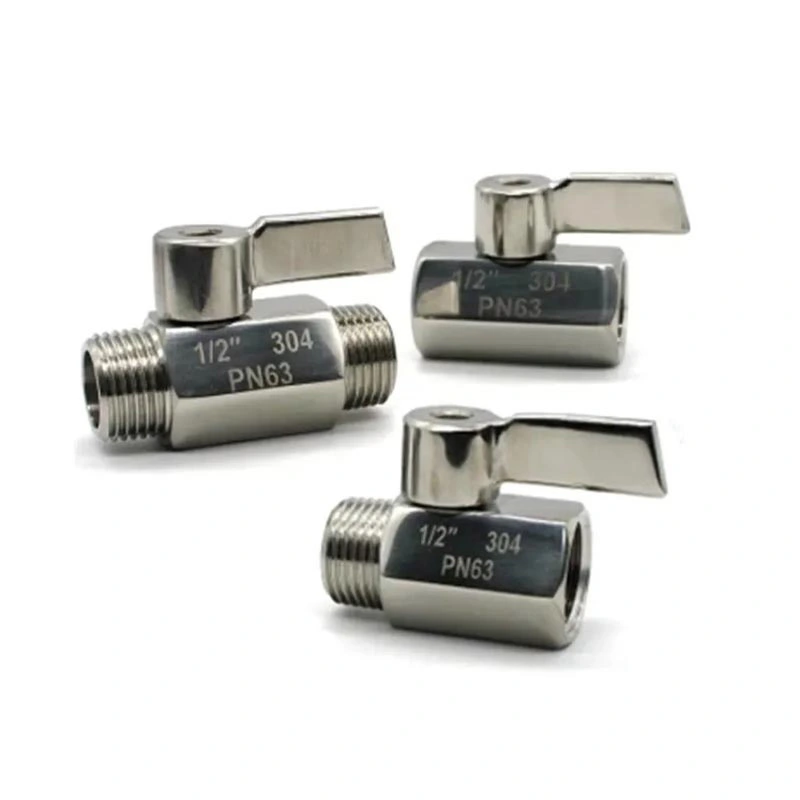

Мини сферичен кран от неръждаема стомана

Мини сферичният кран от неръждаема стомана е предназначен за компактни тръбопроводи и оборудване, където пространството е ограничено, но се изисква спирателен вентил с четвърт оборот. Неговото тяло от неръждаема стомана, резбовани NPT или BSP връзки и компактна работна дръжка го правят подходящ за малки тръбопроводни възли, инструменти и оборудване за обработка на течности. Вентилът може да бъде избран според необходимото налягане, температура, среда и спецификация на свързване.

Основни размери

Структура и характеристики на продукта

Компактна работа на четвърт оборот

Клапанът използва сферичен механизъм с четвърт оборот за включване/изключване. Завъртането на дръжката променя позицията на топката и отваря или затваря прохода на потока. Този метод на работа е подходящ за приложения, при които вентилът трябва да се управлява често или където се изисква проста функция за изключване.

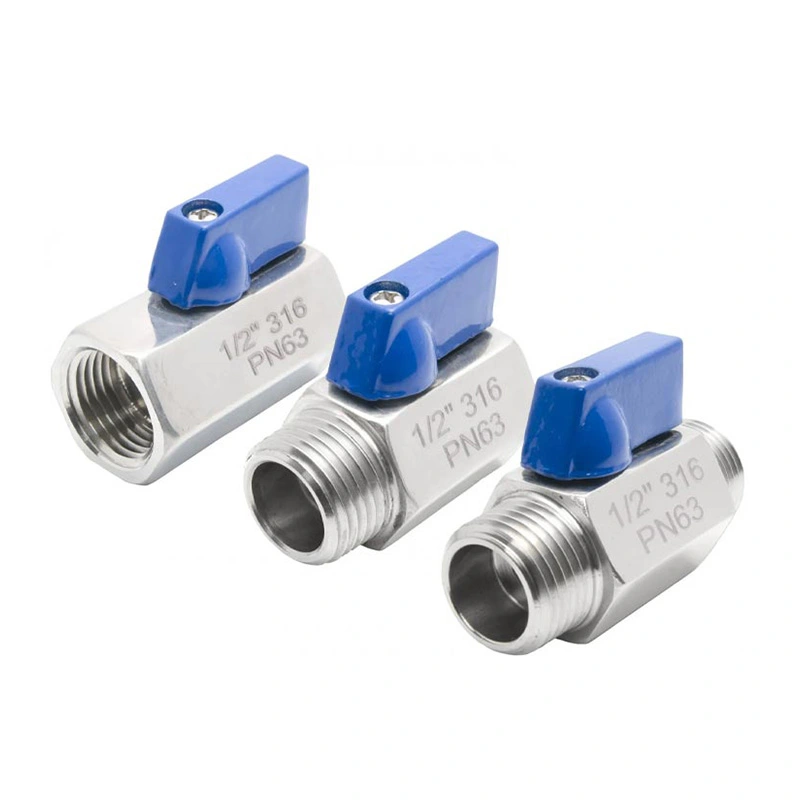

Конструкция от неръждаема стомана 316

Корпусът на клапана е определен като ASTM A351 CF8M (316), като ASTM A182 F316 се използва за топката и стеблото. Тази комбинация от материали осигурява конструкция от неръждаема стомана за приложения, при които устойчивостта на корозия и съвместимостта на материалите са важни. Действителната пригодност трябва да се провери спрямо технологичната среда и работните условия.

NPT и BSP резбови връзки

Вентилът се предлага с резбови връзки NPT и BSP за интегриране със съвместими тръбопроводи и оборудване. Типът на резбата трябва да бъде потвърден преди поръчка, тъй като резбите NPT и BSP използват различни стандарти за резба и не трябва да се третират като взаимозаменяеми връзки.

RPTFE конфигурация на седалката

Стандартният материал на седалката е RPTFE (PTFE+15%fv). Изборът на седалка трябва да вземе предвид работната среда, работната температура и налягане. Когато приложението включва агресивни химикали или специални технологични течности, съвместимостта на материала трябва да бъде потвърдена преди избора на вентил.

Съображения за избор

Изборът на малък сферичен кран изисква повече от съответствие с размера на тръбата. Трябва да се вземат предвид работната среда, налягането, температурата, типът на връзката и наличното място за монтаж. Границите на налягането и температурата на вентила трябва да бъдат проверени спрямо действителните работни условия преди монтажа.

За резбовани инсталации потвърдете дали тръбопроводът използва NPT или BSP резби. За оборудване с ограничен достъп проверете позицията на ръкохватката и наличното пространство около вентила. Седалката и уплътнителните материали също трябва да са съвместими с технологичния флуид, за да се избегне преждевременното износване на компонентите.

Сценарии за приложение

Мини сферичният кран от неръждаема стомана може да се използва за обслужване на спиране в компактни флуидни системи и оборудване, където се изисква по-малък клапан. Типичните приложения включват:

Водоснабдителни и отводнителни системи

Пневматично оборудване и тръбопроводи за сгъстен въздух

Инструменти и оборудване за изпитване

Малки машини и оборудване за автоматизация

Охладителни системи и филтриращи агрегати

Лабораторни и ВиК инсталации

Леки индустриални системи за обработка на течности

Монтаж и поддръжка

Преди монтаж проверете размера на вентила, вида на резбата, номиналното налягане, температурния диапазон и съвместимостта на материала. Почистете тръбните резби и отстранете чуждите частици, които биха могли да повлияят на връзката или уплътнителната повърхност. Използвайте подходящ метод за уплътняване на резбата за избраната връзка и избягвайте прекомерната сила на затягане.

След монтажа завъртете ръкохватката през целия й обхват на четвърт оборот и проверете връзката за теч по време на пускането на системата в експлоатация. По време на поддръжката изолирайте вентила от източника на налягане преди проверка или подмяна на вътрешни компоненти.

Качество и документация

Инспекцията на производството може да включва проверки на размерите, проверка на материала, инспекция на сглобяването и тестове за налягане или уплътняване в съответствие с приложимите изисквания за продукт и поръчка. Продуктови чертежи и технически спецификации могат да бъдат предоставени за потвърждение на размерите и избор на проект. Материалната документация и записите от инспекции също могат да бъдат организирани, когато е необходимо.

ЧЗВ

Q1: За какво се използва мини сферичен кран от неръждаема стомана?

A Мини сферичен кран от неръждаема стоманасе използва главно за управление на течности за включване/изключване в компактни тръбопроводи, оборудване и системи с инструменти. Подходящ е за съвместими вода, въздух, масло и други промишлени среди в рамките на определения диапазон на налягане и температура.

Q2: Каква е разликата между NPT и BSP нишки?

NPT и BSP са различни стандарти за резби с различни профили и спецификации на резби. Резбата на вентила трябва да съответства на свързващата тръба или фитинга, така че необходимият стандарт на резбата трябва да бъде потвърден преди поръчка.

Q3: Какви материали се използват за клапана?

Стандартната конфигурация използва ASTM A351 CF8M (316) за тялото, ASTM A182 F316 за топката и стеблото и RPTFE (PTFE+15%fv) за седалката. Други материали са налични при поискване.

В4: С какво налягане и температура може да се справи вентилът?

Посоченото максимално налягане е 285PSI, а температурният диапазон е -25℃~150℃. Действителните допустими условия на работа трябва да бъдат потвърдени в съответствие с размера на вентила, средата, температурата и приложимата стойност на налягането и температурата.

Q5: Мога ли да поискам чертеж на продукт преди поръчка?

да Могат да бъдат предоставени чертежи с размери и технически спецификации, за да се потвърди размерът на вентила, типът на връзката, монтажните размери и други необходими параметри преди производството.

В6: Може ли да се провери материалът на клапана?

да Проверката на материала и свързаната с него документация за проверка могат да бъдат организирани според конфигурацията на клапана и изискванията за поръчка. Приложимият обхват на проверка трябва да бъде потвърден при пускането на поръчката.

Q7: Предлагат ли се различни материали?

да Други комбинации от корпус, топка, стебло, седло и уплътнителен материал могат да бъдат разгледани за специфични условия на работа, в зависимост от необходимото налягане, температура и съвместимост на средата.
