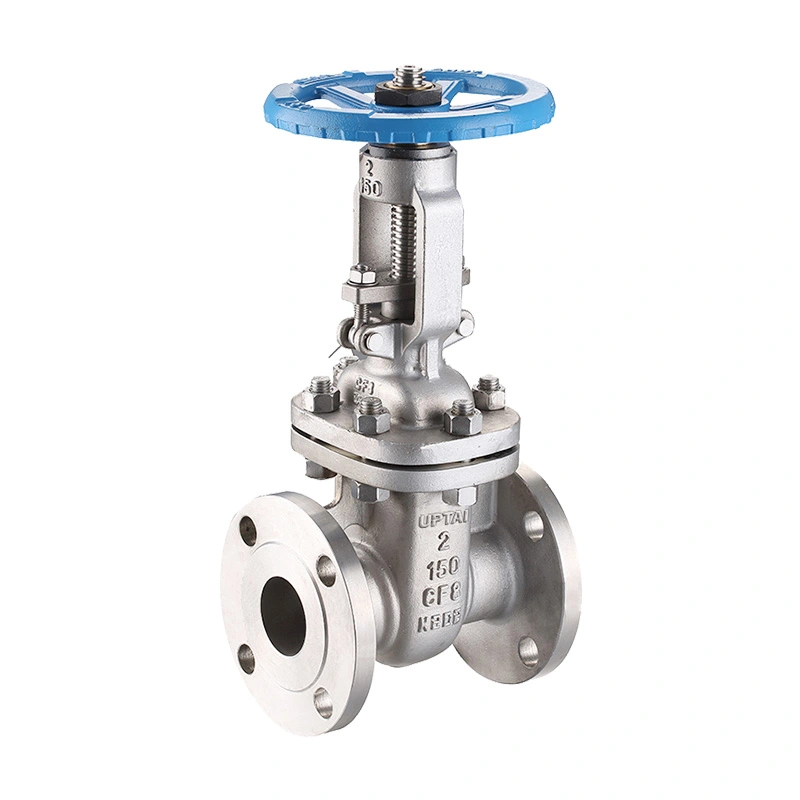

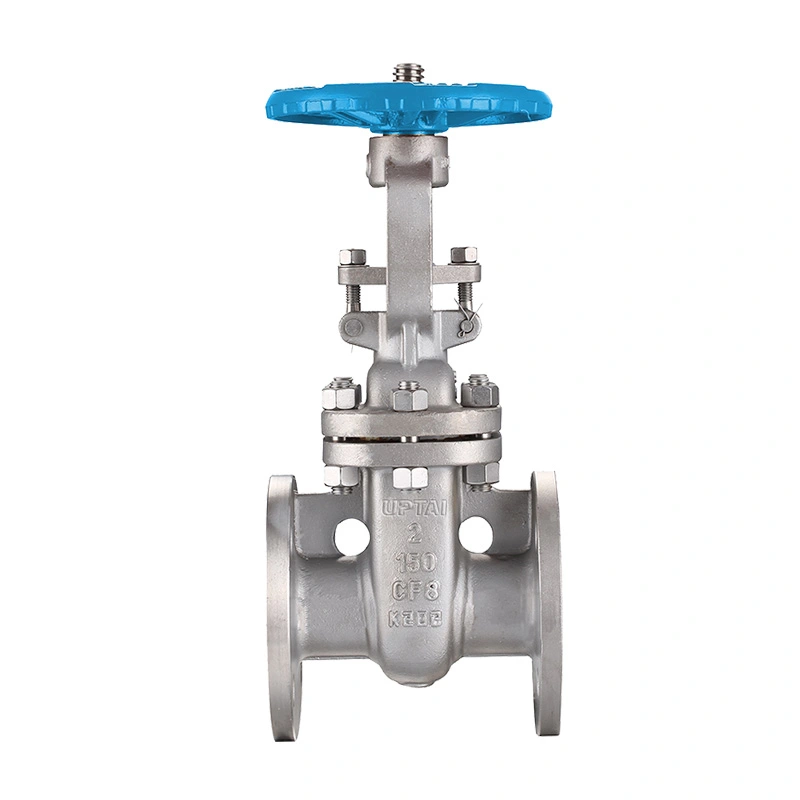

Шибър от неръждаема стомана ANSI 150LB

Шибърният вентил от неръждаема стомана ANSI 150LB е конфигуриран за изолация на тръбопровод, където се изискват път на потока с пълен отвор и тяло на вентил от неръждаема стомана. Вратата се движи вертикално, за да отвори или затвори прохода, което прави този клапан подходящ за приложения, които обикновено изискват напълно отворено или напълно затворено обслужване, а не непрекъснато дроселиране. Посочената конфигурация обхваща NPS 2" до 48" и използва ръчно колело или работа с предавка според размера на клапана.

Shangtai произвежда индустриална арматура в Wenzhou, Zhejiang, Китай. Производството на вентили включва подготовка на материала, механична обработка, сглобяване на компоненти, изпитване под налягане, проверка, маркиране и окончателно опаковане. Конфигурацията на продукта може да бъде потвърдена според размера на тръбопровода, класа на налягане, работната среда, температурата, изискванията за материали, стандарта за свързване и приложимите спецификации на проекта.

Основни размери

Конструкция на шибър и принцип на работа

Клапанът използва затварящ елемент от тип шибър, който се движи перпендикулярно на посоката на потока на тръбопровода. Когато затворът е напълно повдигнат, проходът на потока се отваря; когато портата е спусната, проходът е затворен. Това правопроходно устройство обикновено се избира за изолация на тръбопровод, където ниската загуба на налягане в напълно отворено положение е важна.

Шибърните вентили обикновено са предназначени за изолиране, а не за рутинно дроселиране. Поддържането на вентила напълно отворен или напълно затворен помага за намаляване на ненужното износване на шибъра и опорните повърхности. Ако се изисква регулиране на потока, типът на вентила и работните условия трябва да се оценят отделно.

Тяло и диск от неръждаема стомана

Изброените материали за тялото и диска са ASTM A351 CF8 / CF8M. Тези класове неръждаема стомана могат да бъдат избрани за промишлени услуги, където устойчивостта на корозия и съвместимостта на материалите са важни съображения. Действителният материал трябва да съответства на технологичната среда, температурата, налягането и спецификацията на проекта.

F304 / F316 Стебло

Стеблото е определено като ASTM A182 F304 / F316. Стъблото предава работната сила от ръчното колело или задвижващия механизъм към вратата. Изборът на материал на стеблото трябва да се разглежда заедно с тялото на клапана, диска, седалката, уплътнението и технологичната среда.

Конфигурация на седалката Stellite 6

Посочената конфигурация на седалката включва ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 твърда наварка се използва върху приложими повърхности за сядане, където се изисква устойчивост на износване и многократен контакт с сядане. Точното разположение на седлото трябва да бъде потвърдено според размера на вентила и поръчаната конфигурация.

Клас 150 Налягане и фланцово съединение

Обозначението Class 150 идентифицира класа на налягането на вентила съгласно приложимата система за оценка на налягането и температурата на ASME. Не трябва да се тълкува като фиксирано работно налягане от 150 PSI. Посоченото максимално работно налягане е 285 PSI, докато допустимото налягане за конкретен клапан зависи от материала, размера, температурата и приложимата стойност на налягането и температурата.

Клапанът използва фланцови краища, съвместими с RF. За NPS 2" до 24", посоченият стандарт за свързване е ASME B16.5, докато NPS 26" и по-високи са специфицирани с ASME B16.47 серия A. Размерите на фланеца на тръбопровода, класът на налягане, изборът на уплътнение, разположението на болтовете и състоянието на лицето трябва да бъдат проверени преди монтажа.

Работа на клапана и избор на размер

Методът на работа се променя в зависимост от размера на вентила. Изброената конфигурация използва ръчно колело за клапани от 2" до 16" и механизъм за задвижване за 18" и по-големи размери. По-големите вентили обикновено изискват по-голям работен въртящ момент, което прави зъбния механизъм подходящ за ръчно управление на тръбопроводни вентили с по-голям диаметър.

Работа с ръчно колело

Работата с ръчно колело осигурява директно локално управление за посочените размери на клапаните от 2" до 16". Операторът трябва да върти ръчното колело в съответствие с посоката на отваряне и затваряне на клапана и не трябва да използва прекомерна външна сила, за да преодолее ненормалното съпротивление.

Оператор на зъбни колела

Клапани от 18" и по-високи са специфицирани със зъбни оператори. Скоростната кутия осигурява механично предимство за отваряне и затваряне на по-големи вентили и може да бъде полезна, когато директната работа с ръчно колело би изисквала прекомерна работна сила.

Съображения за обслужване на NACE

Посочената конфигурация препраща към NACE MR0175 / ISO 15156. Тези стандарти са свързани с изисквания за материали за оборудване, изложено на специфични среди, съдържащи сероводород при производството на нефт и газ. Приложимостта на NACE трябва да бъде потвърдена спрямо действителната работна среда, изискванията за материали, налягането, температурата и спецификацията на проекта, а не да се приема единствено от модела на вентила.

За приложения за киселинни услуги изборът на материал и изискванията за твърдост могат да бъдат важни. Пълната конфигурация на клапана, включително материали, поддържащи налягане, облицовка, седалки, стебло и други намокрени компоненти, следователно трябва да бъдат прегледани спрямо приложимите изисквания на проекта преди поръчка.

Приложими индустрии

Петролни и газови системи

Използва се за изолиране на тръбопроводи в приложения нагоре по веригата, в средата на веригата, рафиниране и нефтохимически приложения, където избраните материали от неръждаема стомана и клас на налягане са съвместими с условията на експлоатация.

Химическа обработка

Подходящ за изолиране на съвместими химични и процесни течности. Изборът на корпус, диск, стебло, седло и други материали трябва да се провери спрямо химическия състав, концентрацията, работната температура и налягането.

Вода и отпадъчни води

Приложимо за избрани тръбопроводи за разпределение на вода, пречистване, комунални услуги и технологична вода, където се изисква фланцов изолационен вентил.

Енергийни и комунални системи

Може да се използва за изолация в промишлени тръбопроводи, системи, свързани с захранването, HVAC услуги и други съвместими флуидни приложения в рамките на посочените граници на налягане и температура.

Съображения за избор

Размер на тръбопровода:Потвърдете номиналния размер на тръбата и необходимия размер на вентила, преди да поръчате. Вентилите с голям диаметър също трябва да бъдат проверени за налично пространство за монтаж и работа.

Клас на налягане:Потвърдете, че клас 150 и посоченото максимално работно налягане са подходящи за действителното налягане в тръбопровода при работната температура.

Средна съвместимост:Проверете съвместимостта на корпуса от неръждаема стомана, диска, стеблото, седалката, уплътнението и други намокрени материали с технологичната среда.

Стандартна връзка:Проверете стандарта на фланеца, RF облицовката, разположението на отворите за болтове, типа на уплътнението и изискванията лице в лице спрямо чертежите на тръбопровода.

Метод на работа:Потвърдете дали се изисква работа с ръчно колело или предавка според размера на клапана, позицията на монтаж, наличното работно пространство и необходимия работен въртящ момент.

Изисквания за Sour-Service:Ако вентилът е предназначен за кисел газ или друг H₂S-съдържаща услуга, предоставяне на приложимата NACE или спецификация на проекта за потвърждение на материала и производството.

Монтаж и поддръжка

Преди монтаж проверете вентила, повърхностите на фланците, уплътнителните повърхности и защитните капаци за повреди при транспортиране. Тръбопроводът трябва да бъде правилно подравнен, така че натоварването на външните тръби да не се прехвърля без необходимост

ЧЗВ

Въпрос 1: Как се различава шибърът от сферичния кран в изолацията на тръбопровода?

Шибърният вентил използва линейно движеща се шибър за отваряне или затваряне на тръбопровода, докато сферичният кран използва въртяща се топка. Шибърите обикновено се избират за по-голяма изолация на тръбопровода, където се изисква прав път на потока и относително ниско съпротивление на потока в напълно отворено положение.

Q2: Какво трябва да се провери, ако шибърът е труден за работа?

Проверете дали тръбопроводът е правилно подравнен, дали стеблото и работният механизъм са чисти и смазани, както е посочено, и дали прекомерното налягане или отлаганията влияят на движението на шибъра. Ако остане необичайно съпротивление, вентилът трябва да бъде изолиран и инспектиран, вместо да бъде принуден с допълнителен външен лост.

Q3: Как трябва да се съхранява шибър от неръждаема стомана преди монтаж?

Вентилът трябва да се съхранява на чисто и сухо място с предпазителите на фланеца на място. Избягвайте излагане на корозивни вещества, прекомерна влага, удар и замърсяване на вътрешните уплътнителни повърхности. Големите клапани също трябва да се поддържат по подходящ начин по време на съхранение и работа.

В4: Какво може да причини изтичане след монтиране на шибър?

Възможните причини включват повредени уплътняващи повърхности, неподходящо монтиране на уплътнението, чужд материал вътре във вентила, неправилна операция на затваряне или проблеми с подравняването на тръбопровода. Действителната причина трябва да се установи чрез проверка и тестване под налягане, след като системата е била безопасно изолирана.

В5: Може ли шибър от неръждаема стомана ANSI 150LB да бъде доставен съгласно чертеж на тръбопровод?

да Размерът на вентила, размерите лице в лице, разположението на фланците, работната позиция, конфигурацията на материала и други изисквания за свързване могат да бъдат прегледани спрямо чертеж на тръбопровод преди производството. Това е особено полезно за резервни клапани и проекти с фиксирани монтажни размери.

В6: Може ли вентилът да се използва като заместител на съществуващ шибър?

Да, при условие че клапанът за смяна съответства на необходимия размер, клас на налягане, размер лице в лице, фланцово съединение, спецификация на материала, метод на работа и място за монтаж. Съществуващи чертежи на клапани, информация от табелката с данни или данни за размерите могат да се използват за потвърждение на конфигурацията.

Q7: Как може да се поддържа експлоатационният живот на вентила?

Работете с вентила в неговите определени граници за налягане и температура, избягвайте ненужни повтарящи се цикли, поддържайте стеблото и работния механизъм в подходящо състояние и периодично проверявайте клапана според графика за поддръжка на тръбопровода. Всяко необичайно изтичане или работно съпротивление трябва да се изследва незабавно.

Q8: Каква техническа информация трябва да бъде потвърдена преди поръчка?

Ключовата информация включва номинален размер, клас на налягане, крайна връзка, размер лице в лице, материали на корпуса и облицовката, конфигурация на седалката, метод на работа, работна среда, налягане, температура, приложими стандарти и всякакви специални изисквания за проверка или документация.
