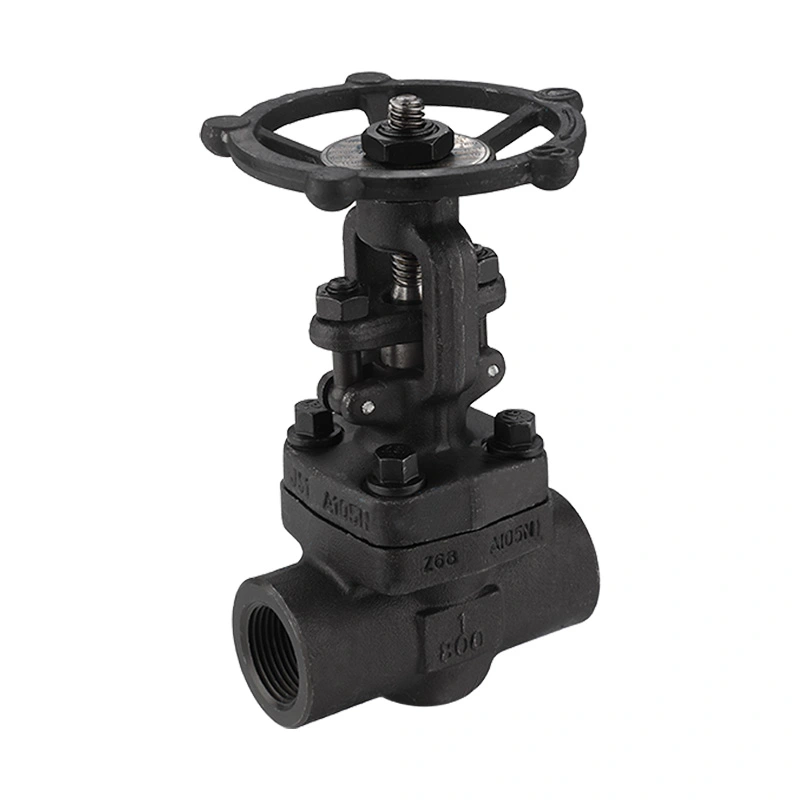

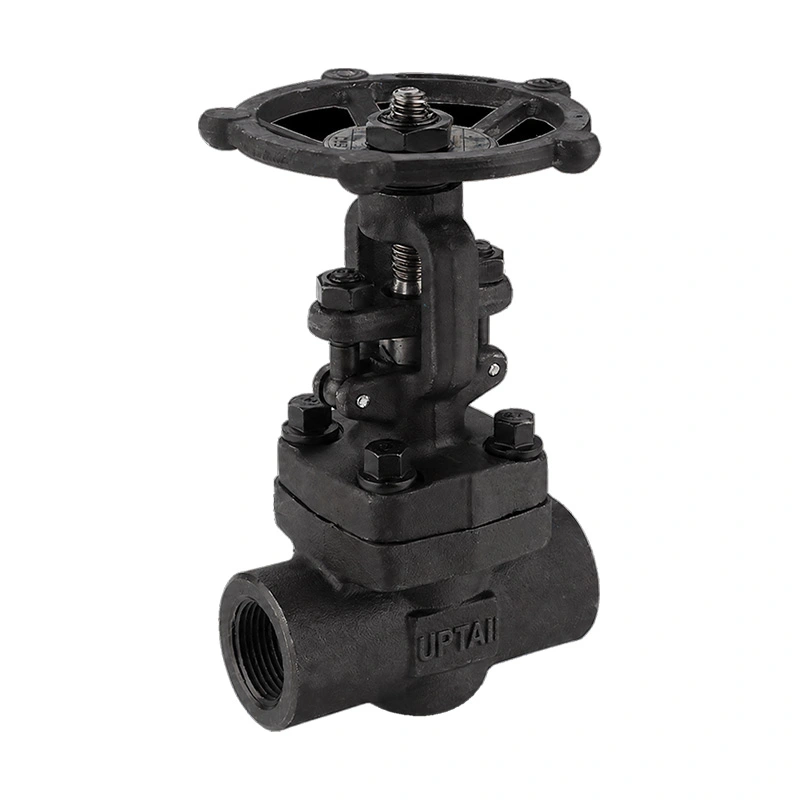

Кован шибър от въглеродна стомана 800LB

Шибърният кран от въглеродна стомана 800LB е кован шибър за промишлени тръбопроводи с малък отвор. Той използва тяло ASTM A105N, устройство на стеблото OS&Y, капак с болтове и работа с ръчно колело. Предлагат се NPT, BSP и заварени връзки за различни тръбопроводни конфигурации.

Shangtai произвежда индустриална арматура в Wenzhou, Zhejiang, Китай. Производственият процес включва механична обработка, сглобяване, изпитване под налягане, проверка, маркиране и опаковане. Спецификациите на вентила могат да бъдат потвърдени от изискванията за необходимия размер, връзка, среда, налягане, температура и материали.

Основни размери

Конструкция на клапана

Тялото на вентила е изработено от кована въглеродна стомана ASTM A105N. Капакът е завинтен към корпуса, което позволява достъп до вътрешните части, след като линията е била изолирана и разхерметизирана.

OS&Y стебло

Дизайнът на външния винт и хомут поставя стеблото извън тялото на клапана. Движението на стеблото може да се види по време на работа, което също осигурява проста визуална индикация за позицията на клапана.

Плътен клин

Клинът се движи вертикално, за да затвори прохода на потока. Шибърът е предназначен за изолиращо обслужване и обикновено работи в напълно отворено или напълно затворено положение.

Материали на стеблото и седалката

Изброеният материал на стеблото е ASTM A182 F6a. Дискът се предлага в ASTM A-276 Gr. 420 с опционална конфигурация за твърда облицовка Stellite 6, докато посоченият материал на седалката е ASTM A-276 Gr. 410.

Налягане и температура

Вентилът е класиран CL800 с посочено максимално работно налягане от 1975 PSI. Приложимото работно налягане зависи от температурата, материала, размера и съответния рейтинг налягане-температура. Вентилът трябва да бъде избран въз основа на действителните работни условия, а не само на класа на налягане.

Посоченият температурен диапазон е -29ºc + 425ºc. Седалката, стеблото, опаковката и другите вътрешни материали трябва да бъдат проверени за съвместимост, когато вентилът се използва при повишени температури.

Опции за край на връзката

Вентилът може да се достави с накрайници NPT, BSP или заварени в гнездо. Връзката трябва да съответства на спецификацията на тръбопровода и метода на инсталиране.

NPT

Краищата с резба NPT са определени в съответствие с посочения стандарт за свързване ASME B1.20.1. Размерът на резбата и свързващите компоненти трябва да се проверят преди монтажа.

БСП

Налични са BSP краища за тръбопроводни системи, използващи съвместими BSP резби. Необходимата конфигурация на резбата трябва да бъде потвърдена при поръчка.

Заварка на муфа

Заварените краища са подходящи за тръбопроводи с малък отвор, където се изисква заварена връзка. Процедурите за заваряване трябва да следват приложимата спецификация на тръбопровода.

Изисквания на NACE

Спецификацията изброява NACE MR0175 / ISO 15156. За приложения с киселинна среда, материалите на клапаните и производствените изисквания трябва да бъдат прегледани спрямо действителните условия на експлоатация и спецификацията на проекта.

Когато се изисква съответствие с NACE, необходимите степени на материала, граници на твърдост, изисквания за проверка и документация трябва да бъдат потвърдени преди производството.

Типични приложения

Нефт и газ:Изолационни точки с малък отвор в тръбопроводи нагоре, надолу по веригата и технологични тръбопроводи.

Рафиниране и нефтохимия:Процесни линии, комунални тръбопроводи и връзки на оборудването, изискващи ръчно изолиране.

Генериране на енергия:Избрани парни, бойлерни и комунални линии в рамките на посочените граници на налягане и температура.

Индустриално оборудване:Компактни тръбни възли и технологично оборудване, използващи резбови или заварени връзки.

Точки за избор

Потвърдете размера на вентила, вида на връзката, работното налягане, температурата, средата и изискванията за материал, преди да поръчате. За приложения с киселинни услуги предоставете приложимата спецификация на NACE. За резбови връзки потвърдете типа и размера на резбата. За връзки чрез заваряване на муфа, потвърдете размерите на тръбата и изискванията за заваряване.

Вентилът е предназначен за изолация. Ако приложението изисква непрекъснато регулиране на потока, работният метод и типът на вентила трябва да бъдат прегледани преди избора.

Монтаж и поддръжка

Проверете вентила и свързващите краища преди монтажа. Поддържайте вътрешните повърхности чисти и отстранявайте защитните капаци само когато вентилът е готов за инсталиране.

Резбовите съединения трябва да се сглобяват, като се използва определения метод на уплътняване без прекомерно затягане. За версиите със заварка в муфа, процедурата на заваряване трябва да контролира входящата топлина и да следва приложимите изисквания за тръбопроводи.

След монтажа задействайте ръчното колело и проверете пълния ход на отваряне и затваряне. Преди поддръжка, изолирайте и разхерметизирайте тръбопровода. Проверката трябва да включва стеблото, зоната на опаковане, връзката на капака, ръчното колело и уплътнителните повърхности.

Тестване и документация

Вентилът е проектиран и произведен съгласно API 602, с API 598, определен за изпитване и проверка. Инспекцията може да включва проверки на материала, проверка на размерите, тестване на черупката, изпитване за изтичане на седалката, работни проверки и окончателна проверка.

Информация за материалите, данни за размерите, чертежи, записи от инспекции и документация за изпитване могат да бъдат предоставени според изискванията на поръчката.

ЧЗВ

В1: Какво представлява кована шибърна клапа от въглеродна стомана 800LB?

Кован шибър от въглеродна стомана 800LB е кован шибър за тръбопроводи с малък отвор под високо налягане. Той използва тяло от кована въглеродна стомана и затварящ елемент тип порта за изолация на тръбопровода. Посочената конфигурация включва операция OS&Y, капак с болтове, работа с ръчно колело и NPT, BSP или заварени връзки.

Q2: Каква е разликата между OS&Y и дизайн със скрито стебло?

При дизайн OS&Y стеблото е разположено извън тялото на клапана и се движи видимо по време на работа. Конструкцията със скрито стебло поддържа движението на стеблото вътре в тялото на клапана. Подреждането на OS&Y прави приблизителната позиция на клапана по-лесна за визуално идентифициране.

Въпрос 3: Кога трябва да се избере свързване чрез заваряване на муфа?

Заварени краища могат да се имат предвид за тръбопроводни системи с малък отвор, където се изисква заварена връзка. Размерът на тръбата, дебелината на стената, процедурата на заваряване и стандартът на тръбопровода на проекта трябва да бъдат потвърдени преди избора.

Q4: Вентилът изисква ли редовно смазване?

Изискванията за смазване зависят от конструкцията на клапана и условията на работа. Стеблото и работните компоненти трябва да се поддържат в съответствие с инструкциите за поддръжка на производителя и не трябва да се прилагат неподходящи смазочни материали за уплътнителните компоненти.

Q5: Какво може да причини външно изтичане около стеблото?

Изтичането в областта на стеблото може да бъде свързано със състоянието на уплътнението, състоянието на повърхността на стеблото, неправилна настройка или износване на компонента. Вентилът трябва да се изолира и да се намали налягането, преди да се инспектира или обслужи зоната на опаковане.

Q6: Може ли този клапан да бъде персонализиран с други материали?

Други конфигурации на материала са налични при поискване. Необходимите тяло, диск, стебло, седалка и други материали трябва да бъдат посочени в съответствие със средата, налягането, температурата, условията на корозия и приложимите стандарти.

Q7: Каква информация трябва да бъде предоставена за оферта?

Моля, посочете размера на вентила, типа на връзката, средата, работното налягане, температурата, количеството, изискванията за материали, изискванията на NACE, ако е приложимо, и всички приложими чертежи или спецификации на проекта.
