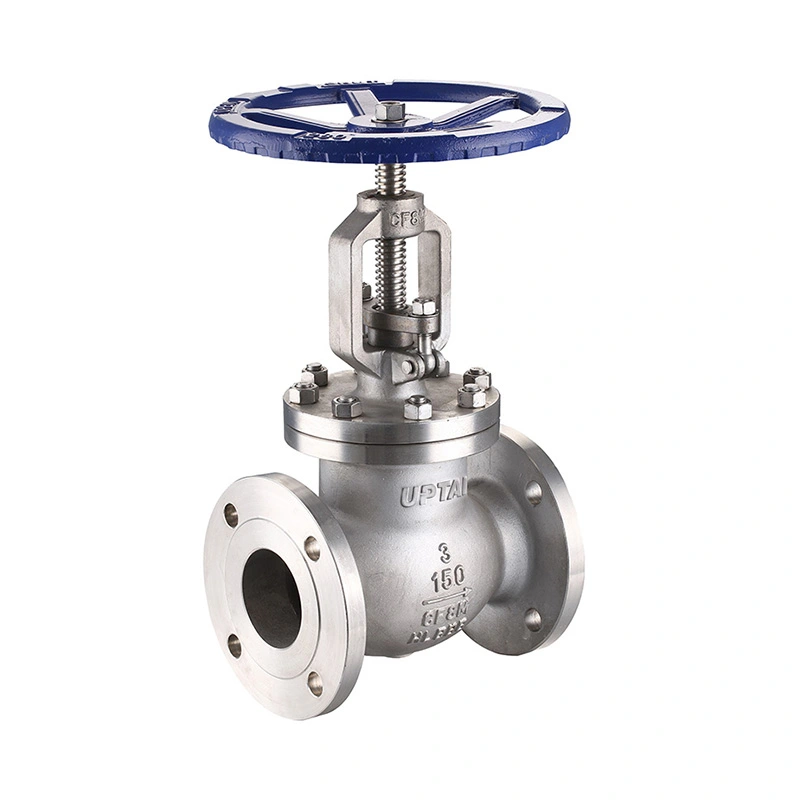

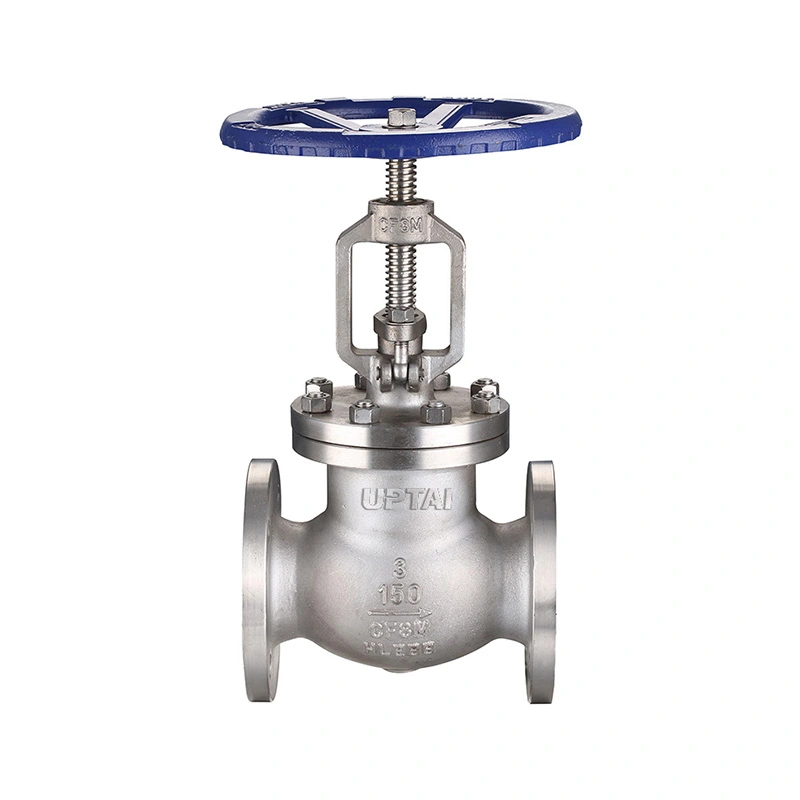

Кован вентил от неръждаема стомана с фланец от клас 150

Кован вентил от неръждаема стомана с фланец от клас 150 е кован вентил от неръждаема стомана за промишлени тръбопроводи и технологично оборудване. Той използва линейно движещ се диск за изключване и регулиране на потока, с фланцови краища, съвместими с RF, и работа с ръчно колело. Вентилът се предлага в размери от 1/2" до 2" с опции за материал F304 и F316.

Материалите на кованото тяло, диск, стебло и седалка могат да бъдат избрани според работната среда, налягането и температурата. Спецификацията на вентила също включва изисквания на NACE MR0175 / ISO 15156 за приложимите условия на експлоатация.

Основни размери

Строителни и сервизни условия

Корпусът на вентила е изработен от ASTM A182 F304 или F316 кована неръждаема стомана. Дискът се движи по оста на клапана и се затваря срещу седлото. Завъртането на ръчното колело променя позицията на диска, което позволява вентилът да се използва за спиране или контролирано регулиране на потока.

Дискът се предлага в ASTM A182 F304 или ASTM A182 F316 с опция STL#6, както е посочено в спецификацията. Стеблото и седалката се предлагат във F304 или F316. Изборът на материал трябва да вземе предвид технологичния флуид, концентрацията, работната температура и условията на корозия.

Клапанът е класиран CL150 с посочено максимално работно налягане от 285 PSI. Посоченият температурен диапазон е -29℃ + 425℃. Действителното допустимо налягане трябва да се сравнява с приложимото налягане-температура при работната температура.

Фланцово съединение и приложения

Кован вентил с фланец от неръждаема стомана от клас 150 използва фланцови краища, съвместими с RF, с ASME B16.5, определен за стандарт за свързване. Фланцовата връзка позволява вентилът да бъде завинтен към съответния фланец на тръбопровода и да бъде отстранен, когато е необходима проверка или поддръжка.

Преди монтаж проверете размера на фланеца, класа на налягане, уплътнението, болтовете и размерите лице в лице. Тръбопроводът трябва да бъде подравнен правилно, за да се избегне прекомерно механично натоварване на връзката на вентила.

Вентилът може да се използва в нефт и газ, нефтохимическа, химическа обработка, промишлени съоръжения и други тръбопроводни системи, където се изисква конструкция от неръждаема стомана и ръчно управление на потока. Подходящите среди могат да включват вода, пара, въздух, масло и съвместими технологични течности в границите на определеното налягане, температура и материал.

Сферичните вентили обикновено имат по-висок спад на налягането от правите изолационни вентили поради вътрешния път на потока. Когато вентилът ще се използва за непрекъснато регулиране на потока, необходимият дебит, спад на налягането и работна честота трябва да се вземат предвид по време на оразмеряването.

Избор, тестване и ЧЗВ

Когато поръчвате, посочете размера на вентила, класа на налягане, стандарта на фланеца, средата, работното налягане, температурата, материалите на корпуса и облицовката, количеството и всякакви специални изисквания за проверка или документация. За приложения за подмяна могат да се използват чертежи на съществуващи клапани, информация от табелката или лицеви размери за потвърждение на конфигурацията.

Спецификацията изброява API 602 за проектиране и производство, ASME B16.10 за размери лице в лице, ASME B16.34 за рейтинги на налягане и температура и API 598 за тестване и проверка. Инспекцията може да включва проверка на материала, проверка на размерите, изпитване на черупката, изпитване за изтичане на седалката и окончателна оперативна проверка в съответствие с приложимите изисквания.

Shangtai произвежда индустриална арматура в Wenzhou, Zhejiang, Китай. Производството обхваща механична обработка, монтаж, тестване и инспекция, като продуктовата документация е налична според изискванията на поръчката.

1. За какво се използва кован вентил от неръждаема стомана?

За ръчно изключване и регулиране на потока се използва кован вентил от неръждаема стомана. Линейното движение на диска позволява отворът да се регулира според необходимите условия на потока.

2. Каква е разликата между глобус вентил и шибър?

Сферичният вентил използва диск, който се движи към седлото и е подходящ както за спиране, така и за регулиране на потока. Шибърният вентил използва шибър, който се движи вертикално и обикновено се използва за изолираща услуга, когато е напълно отворен или напълно затворен.

3. Могат ли да се избират материали F304 и F316?

да Спецификацията изброява ASTM A182 F304 и F316 опции за тялото, стеблото и седалката. Подходящият материал трябва да бъде избран според условията на средата, температурата и корозията.

4. Каква информация е необходима за избор на вентил?

Ключовата информация включва размер на вентила, клас на налягане, стандарт на фланеца, среда, работно налягане, температура, изисквания за материали и всякакви NACE или изисквания за проверка. Могат да бъдат предоставени и съществуващи чертежи за потвърждение на смяната на клапана.

5. Могат ли да бъдат доставени други материали?

да Други материали са налични при поискване. Необходимата комбинация от материали трябва да бъде потвърдена в съответствие с експлоатационната среда, работните условия и приложимите спецификации на проекта.

6. Каква е функцията на фланцовото съединение?

Фланцовото съединение позволява вентилът да бъде завинтен към съответстващи фланци на тръбопровода. Той също така позволява вентилът да бъде изваден от тръбопровода за проверка или поддръжка, без да се срязва тръбата.

7. Какво представлява вентил с фланец от кована неръждаема стомана от клас 150?

Той съчетава ковано тяло на клапан от неръждаема стомана с фланцови краища от клас 150 и дисков механизъм със сферичен клапан. Предназначен е за съвместими индустриални флуиди в границите на определеното налягане, температура и материал.
