ANSI стандартен фланцев вентил

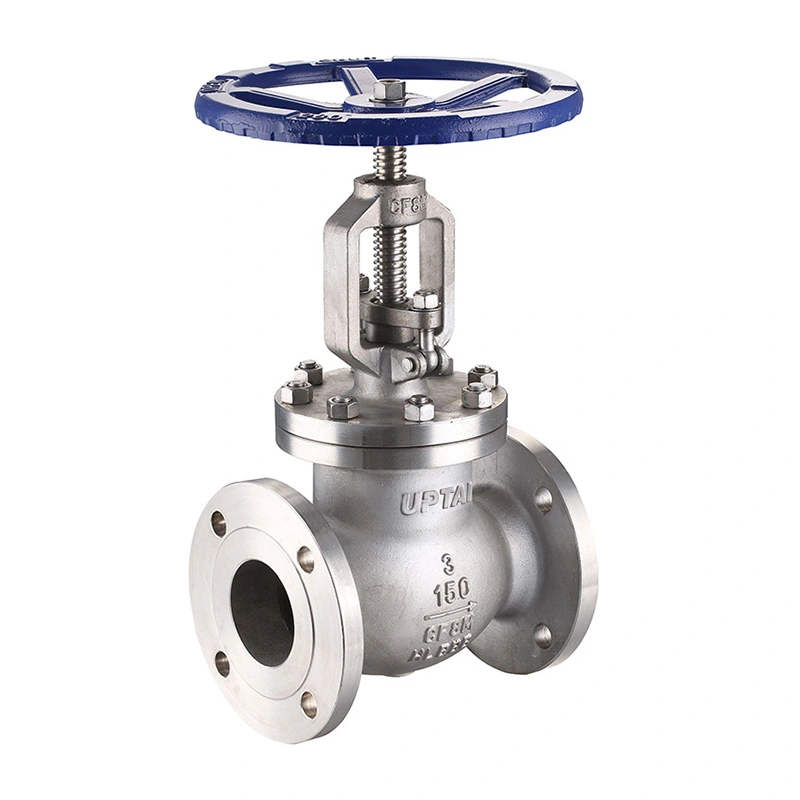

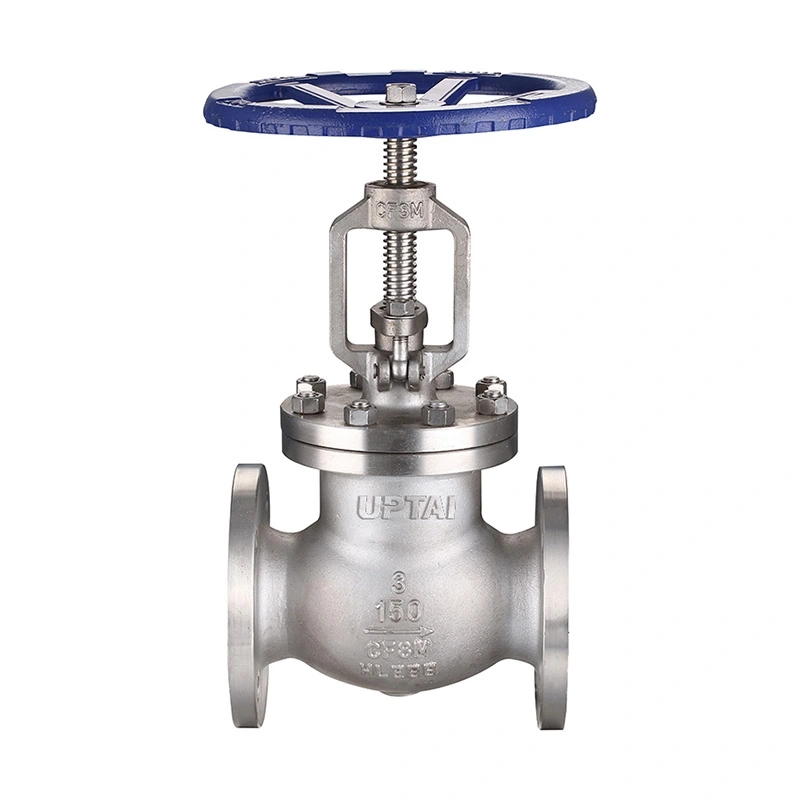

Стандартният вентил с фланец ANSI е сферичен вентил от неръждаема стомана клас 150 за промишлени тръбопроводи, където се изисква регулиране на потока и спиране. Неговият диск се движи към и от седалката, за да промени площта на потока, което прави вентила подходящ за приложения, които изискват по-контролирано регулиране на потока, отколкото обикновен изолационен вентил.

Shangtai доставя този вентил с фланцови краища, съвместими с RF, и работа с ръчно колело. Наличната конфигурация включва CF8/CF8M корпус и материали за дискове, стебла F304/F316 и изброените опции за седалки. Вентилът се предлага в размери от 2" до 18" за промишлени тръбопроводи и технологично оборудване.

Основни размери

Дизайн на клапана

Диск и седалка

Дискът се движи по оста на клапана и се затваря срещу седлото, за да спре потока. Повдигането на диска увеличава прохода на потока, докато спускането му намалява или затваря прохода. Това линейно движение позволява вентилът да се използва както за дроселиране, така и за спиране.

Материали от неръждаема стомана

Тялото и дискът се предлагат в ASTM A351 CF8 или CF8M. Опциите за стеблото включват ASTM A182 F304 и F316. Специфицираните материали за седалката са ASTM A182 F304 и ASTM A351 CF8M със Stellite 6. Избраната комбинация от материали трябва да съответства на средата на процеса и работната температура.

Работа с ръчно колело

Ръчното колело осигурява ръчно управление на позицията на диска. Вентилът може да бъде отворен, затворен или регулиран в междинна позиция според изискванията на процеса. Ако ръчното колело стане трудно за работа, вентилът не трябва да се насилва.

Фланцово съединение

Клапанът използва фланцови краища, съвместими с RF, за свързване към съответстващи фланци на тръбопровода. Посоченият стандарт за свързване е ASME B16.5, докато размерът лице в лице следва изброеното изискване ASME B16.10.

Фланцовият монтаж позволява изваждането на вентила от тръбопровода без разрязване на тръбата. Преди монтаж проверете размера на фланеца, класа на налягане, уплътнението, болтовете и размерите лице в лице. Тръбопроводът трябва да бъде правилно подравнен, за да се избегне поставянето на прекомерно механично натоварване върху вентила.

Налягане и температура

Клапанът е определен като CL150 с максимално работно налягане от 285 PSI. Номиналната стойност на налягането и температурата варира в зависимост от материала и работната температура, така че при избора на вентил трябва да се вземат предвид действителните условия на работа.

Посоченият температурен диапазон е от -29°C до +120°C. Седалката и другите уплътнителни компоненти са особено важни, когато вентилът се използва близо до температурните граници.

За обслужване с пара, гореща вода, масло, газ и химикали температурата на средата, налягането и съвместимостта на материала трябва да се проверят спрямо избраната конфигурация на вентила.

NACE услуга

Спецификацията включва NACE MR0175 / ISO 15156. Когато вентилът е предназначен за приложения за работа с киселини, класовете на материала и приложимите изисквания на NACE трябва да съответстват на действителните условия на работа.

За такива приложения спецификацията на проекта може също да дефинира изисквания за материално състояние, твърдост, проверка и подкрепяща документация.

Приложения

Steam и помощни линии:Използва се за регулиране на потока и изключване в съвместими тръбопроводи за пара, конденз и комунални тръби.

Нефт и газ:Използва се в процесни и комунални линии, където се изисква ръчно управление на потока или изолация.

Нефтохимически системи:Подходящ за съвместими нефт, газ и технологични течности, където се изисква дроселиране или спиране.

Пречистване на вода:Използва се в процесни и комунални тръбопроводи за контролиране на съвместими вода и течни среди.

Генериране на енергия:Приложимо за избрани спомагателни и комунални тръбопроводи в рамките на определения диапазон на налягане и температура.

Общи промишлени тръбопроводи:Използва се в технологично оборудване, помпени системи и други тръбопроводи, изискващи ръчно регулиране на потока.

Избор и монтаж

Изборът на вентил започва с размера на тръбата, класа на налягане, средата, работното налягане и температурата. След това материалите за тялото, диска, стеблото и седалката се избират според условията на експлоатация.

За приложения за подмяна съществуващият размер на вентила, размерите на фланеца, дължината лице в лице и работното разположение трябва да се сравнят с новия вентил преди поръчка.

По време на монтажа поддържайте повърхностите на фланците чисти и използвайте указаното уплътнение и болтове. След като вентилът е монтиран, проверете работата на ръчното колело и се уверете, че дискът може да премине през пълния си обхват без необичайно съпротивление.

Тестване и инспекция

Материална инспекция

Материалите за каросерията и тапицерията се проверяват спрямо посочените степени и информация за поръчката. Материалните записи могат да бъдат предоставени, когато е необходимо.

Проверка на размерите

Размерите лице в лице, размерите на фланеца и други ключови размери за обработка се проверяват спрямо приложимата продуктова спецификация.

Тестване на налягане и седалка

Тестовете на корпуса и седалката се извършват в съответствие с определените изисквания за проверка. Резултатите от тестовете и критериите за приемане могат да бъдат документирани според изискванията на поръчката.

Окончателна проверка

Преди изпращане вентилът се проверява за състоянието на тялото, повърхностите на фланците, работата на ръчното колело, идентификационните маркировки и цялостния монтаж.

Опаковка

Повърхностите на фланците и другите свързващи повърхности са защитени преди опаковането. Вентилът е опакован в съответствие с неговия размер и метод на транспортиране, за да се намали рискът от удар и замърсяване по време на транспортиране.

Опаковките за износ могат да включват кашони, защитни материали и кутии от шперплат според размерите на клапана и изискванията за транспортиране. Маркировката на продукта и транспортните документи могат да бъдат изготвени според поръчката.

ЧЗВ

Q1: За какво се използва ANSI стандартен вентил с фланец?

Стандартен вентил с фланец ANSI се използва за регулиране и изключване на съвместими течности в промишлени тръбопроводи. Дизайнът с диск и седло позволява регулиране на потока по време на работа, което го прави подходящ за приложения, където се изисква контрол на потока.

Q2: Каква е разликата между глобус вентил и шибър?

Сферичният вентил използва диск, който се движи към седалката и обикновено се използва за дроселиране и регулиране на потока. Шибърният вентил премества шибъра далеч от пътя на потока и обикновено се използва за изолация, а не за непрекъснато дроселиране.

Q3: Защо се използват фланцови краища на този клапан?

Краищата с фланци осигуряват болтова връзка към тръбопровода и позволяват вентилът да бъде отстранен за поддръжка, без да се срязва тръбата. Те обикновено се използват в индустриални тръбопроводни системи, където се изискват стандартизирани размери на фланеца.

Q4: Какви материали са налични?

Посочената конфигурация включва CF8/CF8M за тялото и диска, F304/F316 за стеблото и посочените опции за материал на седалката. Други материали могат да бъдат разгледани според работната среда и температурата.

В5: Може ли клапанът да се използва за пара?

Да, при условие че налягането, температурата и конфигурацията на материала са в определените работни граници. Седалката и уплътнителните материали трябва да се проверят за действителните условия на парата.

Q6: Каква информация е необходима, за да изберете правилния клапан?

Важната информация включва размер на тръбата, клас на налягане, стандарт на фланеца, среда, работно налягане, температура, изисквания за материали и всякакви NACE или специфични за проекта изисквания.

Q7: Как трябва да се поддържа вентилът?

Проверете ръчното колело, стеблото, уплътнителната зона, фланцовата връзка и състоянието на уплътнението по време на рутинна поддръжка. Ако възникне теч или необичайно работно съпротивление, изолирайте и понижете налягането в тръбопровода преди проверка.
