Как един трипътен сферичен кран L може да подобри контрола на потока в промишлени тръбопроводни системи

Шантайосигурява aТрипътен сферичен кран L Портпредназначен за надеждно превключване на потока в индустриални тръбопроводни системи. С тяло от три части, удължени краища за челно заваряване и опции за конструкция от неръждаема стомана, този вентил помага на инженерите да управляват маршрута на флуида, да опростят оформлението на тръбопровода и да планират поддръжката при взискателни работни условия.

Трипътен сферичен кран с конфигурация на L-порт е проектиран да пренасочва течността между два свързани клона на тръбопровода. Неговата специално обработена топка създава L-образен проход, който се изравнява с избраните отвори, докато дръжката се върти. За разлика от дизайна на T-port, който може да свързва множество портове едновременно в зависимост от конфигурацията си, клапанът L-port се използва предимно за отклоняване на потока и избор на източник. Изборът на правилния вентил изисква внимание към ориентацията на порта, материалите на тялото, съвместимостта на седалката, стойностите на налягането и температурата и стандартите за свързване. Това ръководство обяснява принципа на работа, ключовите предимства, промишлените приложения и съображенията за закупуване на трипътни сферични кранове с L-порт, като помага на инженерите, екипите за поддръжка и промишлените купувачи да вземат информирани решения.

Съдържание

• Какво представлява трипътният сферичен кран L?
• Как работи трипътен сферичен кран с L-порт?
• L-Port срещу T-Port: Каква е разликата?
• Какви са основните предимства?
• Къде се използват L-Port сферични кранове?
• Как да изберем правилния клапан
• Технически спецификации за преглед
• Препоръки за инсталиране и поддръжка
• Често задавани въпроси
• Заключение: Вземане на правилното решение за управление на потока

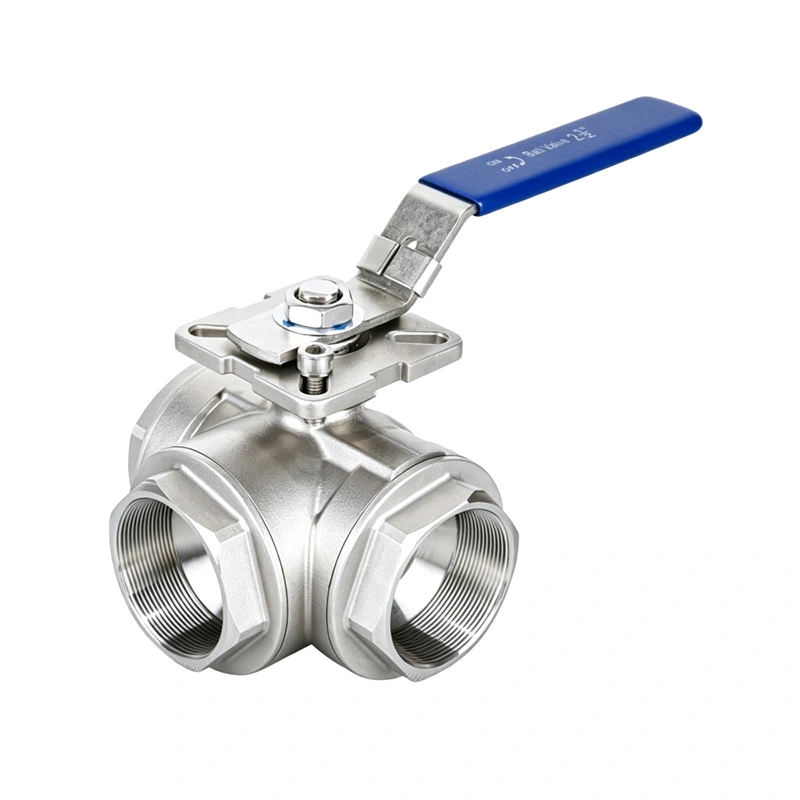

Какво представлява трипътният сферичен кран L?

Трипътният сферичен кран е механично устройство за контрол на потока с три порта и въртяща се топка вътре в тялото му. Вътрешният проход определя кои портове комуникират, когато вентилът се задейства. В конфигурация с L-порт проходът прилича на буквата L, позволявайки на клапана да насочва течността между избраните връзки.

Например един тръбопровод може да има една обща връзка и два алтернативни изхода. Вентилът може да насочи входящия флуид към първия изход или да го превключи към втория изход, в зависимост от вътрешния проход и позицията на дръжката. Неизползваният клон е изолиран в предвиденото работно положение, когато конструкцията на вентила поддържа това разположение.

Продуктът на Shangtai съчетава този принцип на насочване на потока с тяло от три части и удължени челно заварени краища. Допълнителната дължина на края на заварката осигурява работно пространство за монтаж на тръбопровод и може да бъде полезна при оформления на изолирани или вкопани тръбопроводи, където определената конструкция изисква допълнителна свобода.

Общите съображения за изграждане включват:

• Тяло на клапана:Неръждаема стомана или други определени материали, избрани според приложението.
• Топка и стебло:Компоненти, отговорни за насочване на потока и предаване на работен въртящ момент.
• Седалки и уплътнения:Части, които поддържат ефективността на уплътняване при определените условия на експлоатация.
• Връзки:Челно заваряване, резба или други конфигурации в зависимост от избрания модел.
• Работен механизъм:Ръчна дръжка или съвместим задвижващ механизъм, когато има такъв.

Окончателната конфигурация трябва винаги да се проверява спрямо одобрените от производителя чертежи и техническа документация.

Как работи трипътен сферичен кран с L-порт?

Клапанът работи чрез въртене на специално пробита топка в тялото на клапана. Когато сферичният проход се изравни с два избрани порта, течността може да пътува между тези връзки. Промяната на ориентацията на топката променя наличния път на потока.

При типично устройство за отклоняване работната последователност включва следните условия:

1. Първа позиция на потока:Общият порт се свързва с един избран клон, позволявайки на течността да следва първия маршрут.
2. Операция за превключване:Операторът завърта дръжката според инструкциите за експлоатация на производителя.
3. Втора позиция на потока:Вътрешният проход се изравнява с алтернативния клон, пренасочвайки течността.
4. Позиция на изолация, ако е проектирана:Някои конфигурации на L-порт осигуряват позиция, която блокира и трите порта. Тази способност трябва да бъде проверена за конкретния клапан.

Номерирането на портовете, ориентацията на дръжката, ъгълът на въртене и наличните позиции за спиране варират между дизайните. Следователно операторите никога не трябва да приемат, че определена посока на ръкохватката винаги съответства на един и същ път на потока.

Преди пускане в експлоатация прегледайте диаграмата на потока на вентила и потвърдете предвидените връзки при всяка разрешена работна позиция. Това е особено важно в автоматизираните системи, където неправилна последователност на задвижващия механизъм може да прекъсне производството или да изпрати течност до нежелана дестинация.

L-Port срещу T-Port: Каква е разликата?

Въпреки че и двата дизайна използват три порта, техните вътрешни сферични канали служат за различни цели. Изборът между тях зависи преди всичко от това дали системата трябва да превключва потока между клоновете или да свързва няколко пътя за смесване и разпределение.

Таблицата описва общите принципи на проектиране, вместо да гарантира последователността на работа на всеки вентил. Производителите могат да предложат различни подредби на топките, конфигурации на седалките и позиции на спиране.

За приложения, при които два източника на флуид трябва да останат отделни, дизайнът на L-порт може да е подходящ, ако неговата одобрена диаграма на потока потвърждава необходимата изолация. Когато е необходима едновременна комуникация между няколко порта, дизайнът на T-порт може да бъде по-подходящ.

За допълнителна информация прегледайте продуктовата информация за трипътния сферичен кран с L-порт на производителя, преди да финализирате избора.

Какви са основните предимства?

1. Гъвкаво маршрутизиране на потока

Вентилът с L-порт позволява на операторите да превключват между определени разклонения на тръбопровода, без да инсталират отделни вентили във всяка точка на смяна. Това може да опрости подреждането на оборудването, използвано за пренос на течности, избор на източник и маршрутизиране на процеса.

2. Ефективен от пространството дизайн на тръбопровод

Комбинирането на множество връзки за потока в едно тяло на вентил може да намали броя на отделните компоненти, необходими в подходящи инсталации. По-малко компоненти може също да означават по-малко точки на свързване, които изискват проверка, въпреки че цялостният дизайн на системата определя действителните спестявания.

3. Опции за материал от неръждаема стомана

Конструкцията от неръждаема стомана може да осигури полезна устойчивост на корозия в съвместими индустриални среди. Подходящият клас зависи от технологичната среда, концентрацията на хлорид, почистващите химикали, температурата и други условия на работа. Изборът на материал трябва да се основава на проверена съвместимост, а не на предположението, че всички неръждаеми стомани работят еднакво.

4. Достъп за поддръжка чрез конструкция от три части

Корпусът от три части може да направи вътрешната проверка и обслужване по-удобни, тъй като вентилът може да бъде разглобен според процедурите на производителя. След като тръбопроводът бъде изолиран, понижено налягане, източен и обезопасен, квалифициран персонал по поддръжката може да инспектира обслужваемите компоненти и да смени съвместимите седалки или уплътнения, когато е необходимо.

5. Удължени краища за челно заваряване за специфични инсталации

Удължените краища за челно заваряване могат да осигурят допълнителна свобода по време на заваряване на тръбопроводи, особено при оформления, включващи изолация или вкопани тръбопроводи. Правилната инсталация остава от съществено значение: процедурите за заваряване трябва да контролират подаването на топлина, за да се избегне повреда на седалки, уплътнения или други чувствителни на температура вътрешни компоненти.

Къде се използват L-Port сферични кранове?

Възможността за пренасочване на потока прави тази конфигурация на клапана полезна в няколко индустриални сектора. Неговата пригодност зависи от технологичната среда, налягането, температурата, разположението на връзката и изискваната производителност на затваряне.

• Нефтохимическа обработка:Превключване на съвместими потоци от процеси между определени разклонения на тръбопровода.
• Петролни и газови системи:Избор на алтернативни маршрути на потока в приложения, където номиналното налягане на вентила и съвместимостта на материала са подходящи.
• Топлоенергийни системи:Пренасочване на съвместими флуиди между технологичните вериги или връзките на оборудването.
• Пречистване на водата:Превключване на водните потоци между избрани пречиствателни линии или разклонения на системата.
• Индустриално оборудване:Промяна на маршрута за подаване на течност за поддържане на различни режими на работа или мерки за поддръжка.

Например, инсталация за пречистване на вода може да използва клапан с L-порт, за да избира между два обозначени маршрута на потока. По време на проектирането на системата инженерите трябва да проверят картата на портовете, предвиденото състояние на изолация и последствията от промяна на пътя на потока, преди да пуснат вентила в експлоатация.

Не всеки трипътен сферичен кран е подходящ за всеки флуид или работно състояние. Абразивни частици, вискозни среди, корозивни химикали, високо диференциално налягане и повишени температури могат да повлияят на живота на седлото и ефективността на уплътняването. Вентилът трябва да бъде избран за действителната услуга, а не само за името на индустрията.

Как да изберем правилния клапан

Закупуването на трипътен сферичен кран включва повече от съответствие с номиналния диаметър на тръбата. Надеждният процес на подбор трябва да започне с необходимата функция на потока и да продължи чрез съвместимост на материалите, механични оценки, инсталационни размери и изисквания за поддръжка.

1. Определете необходимия модел на потока

Идентифицирайте общия порт, алтернативните разклонения и всяка необходима работна позиция. Получете блок-схема на производителя, за да проверите кои портове са свързани и кои са изолирани във всяка позиция.

2. Потвърдете изискванията за налягане и температура

Проверете номиналното работно налягане при действителната работна температура. Номиналните стойности на налягането могат да се променят с избора на температура и материал, така че максималната стойност на налягането никога не трябва да се разглежда независимо от посочените условия.

3. Изберете Съвместимо тяло и уплътнителни материали

Сравнете технологичната среда с предложените материали за тяло, топка, стебло, седло и уплътнение. Базираните на PTFE седалки и подсилените PTFE варианти имат различни механични и термични характеристики. Химическата съвместимост и допустимият обхват на обслужване на производителя трябва да бъдат потвърдени за всяко приложение.

4. Проверете стандарта за връзка

Проверете посочения тип връзка, размери и приложим стандарт. За инсталации с челно заваряване прегледайте подготовката на края и чертежите с размери. Резбовите и заварените връзки не са взаимозаменяеми без подходящо проектирано тръбопроводно устройство.

5. Изберете ръчна или автоматизирана работа

Ръчна дръжка може да е достатъчна за случайни промени на маршрута. Когато се изисква често превключване или дистанционно управление, попитайте дали е наличен съвместим пневматичен или електрически задвижващ механизъм. Потвърдете работния въртящ момент, необходимия ход, обратната връзка за позицията и желаната реакция при прекъсване на захранването или подаването на въздух.

6. Оценете нуждите от инспекция и документация

За критични услуги изяснете идентификацията на материала, документацията за изпитване под налягане, проверка на размерите, проследимост и всички специфични за проекта изисквания за приемане. Тези записи помагат на екипите за закупуване и инженерите да проверят дали доставеният клапан отговаря на одобрената спецификация.

Технически спецификации за преглед

Публикуваната информация за продукта на Shangtai предоставя полезна отправна точка за оценка на трипътен сферичен кран с L-порт с тяло от три части и удължени челно заварени краища. Изброените по-долу стойности описват референтната конфигурация на продукта и трябва да бъдат потвърдени спрямо офертата и текущия одобрен лист с данни преди покупка.

Тези цифри не са универсални оценки за всички L-портови клапани. Продуктовата страница също така обсъжда алтернативни материали и уплътнителни конфигурации. Купувачите трябва да поискат най-новия технически чертеж и писмено потвърждение на обвивката на налягането и температурата, подробностите за свързване и състава на материала за тяхната поръчка.

Препоръки за инсталиране и поддръжка

Правилната инсталация и планираната поддръжка спомагат за запазване на производителността на клапана и намаляват престоя, който може да се избегне. Следващите практики са полезни за екипи за инженеринг, пускане в експлоатация и поддръжка.

• Проверете преди монтаж:Проверете тялото на клапана, заваръчните краища, работния механизъм и защитната опаковка за повреда или замърсяване.
• Проверете посоката на потока:Сравнете действителното разположение на порта с одобрената тръбна схема, преди да свържете вентила.
• Use suitable welding procedures:За проекти с челно заваряване следвайте квалифицирани процедури и контролирайте входящата топлина в съответствие с инструкциите на производителя.
• Тествайте последователността на работа:Където е безопасно и подходящо, проверете позициите на ръкохватките и указанията за пътя на потока, преди да въведете технологичната среда.
• Предотвратяване на опасна поддръжка:Изолирайте вентила, освободете налягането, източете опасното съдържание и следвайте процедурите за блокиране и безопасност на обекта преди разглобяване.
• Проверете седалките и уплътненията:Проверявайте за износване, химически повреди, течове и работни затруднения на интервали, подходящи за услугата.
• Съхранявайте технически записи:Документирайте проверки, замени, резултати от тестове и всякакви промени в работните условия.

Сферичните кранове обикновено са предназначени за обслужване и насочване на потока, а не за непрекъснато дроселиране, освен ако производителят изрично не одобри това задължение. Работата на клапан в неподходящо частично отворено положение може да увеличи турбуленцията, ерозията или повредата на седлото при определени условия.

Често задавани въпроси

1. Каква е основната функция на трипътния сферичен кран L?

Основната му функция е да пренасочва флуид между избрани клонове на тръбопровода. L-образният проход вътре в топката свързва определени портове според ориентацията на клапана. Трябва да се направи справка с одобрената диаграма на потока, за да се потвърди точната последователност на работа и способността за изолация.

2. Каква е разликата между сферичен кран L-порт и Т-порт?

Дизайнът на L-порт се използва главно за превключване на потока или отклоняване между избрани портове. Дизайнът на T-порт предлага допълнителни модели на свързване и може да позволи на трите порта да комуникират едновременно. Правилната опция зависи от необходимата функция на процеса и конфигурацията на порта на производителя.

3. Може ли трипътен сферичен кран с L-порт да затвори напълно потока?

Някои дизайни на L-портове включват затворено положение на всички портове, докато други имат различни работни режими. Пълната изолация трябва да бъде потвърдена от диаграмата на потока на конкретния вентил и спецификациите за уплътняване. Когато изолацията е критична за безопасността, проверете необходимите характеристики на течове и дали е необходимо допълнително оборудване за изолация.

4. Кои материали са подходящи за сферичен кран с L-порт?

Изборът на материал зависи от течността, излагането на корозия, налягането, температурата и изискванията за почистване. Класове неръждаема стомана като 304 или 316 могат да отговарят на много приложения, докато основата на PTFE или подсилените седалки може да са подходящи за определени услуги. Цялата комбинация от намокрен материал трябва да бъде проверена за съвместимост.

5. Каква информация е необходима, за да поискате оферта?

Осигурете номиналния размер на вентила, необходимото разположение на портовете, типа на връзката, условията на налягане и температура, технологичната среда, предпочитаните материали, количеството и метода на работа. Чертежите на тръбопровода, необходимата последователност на потока и специфичните за проекта изисквания за проверка могат да помогнат на доставчика да потвърди подходяща конфигурация.

6. Защо да помислите за клапан от три части с удължени заварени краища?

Конструкция от три части може да опрости достъпа до обслужваеми вътрешни компоненти, предмет на процедурата за поддръжка на производителя. Удължените краища за челно заваряване могат да осигурят допълнителна свобода за заваряване и могат да отговарят на определени изолирани или вкопани тръбопроводи. Размерите и методът на монтаж трябва да бъдат проверени преди поръчка.

Заключение: Вземане на правилното решение за управление на потока

Трипътен сферичен кран с L-портов проход може да осигури практично решение за превключване на течност между определени клонове на тръбопровода. Неговата ефективност зависи от избора на правилната подредба на портовете, проверката на границите на налягането и температурата, избора на съвместими материали и гарантирането, че работните позиции на вентила отговарят на изискванията на процеса. Конструктивни детайли като тяло от три части и удължени краища за челна заварка също могат да повлияят на планирането на монтажа и дългосрочната поддръжка.

Шантай предлага продуктова информация и опции за конфигуриране в подкрепа на избора на индустриална арматура. Ако сравнявате дизайни на L-порт, планирате нова тръбопроводна система или подменяте съществуващ вентил, прегледайте спецификациите на трипътния сферичен кран L-порт и подгответе оперативните си изисквания, преди да направите поръчка. Свържете се с нашия екип, за да обсъдим вашето приложение, да потвърдим техническите подробности и да поискаме подходяща оферта. молясвържете се с насднес, за да проучите решения за вентили, съобразени с вашите нужди за промишлен контрол на потока.
