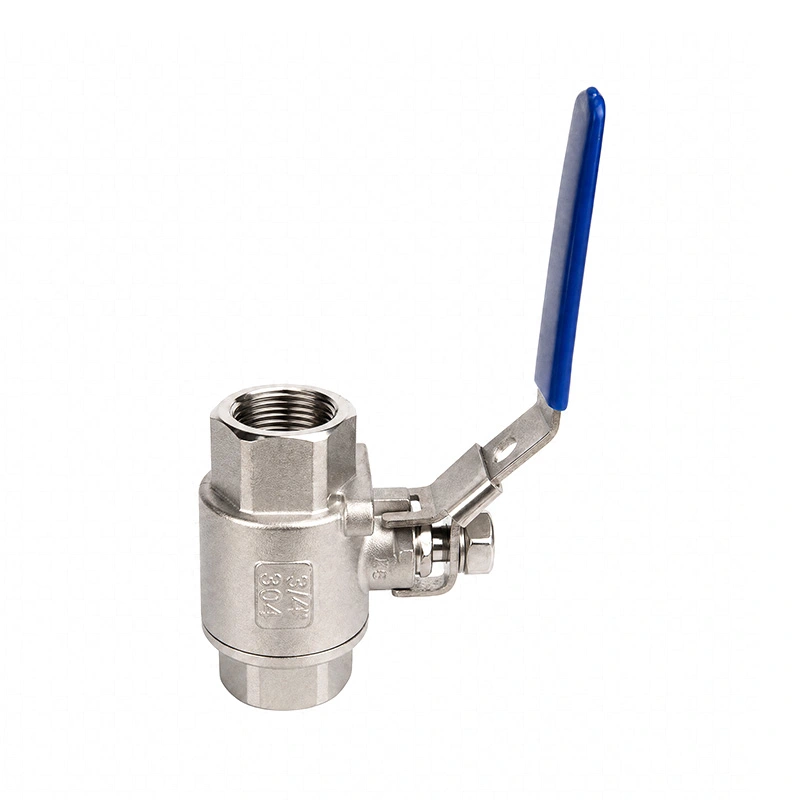

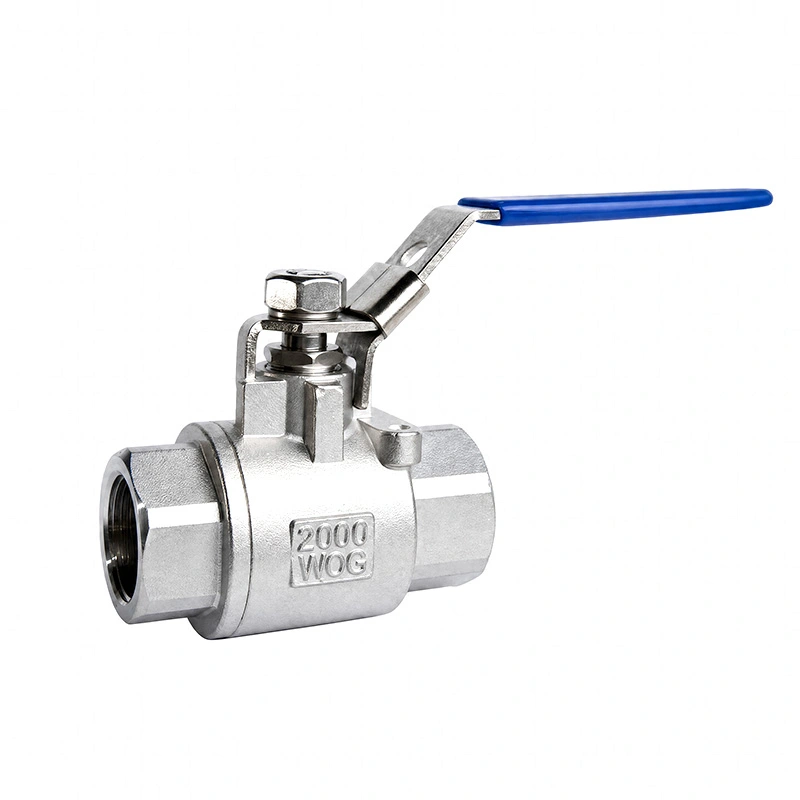

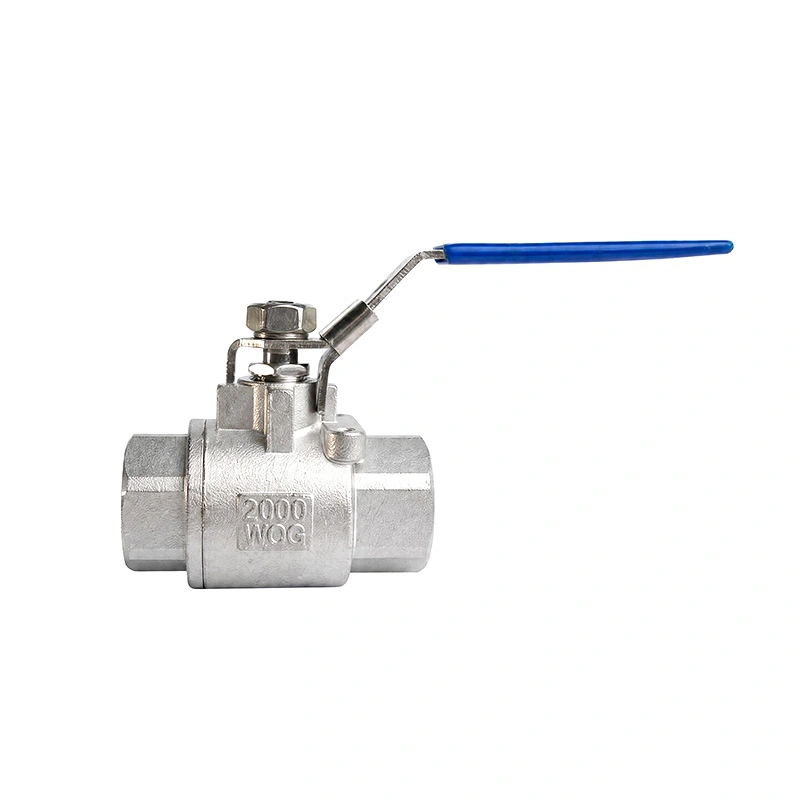

2PC сферичен кран 2000WOG със заключващо устройство

Сферичният кран Shangtai 2PC 2000WOG със заключващо устройство е предназначен за приложения с изключване, където налягането е по-високо необходими са капацитет и контролирана работа на дръжката. Тялото на клапана от две части, заключваща дръжка и резба връзката го прави подходящ за редица промишлени системи за управление на течности.

Вентилът обикновено се използва с вода, масло, газ, сгъстен въздух и други съвместими течности при подходящи неударни условия условия на обслужване. Неговият рейтинг 2000WOG осигурява по-висок диапазон на налягане от стандартните сферични кранове за ниско налягане, докато заключващото устройство помага за задържане на дръжката в избраното отворено или затворено положение.

В сравнение с някои дизайни на ковани сферични кранове, този модел предоставя алтернатива за приложения, където указаното налягане, температура, материали и изисквания за свързване са в номиналните условия на вентила. За приложения около 1200 PSI, вентилът може да се счита въз основа на действителните условия на работа и необходимата безопасност марж.

Shangtai Valve произвежда този сферичен кран и управлява процеса на производство и проверка във фабриката. The вентилът е произведен в съответствие с изискванията на ISO 17292 и API 608, с тестване и проверка на базата на API 598. Предлагат се сертификати CE и ISO 9001.

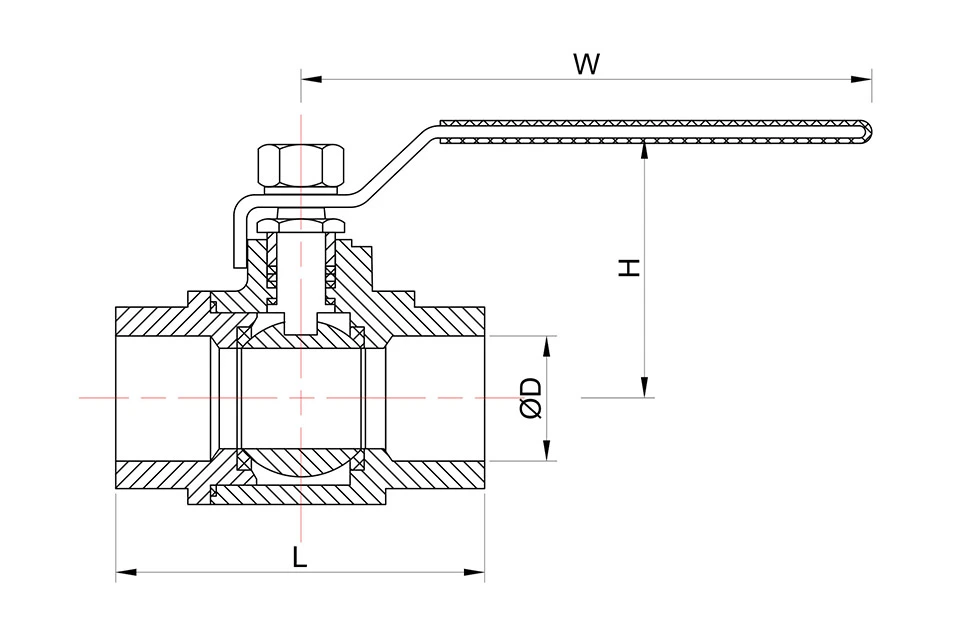

Основни размери

* N: Краища на резбата съгласно ANSl B 2.1 NPT
* B: Завършва на резбата според BS21 BSP

Приложения

Този сферичен кран се използва в промишлени системи за управление на флуиди и оборудване, където има услуга за спиране с резба изисква се. Типичните приложения включват:

Системи за пречистване на вода

Нефтопроводи и газопроводи

Химическа обработка

Системи за сгъстен въздух

Индустриално оборудване

ОВК системи

Морски приложения

Общи системи за контрол на течности

Оборудване, монтирано на плъзгачи

Поддръжка на машини и съоръжения

Вентилът може да се използва с вода, масло, газ и други съвместими течности в рамките на определеното налягане и температура диапазон. За корозивни среди, специални течности или условия извън изброените рейтинги, материалът и вентилът конфигурацията трябва да бъде потвърдена преди избора.

Ключови характеристики

Рейтинг на налягане 2000WOG

Рейтингът 2000WOG осигурява възможност за по-високо налягане в сравнение със стандартните сферични кранове за ниско налягане. Действителното допустимото работно налягане зависи от размера на вентила, температурата, средата и приложимите стойности на налягането и температурата.

Заключваща дръжка

Заключващото устройство позволява дръжката да бъде фиксирана в избраната позиция, като помага за намаляване на нежеланата клапа работа по време на употреба и поддръжка.

Тяло на клапана от две части

Конструкцията на тялото от две части осигурява практична конфигурация за промишлени тръбопроводни системи с резба и приложения за изключване.

Конструкция от неръждаема стомана

Посочената конфигурация използва ASTM A351 CF8M (316) за тялото, ASTM A182 F316 за топката и стеблото и RPTFE за седалката. Други опции за материали са налични при поискване.

Резбови връзки

Предлагат се стандарти за резба NPT и BSP. Подходящата връзка трябва да бъде избрана според съществуващата тръбопроводна система и изисквания за монтаж.

Стандарти за производство и тестване

Вентилът е проектиран и произведен в съответствие с изискванията на ISO 17292 и API 608, с проверка и тестване въз основа на API 598. Оценките за налягане и температура се отнасят за ASME B16.34.

Фабрично производство и инспекция

Shangtai Valve произвежда продукта и управлява производството, монтажа и инспекцията във фабриката. инспекция включва проверки на размери, сглобяване и налягане или течове в съответствие с приложимите изисквания преди пратка.

ЧЗВ

Q1: Какво означава 2000WOG за сферичен кран 2PC 2000WOG със заключващо устройство?

2000WOG се отнася за номиналното налягане за вода, нефт и газ при подходящи условия без удар. Действителното допустимото работно налягане трябва да бъде потвърдено въз основа на размера на клапана, температурата, средата и приложимото рейтинг налягане-температура.

В2: Каква е целта на заключващото устройство?

Заключващото устройство спомага за задържането на дръжката на вентила в избраното отворено или затворено положение и намалява риска от нежелана работа по време на употреба или поддръжка.

Q3: Може ли този клапан да се използва вместо кован сферичен кран?

Може да се вземе предвид, когато налягането, температурата, материалът и спецификациите на свързване на вентила отговарят на услугата изисквания. За приложения с високо налягане, висока температура или критични условия на работа трябва да бъдат потвърдени преди избора.

Q4: С какви медии може да се справи този сферичен кран?

Обикновено се използва с вода, масло, газ, сгъстен въздух и други съвместими индустриални течности. За корозивни или специална среда, трябва да се предостави информация за течността, за да се потвърди подходящите материали и конфигурация на клапана.

Q5: Какви стандарти се използват за този клапан?

Вентилът е произведен съгласно изискванията на ISO 17292 и API 608. Инспекцията и тестването се основават на API 598, докато оценките за налягане и температура се отнасят за ASME B16.34.

В6: Имате ли сертификати CE и ISO 9001?

да Предлагат се сертификати CE и ISO 9001. Съответната документация може да бъде предоставена според продукта и изисквания за поръчка.

Q7: Вие ли сте производителят?

да Shangtai Valve произвежда клапана и управлява свързаните с него процеси на производство, монтаж и инспекция своята фабрика в Уенжоу, Китай.
