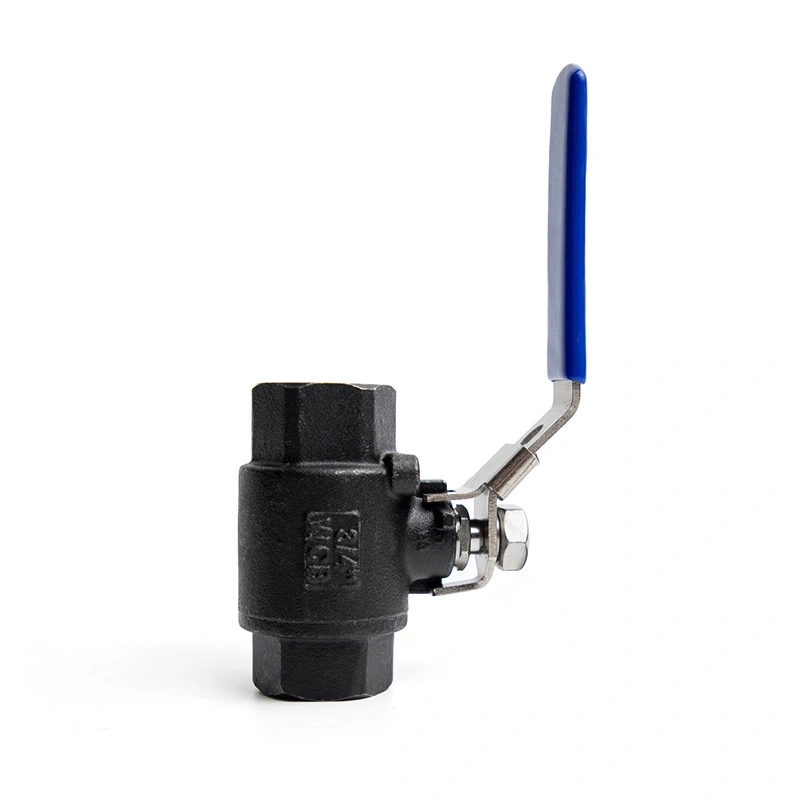

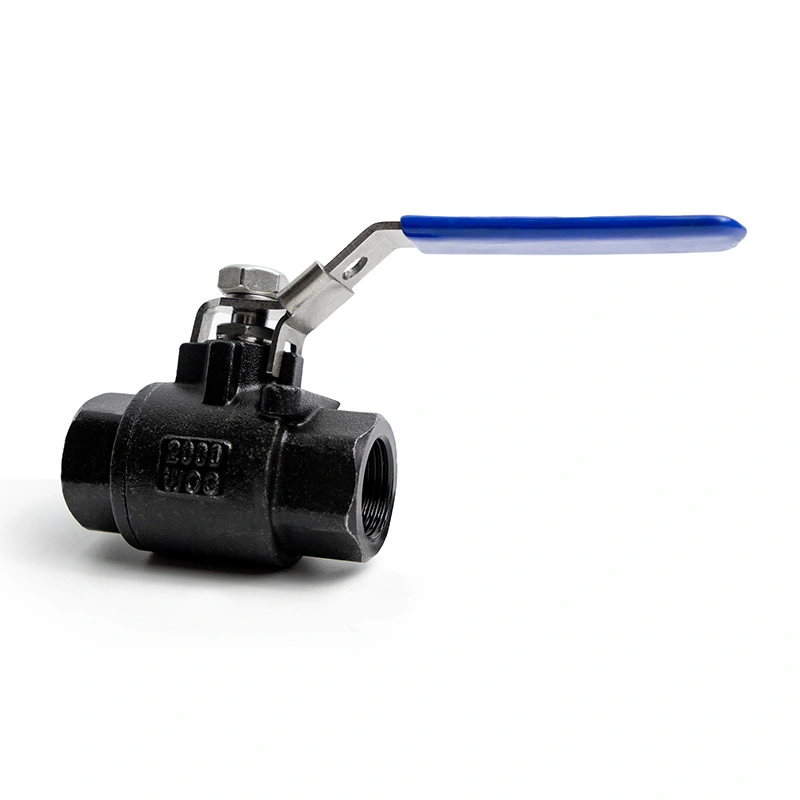

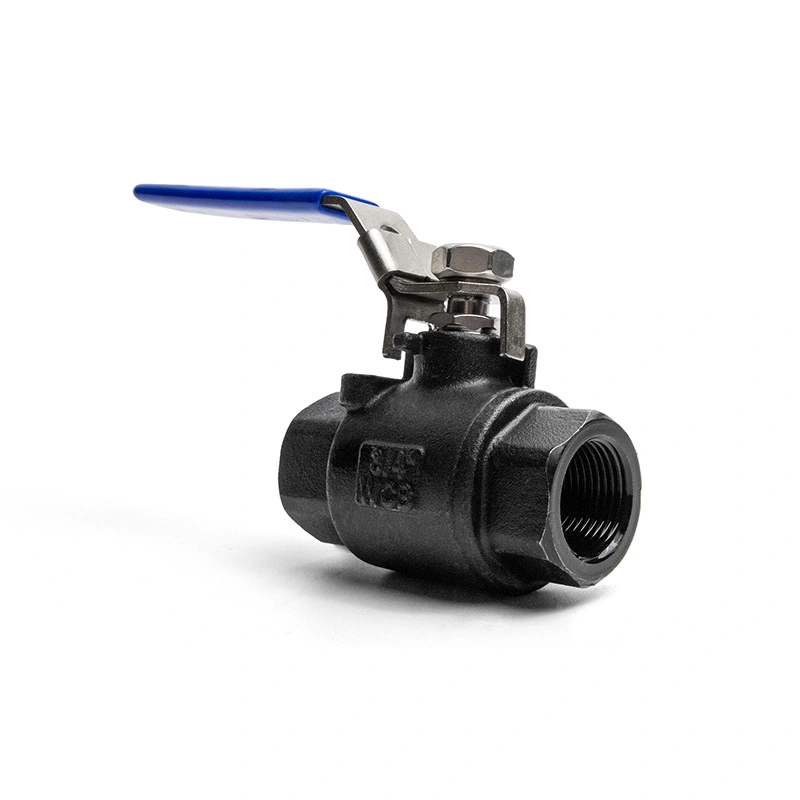

2PC сферичен кран от въглеродна стомана 2000WOG със заключващо устройство

Shangtai 2PC сферичен кран от въглеродна стомана 2000WOG със заключващо устройство е проектиран за надеждно управление на включване/изключване в индустриални тръбопроводи с високо налягане. С възможност за налягане до 1975 PSI, този клапан е подходящ за взискателни приложения с вода, масло, газ, сгъстен въздух и съвместими промишлени течности при условия без удар.

Структурата на корпуса от две части прави вентила по-удобен за обслужване в сравнение с много конструкции от една част. Когато поддръжката е необходимо, вентилът може да се разглоби по-удобно, което позволява подмяна на седалките и уплътнителните компоненти за удължете експлоатационния живот и намалете разходите за подмяна.

За да се осигури постоянно качество, вентилът се проверява през четири етапа на контрол на качеството от заготовката на суровото тяло до готов продукт:

Проверка на заготовка за необработено тяло – проверява външния вид, размерите и състоянието на материала.

Проверка на машинната обработка – проверява резбите, уплътнителните повърхности, точността на отвора и основните размери.

Инспекция на сглобяването – проверява топката, седалките, стеблото, уплътнителните пръстени, дръжката и заключващото устройство.

Окончателна проверка – включва изпитване под налягане, изпитване за течове, оперативно изпитване, маркиране и проверка на опаковката.

Този стриктен процес на качество помага за подобряване на консистенцията на продукта, намаляване на процента на дефекти и осигуряване на по-голяма надеждност вентили за индустриални клиенти.

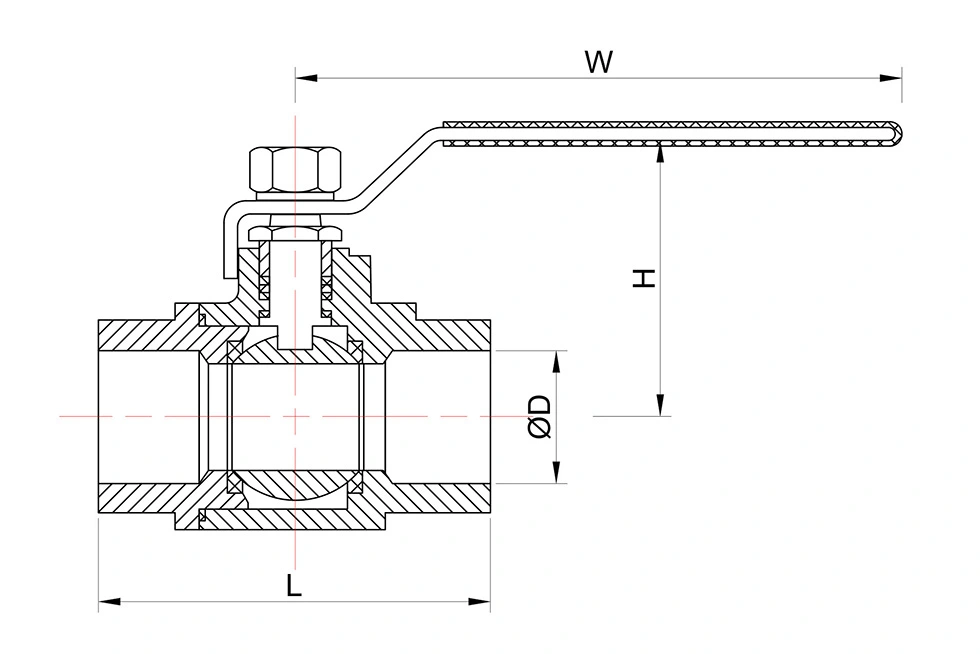

*N: Резбата завършва съгласно ANSI B 2.1 NPT
*B: Резбата завършва според BS21 BSP

Принцип на работа на клапана

Сферичен вентил контролира потока чрез завъртане на прецизно пробита топка вътре в тялото на клапана.

Отворена позиция

Когато дръжката е успоредна на тръбопровода, отворът през топката е подравнен с тръбата. Течността преминава вентилът с ниско съпротивление на потока.

Затворена позиция

Когато дръжката се завърти на 90 градуса, плътната страна на топката блокира пътя на потока. Седалките се притискат към топка за създаване на плътно затварящо уплътнение.

Заключваща функция

След като вентилът се отвори или затвори, заключващото устройство може да осигури позицията на дръжката. Това помага за предотвратяване неправилна работа, неразрешена работа или случайно движение, причинено от вибрации.

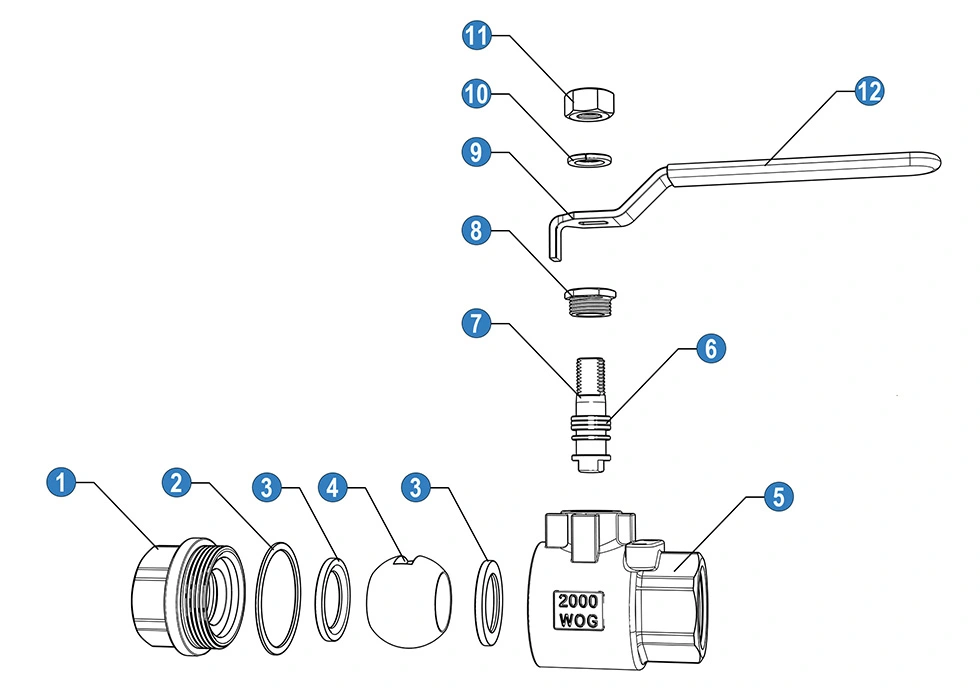

Дизайн за поддръжка от две части

Корпусът от две части позволява по-лесно разглобяване в сравнение с вентил от една част. Седалки, уплътнения и свързани уплътнителни части може да се проверява или заменя, когато е необходимо, което спомага за удължаване на работния живот на вентила.

Забележка: Сферичните кранове са предназначени главно за напълно отворено или напълно затворено обслужване. Дългосрочното дроселиране не се препоръчва защото може да повреди топката и седалките.

Приложими отрасли и причини

Бележка за избор: Въглеродната стомана е здрава и рентабилна, но не е най-добрият избор за силно корозивни среди. За корозивни химикали или морска среда трябва да се имат предвид неръждаема стомана или специални материали.
