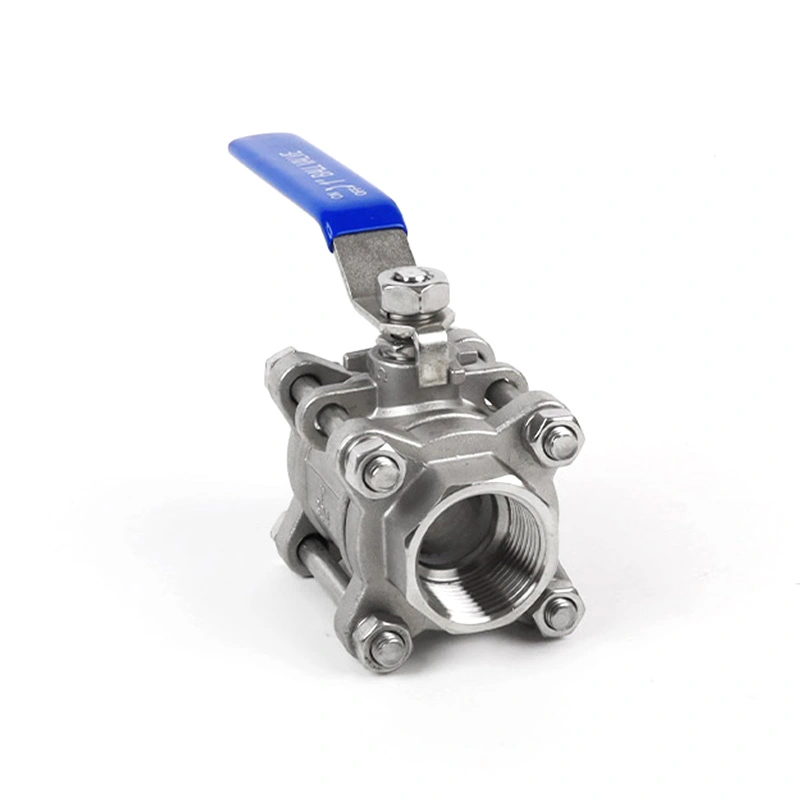

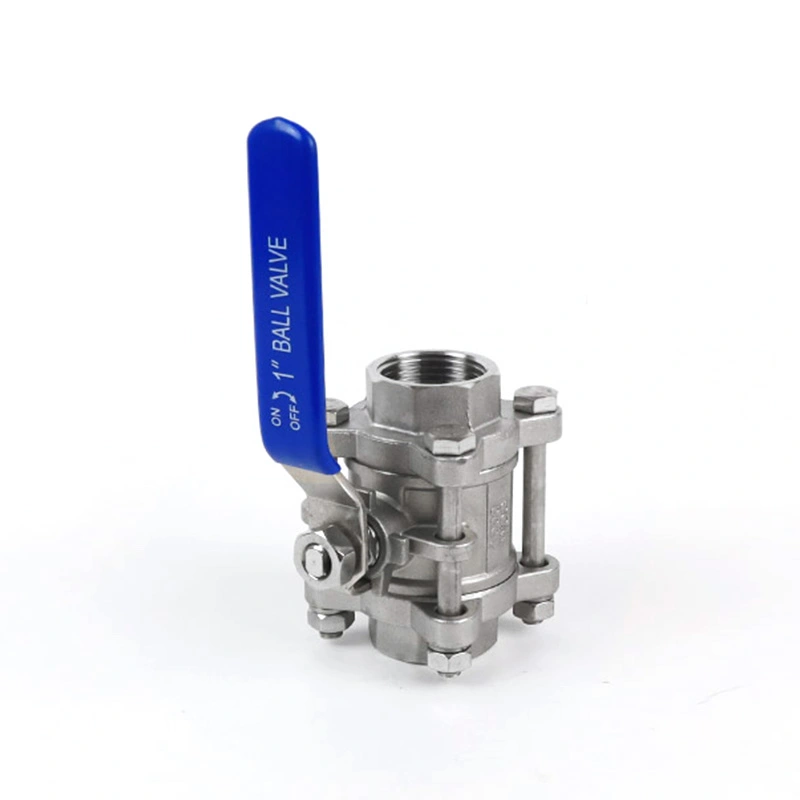

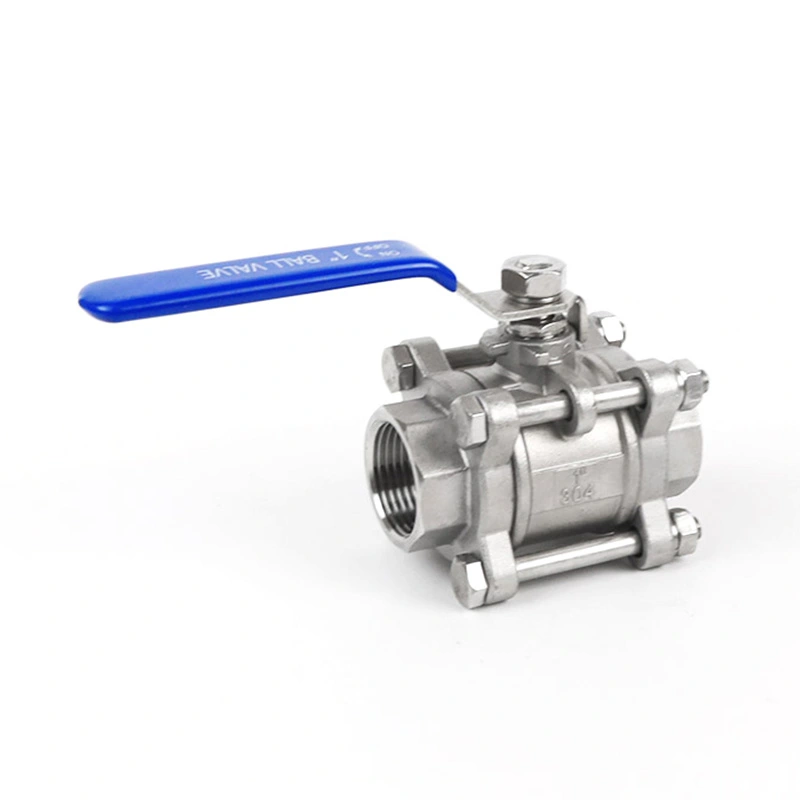

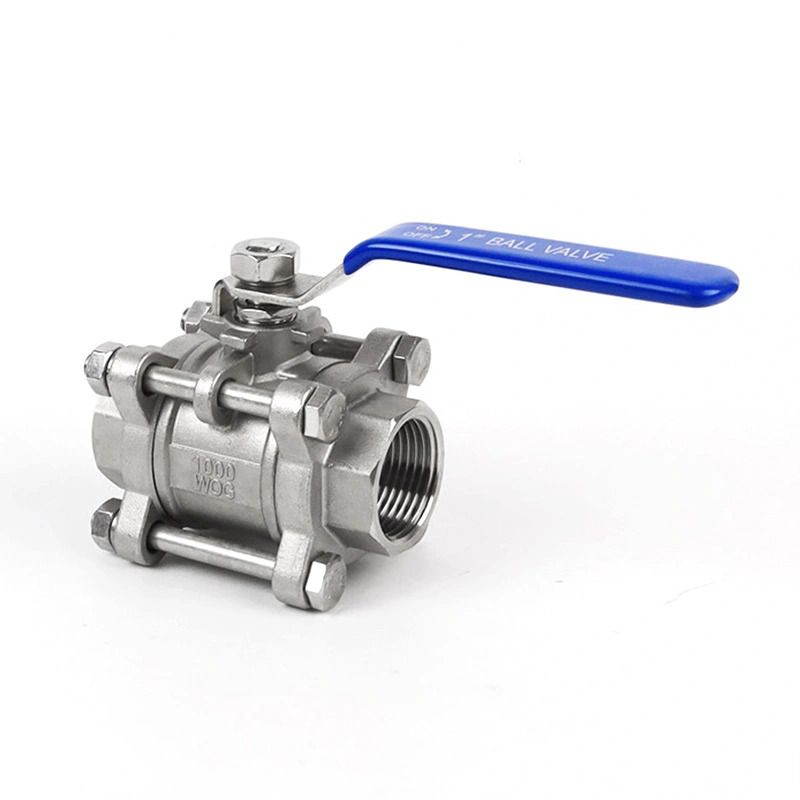

3PC тежкотоварен сферичен кран със заключващо устройство

Shangtai 3PC Heavy Duty сферичен кран със заключващо устройство е предназначен за промишлени тръбопроводни системи, изискващи сигурно изключване и контролирана ръчна работа. Конструкцията от три части осигурява достъп до вътрешните компоненти за поддръжка, докато заключващата се дръжка помага за предотвратяване на нежелано задействане на клапана. Различни конфигурации на седалка, уплътнение, налягане и температура могат да бъдат осигурени според работната среда и изискванията на приложението.

Предимства

1. Тежка конструкция от три части

Подсиленото тяло от три части е предназначено за обслужване на промишлени тръбопроводи, където се изисква здрава конструкция на вентила. Конструкцията от три части също така позволява вентилът да бъде отворен за проверка или поддръжка, без да се отстранява цялото тяло на вентила от тръбопровода.

2. Заключваща се дръжка за контролирана работа

Интегрираното заключващо устройство помага да се държи дръжката в избраната позиция на клапана и намалява риска от случайна или неразрешена работа. Тази функция е полезна в индустриални системи, където положението на вентила трябва да се контролира по време на работа или поддръжка.

3. Дизайн на стеблото против издухване

Стеблото се задържа отвътре, за да се предотврати изхвърлянето на стеблото, когато клапанът е под налягане. Тази конструкция осигурява допълнителна функция за безопасност за промишлено включване/изключване.

4. Опции за материал от неръждаема стомана

Стандартната конфигурация на материала включва опции SS316 и SS304 за тялото, топката, стеблото и други компоненти. PTFE се използва за опората на топката, фрикционния пръстен и уплътнението на стеблото в изброената конфигурация. Изборът на материал трябва да бъде съобразен с работната среда, налягането и температурата.

5. Възможност за налягане и температура

Вентилът е определен с клас на налягане CL150, максимално налягане от 540 PSI и температурен диапазон от -25 ℃ до 150 ℃ според посочената конфигурация. Действителното допустимо работно налягане трябва да се сравни с приложимите условия на налягане и температура преди избор.

6. Фабрично производство и контрол на качеството

Shangtai управлява производството на клапани, машинната обработка, сглобяването, проверката и изпитването под налягане в своята фабрика. Материалната документация и приложимите сертификати CE и ISO 9001 могат да бъдат предоставени според изискванията на продукта и поръчката.

Основни размери

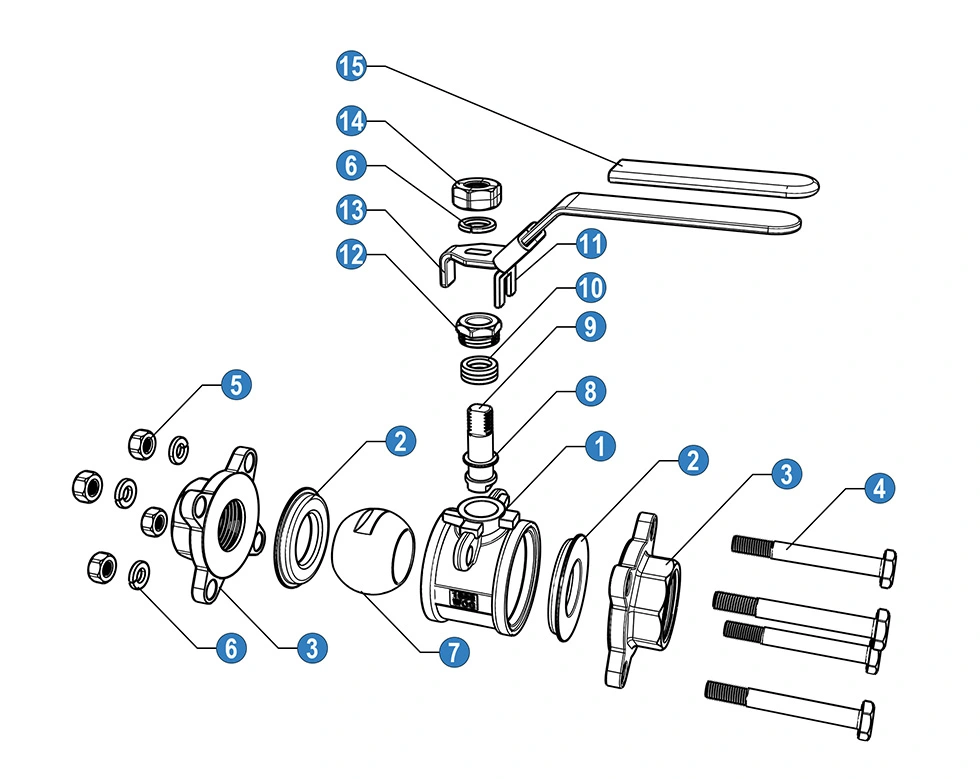

Материали и компоненти

* N: Краища на резбата според ANSI B 2.1 NPT

* B: Завършва на резбата според BS21 BSP

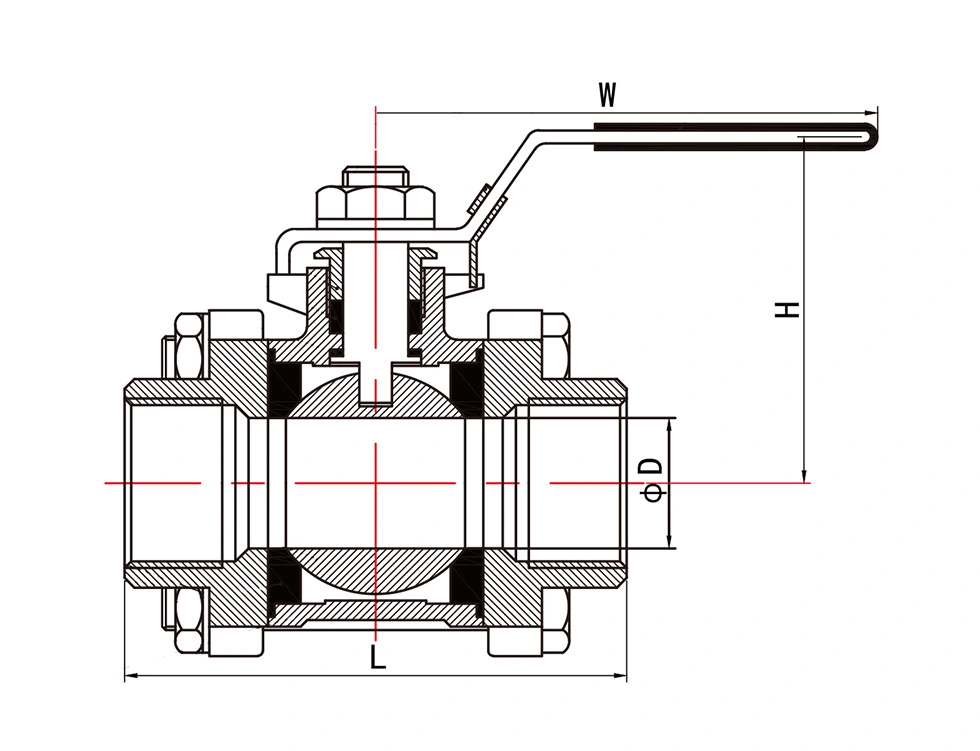

Общи размери

Kv Стойности

Kv (m3/h) = Дебит на водата в кубични метри на час, който ще генерира спад на налягането от 1 бар през вентила.

Приложения

Сферичният кран 3PC за тежък режим на работа със заключващо устройство е подходящ за приложения в промишлени тръбопроводи и оборудване, където се изисква ръчно изключване и контролирана работа на вентила, включително:

Нефт и газ

Химическа обработка

Нефтохимически заводи

Пречистване на водата

Системи за захранване и комунални услуги

ОВК и промишлени тръбопроводи

Системи за сгъстен въздух

Морско и корабостроене

ЧЗВ

1. Какво представлява 3PC тежкотоварен сферичен кран със заключващо устройство?

Това е сферичен кран от три части, предназначен за индустриално включване/изключване и оборудван със заключващо устройство на дръжката. Конструкцията от три части позволява достъп до вътрешните компоненти на клапана за проверка и поддръжка.

2. Какво е предназначението на заключващото устройство?

Заключващото устройство помага за фиксиране на дръжката в избраното отворено или затворено положение и намалява възможността за нежелано задействане на клапана по време на нормално обслужване или поддръжка.

3. Какво налягане и температура може да издържи този клапан?

Изброената конфигурация има клас на налягане CL150, максимално налягане от 540 PSI и температурен диапазон от -25 ℃ до 150 ℃. Действителното допустимо налягане трябва да бъде потвърдено в съответствие с размера на вентила, температурата, средата и приложимата стойност на налягането и температурата.

4. Какви материали са налични?

Посочената конфигурация използва компоненти SS316 и SS304, като PTFE се използва за опората на сачмата, фрикционния пръстен и уплътнението на стеблото. Други опции за материали може да са налични в зависимост от работната среда и изискванията на приложението.

5. Какви стандарти за свързване са налични?

Вентилът се предлага с накрайници с резба NPT и BSP. Краищата на резбата NPT следват ANSI B 2.1 NPT, докато краищата на резбата BSP следват BS21 BSP съгласно предоставената спецификация.

6. Каква е стойността на Kv на сферичен кран?

Kv показва дебита на водата в кубични метри на час, който води до спад на налягането от 1 бар през вентила. Изброените стойности на Kv могат да се използват като референтни, когато се оценява капацитетът на потока за различни размери на вентила.

7. Може ли вентилът да бъде персонализиран за различни приложения?

да Shangtai може да обсъди различни конфигурации на тялото, седалката, уплътнението, налягането, температурата, връзката и материала според изискванията на работната среда и приложението. Други материали са налични при поискване.

8. Какви стандарти се използват за вентила?

Предоставената спецификация се позовава на ASME B16.34 за проектиране и производство и стойности на налягането и температурата, докато API 598 се използва за тестване и проверка. Приложимият стандарт трябва да бъде потвърден за конкретната конфигурация и поръчка на клапана.

9. Може ли да се предоставят документи за материал и качество?

да Материалната документация и приложимите сертификати CE и ISO 9001 могат да бъдат предоставени в съответствие с конфигурацията на продукта и изискванията за поръчка.

10. Shangtai производител ли е?

да Shangtai произвежда клапана и управлява производството, машинната обработка, сглобяването, инспекцията и свързаните с тях процеси на доставка в своята фабрика в Уенжоу, Китай.
