3PC сферичен кран 2000WOG с ISO 5211 основа за задвижващ механизъм

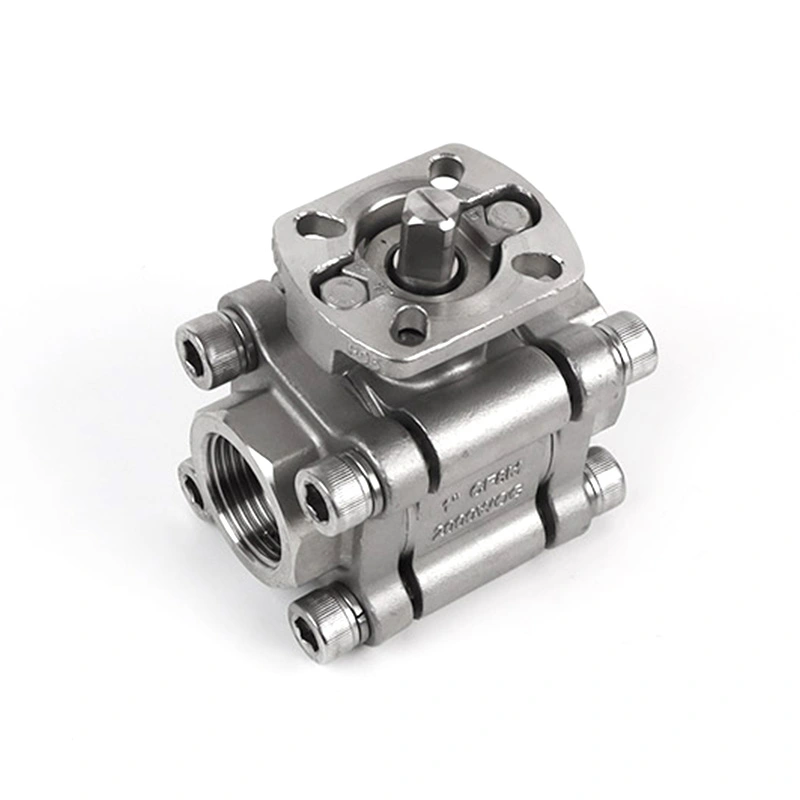

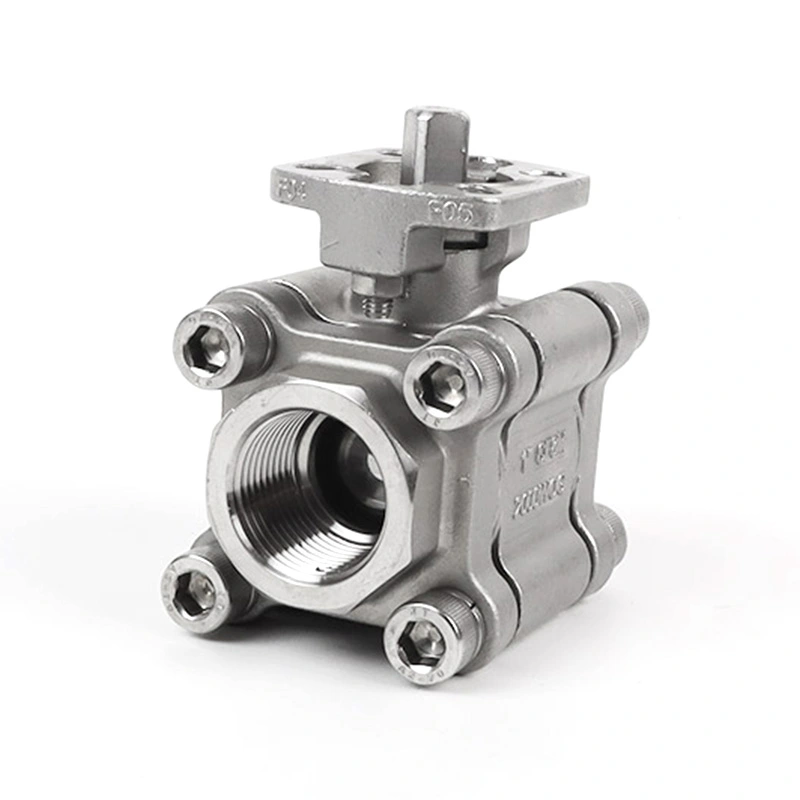

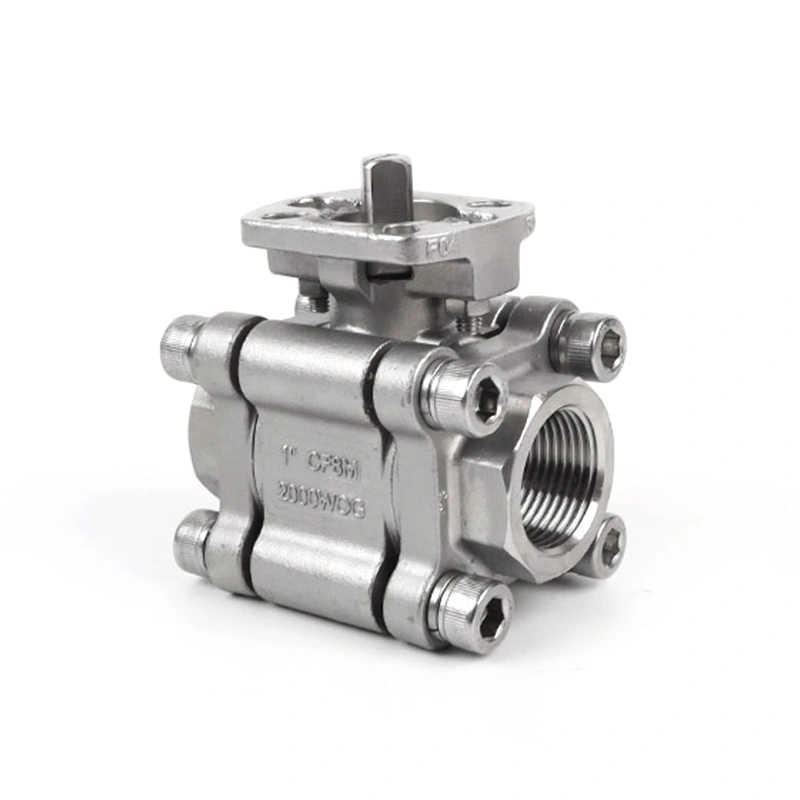

Shangtai 3PC сферичен кран 2000WOG с ISO 5211 основа за задвижващ механизъм е сферичен кран от три части от неръждаема стомана, предназначен за ръчно или автоматизирано обслужване на включване и изключване. Клапанът използва тяло от неръждаема стомана 316, топка и стебло, с монтажна основа ISO 5211 за монтаж на задвижващия механизъм. Предлага се в NPT и BSP резбови връзки и може да бъде конфигуриран за различни индустриални среди и работни условия.

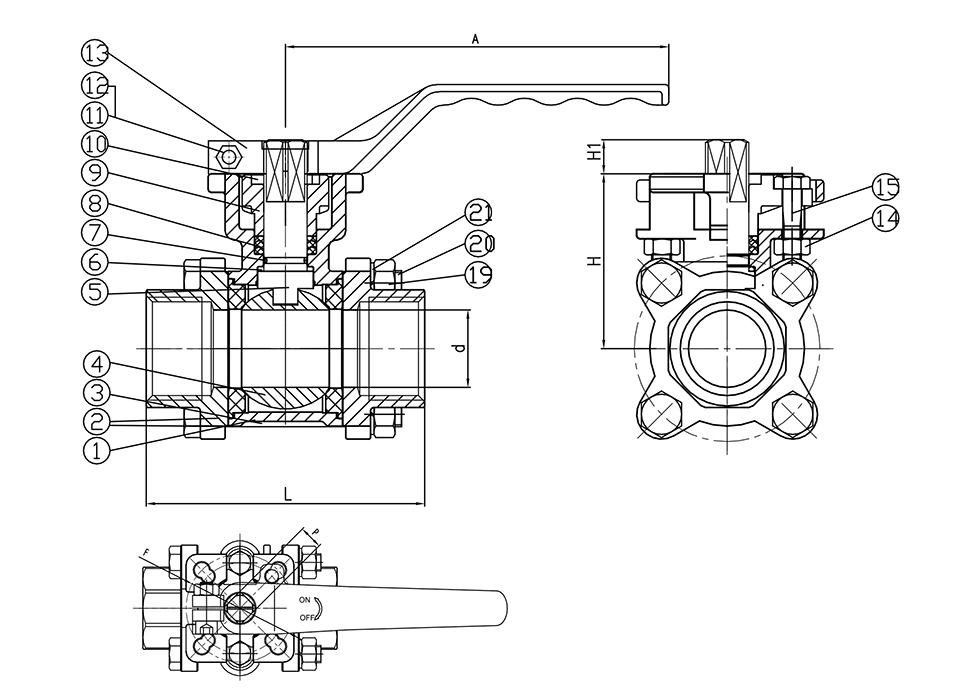

Основни размери

Общи размери:

Монтаж на задвижващия механизъм

Сферичният кран 3PC 2000WOG с ISO 5211 основа за задвижка е конфигуриран с ISO 5211 монтажна основа за монтаж на задвижка. Монтажните размери, показани в таблицата с общи размери, включително F и P, могат да се използват при проверка на съвместимостта на задвижващия механизъм. Необходимият задвижващ механизъм трябва да бъде избран според размера на вентила, работния въртящ момент и системните изисквания.

Тялото от три части осигурява достъп до вътрешните компоненти на клапана, когато е необходима проверка или подмяна. Конструкцията от неръждаема стомана и RPTFE конфигурацията на седалката могат да бъдат избрани за съвместими промишлени среди и работни условия.

Приложения

Този вентил може да се използва за управление на флуида за включване и изключване в промишлени тръбопроводни системи, включително пречистване на вода, услуги за нефт и газ, химическа обработка, сгъстен въздух, плъзгачи за оборудване и тръбопроводи за общи процеси. Съвместимостта на медиите трябва да бъде потвърдена от материалите на тялото, седалката и уплътнението преди избора.

За автоматизирани системи сферичният кран 3PC 2000WOG с основа ISO 5211 за задвижващ механизъм може да бъде сдвоен с подходящ пневматичен или електрически задвижващ механизъм според необходимия метод на управление и работен въртящ момент.

Предпазни мерки при употреба

1. Потвърдете, че номиналните стойности на налягането и температурата на вентила са подходящи за действителните работни условия преди монтажа.

2. Проверете монтажните размери на задвижващия механизъм и интерфейса, преди да изберете задвижващ механизъм.

3. Изберете седлото на клапана, уплътненията и другите намокрени компоненти според работната среда и температурата.

4. Избягвайте удар или прекомерна външна сила върху тялото на клапана, дръжката и резбовите връзки.

5. Инсталирането, монтирането на задвижващия механизъм и поддръжката трябва да се извършват в съответствие с приложимите процедури за вентил и тръбопровод.

Доставка и опаковане

Клапаните са опаковани в велпапе и кутии от шперплат за износ. Спецификациите на опаковката могат да се коригират според размера на клапана, количеството на поръчката и изискванията за транспортиране.

ЧЗВ

1. Какво е максималното работно налягане на 3PC сферичен кран 2000WOG с ISO 5211 основа за задвижващ механизъм?

Посоченото максимално налягане е 1975 PSI. Допустимото работно налягане трябва да бъде потвърдено в съответствие с размера на вентила, температурата, средата и приложимата оценка на налягането и температурата.

2. Каква е целта на основата на ISO 5211?

Базата ISO 5211 осигурява стандартизиран интерфейс за монтиране на задвижващ механизъм. Размерът на задвижващия механизъм и монтажните размери трябва да се сравнят с размерите F и P на вентила преди монтажа.

3. Какви материали са използвани за вентила?

Основната конфигурация използва CF8M за тялото и капачката, 316 за топката и стеблото, RPTFE за седалката и PTFE, Viton и 304 неръждаема стомана за други изброени компоненти.

4. Може ли вентилът да се използва с пневматични или електрически задвижки?

да Вентилът може да бъде конфигуриран за работа със задвижка. Задвижващият механизъм трябва да бъде избран според размера на вентила, работния въртящ момент, интерфейса за монтаж и изискванията за управление.

5. Какви стандарти за свързване са налични?

Изброените опции за свързване са накрайници с резба NPT и BSP. Приложимата връзка трябва да бъде потвърдена при подаване на поръчка.

6. Могат ли да бъдат доставени други материали?

да Други материали са налични при поискване, в зависимост от необходимото налягане, температура, среда и конфигурация на компонентите.
