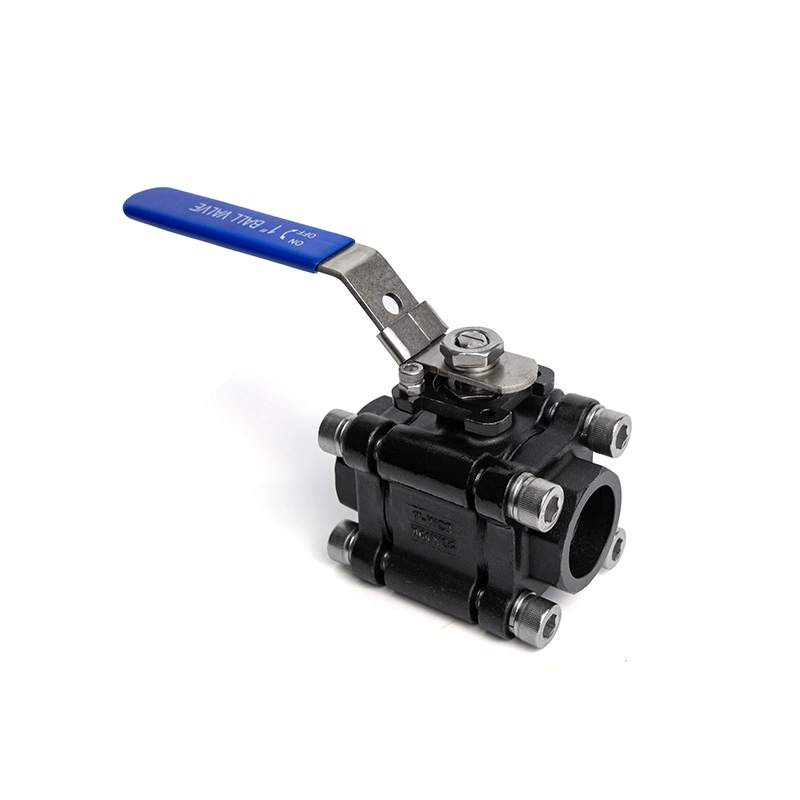

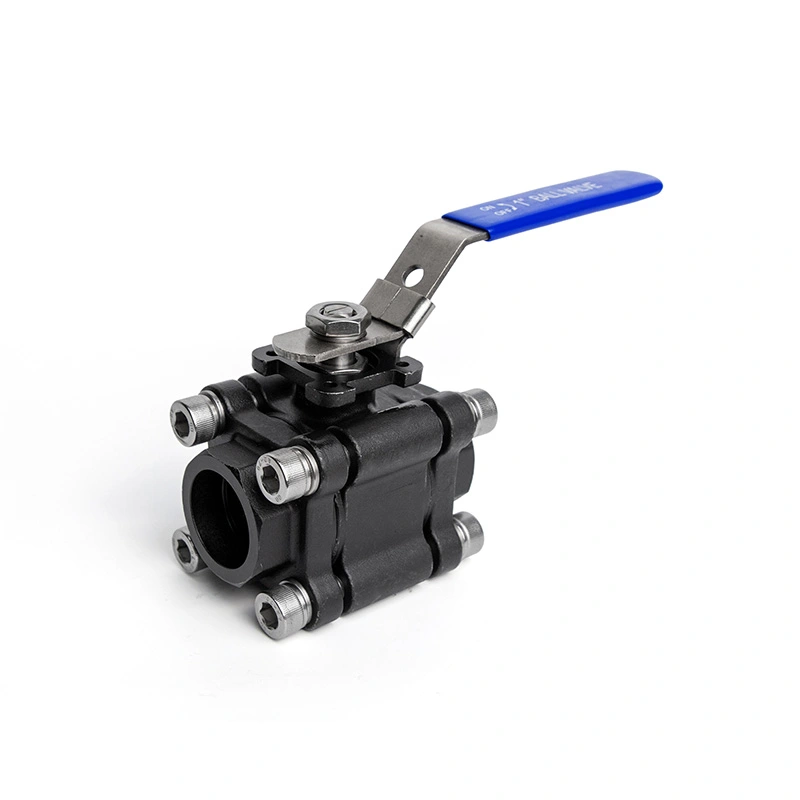

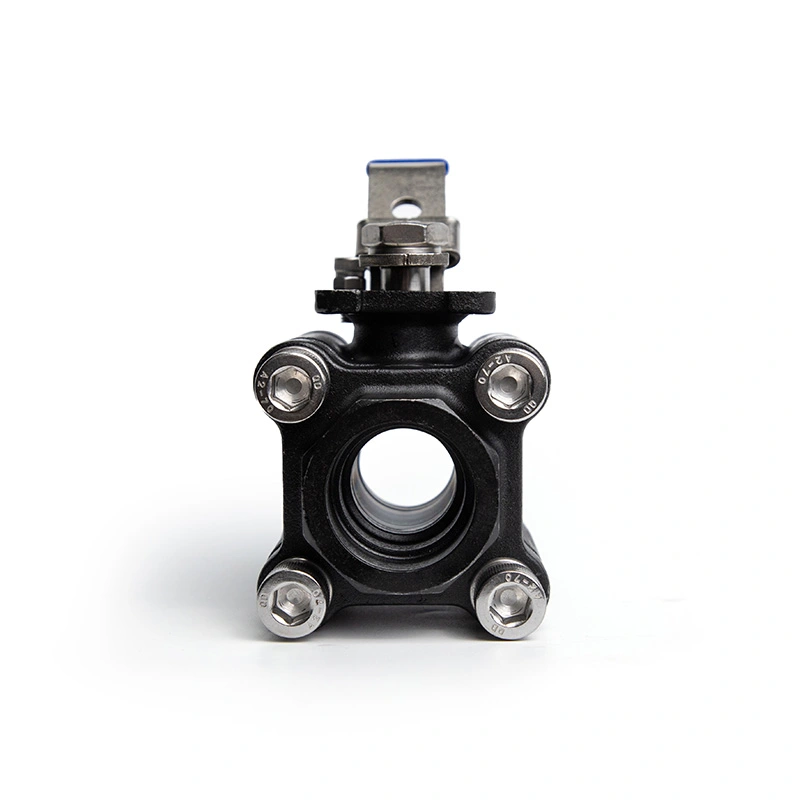

3PC сферичен кран от въглеродна стомана 2000WOG

3PC сферичен кран от въглеродна стомана 2000WOG е сферичен кран от три части с удължено стебло за изолирани тръбопроводи, вкопани инсталации и приложения, където работната точка трябва да бъде разширена. Рейтингът 2000WOG и конструкцията от три части го прави подходящ за управление на флуиди при високо налягане. Вентилът може да се разглоби за проверка и смяна на седалки или уплътнения.

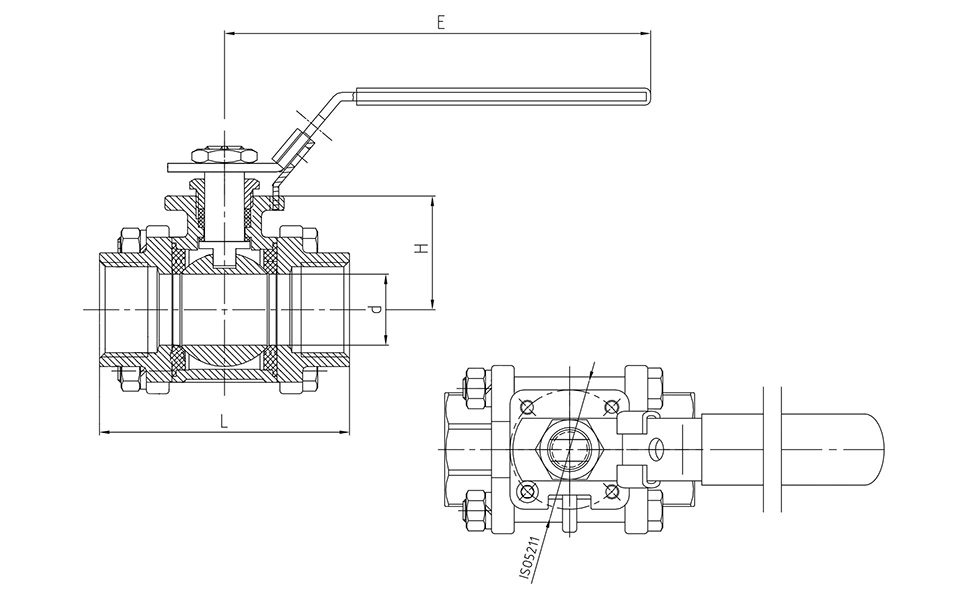

Основни размери

N: Краища на резбата според ANSI B 2.1 NPT
B: Резбата завършва според BS21 BSP

Ключови характеристики

1. Удължено стебло за специални условия на монтаж

Удълженото стебло осигурява достъп до работната точка на вентила, когато тръбопроводът е изолиран, заровен или монтиран на място с ограничен достъп. Структурата на стеблото против издухване помага да се задържи стеблото вътре в тялото на клапана, когато вентилът е под налягане.

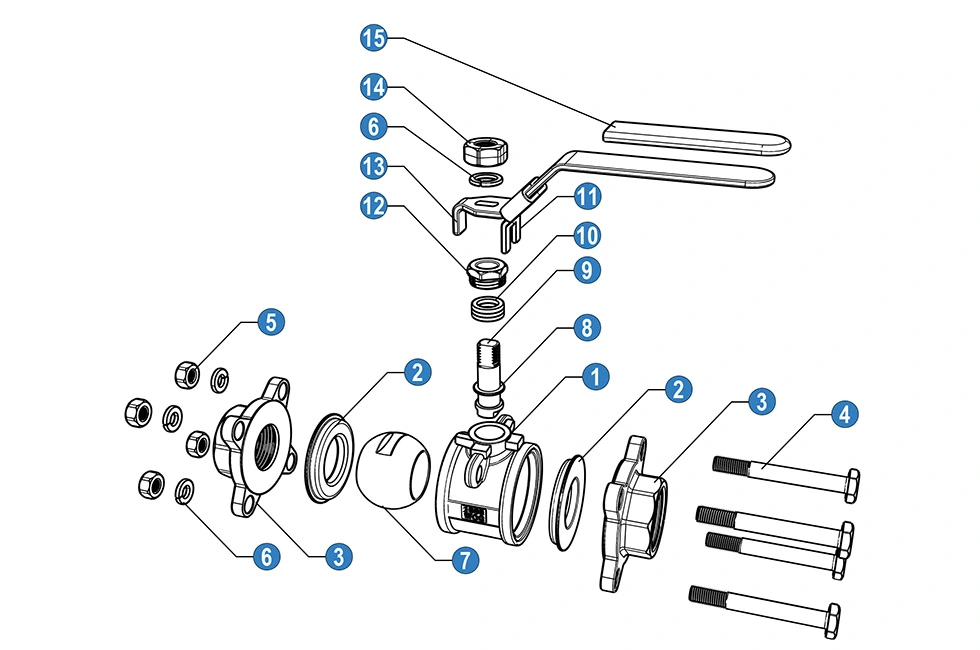

2. Конструкция от три части

Корпусът от три части позволява вентилът да се отваря за проверка и поддръжка. Седалки, уплътнения и други вътрешни компонентите могат да бъдат достъпни за подмяна, когато е необходимо. Тази конструкция е практична за промишлен тръбопровод системи, където се изисква периодична поддръжка.

3. 1975PSI максимално налягане

The3PC сферичен кран от въглеродна стомана 2000WOGе посочен с максимално налягане от 1975PSI. The приложимото работно налягане зависи от размера на вентила, температурата, средата и номиналното налягане-температура. The Обозначението 2000WOG се отнася за услуги за вода, нефт и газ при приложимите рейтингови условия.

4. NPT и BSP връзки

Клапанът се предлага с резбови връзки NPT и BSP. Изборът на връзка трябва да съответства на тръбопровода стандартни и монтажни изисквания.

Материали и стандарти

Доставената конфигурация използва ASTM A351 316 за тялото на клапана, ASTM A182 F316 за топката и стеблото и RPTFE (PTFE+15%fv) за седалката. Други материали са налични при поискване според изискваните условия на обслужване.

Проектирането и производството се основават на ISO 17292/API 608. Тестването и проверката следват API 598, докато Номиналните стойности на налягането и температурата се отнасят за ASME B16.34. Посоченият температурен диапазон е от -25 ℃ до 150 ℃.

Контрол на качеството

Инспекцията на производството обхваща проверка на входящия материал, изпитване под налягане, тестове за уплътняване и готов клапан проверка. Могат да бъдат предоставени протоколи от изпитвания на материалите и приложима продуктова документация според клапана изисквания за конфигурация и поръчка.

Налична е документация по ISO 9001 и CE за приложимите конфигурации. Материал, седалка и уплътнителни компоненти могат също да бъдат избрани според необходимото налягане, температура и среда.

Приложения

Сферичният кран от въглеродна стомана 3PC 2000WOG може да се счита за обслужване при високо налягане в промишлени тръбопроводи системи, включително обработка на вода, нефт и газ, химическа обработка, сгъстен въздух и общ контрол на течности. The удълженото стебло е особено полезно, когато изолацията или дълбочината на монтаж затрудняват стандартното стебло на клапана достъп.

Преди да изберете, потвърдете работното налягане, температурата, средата, размера на вентила, типа връзка и наличността място за монтаж. Трябва да се провери съвместимостта на материалите за тялото, топката, стеблото и седалката.

ЧЗВ

1. Какво е максималното работно налягане на 3PC сферичен кран от въглеродна стомана 2000WOG?

Данните за продукта посочват максимално налягане от 1975PSI. Трябва да се потвърди действителното допустимо работно налягане според размера на вентила, температурата, средата и приложимата оценка на налягането и температурата.

2. За какво се използва удълженото стебло?

Удълженото стебло се използва за изолирани тръбопроводи, вкопани инсталации и места, където работи вентилът точката трябва да бъде разположена далеч от тръбопроводната връзка.

3. Какви резбови връзки са налични?

Предлагат се резбови съединения NPT и BSP. Връзката трябва да бъде избрана според стандарта на тръбопровода и изисквания за монтаж.

4. Могат ли материалите на клапаните да бъдат персонализирани?

да Други материали за тяло, топка, стебло, седалка и уплътнителни материали могат да бъдат доставени според необходимата среда, налягане и температура.

5. Какви документи могат да бъдат предоставени?

Могат да бъдат предоставени протоколи от изпитвания на материалите и приложими документи за проверка или продукти в зависимост от клапана изисквания за конфигурация и поръчка. Налична е документация по ISO 9001 и CE за приложимите конфигурации.

6. Как се опакова клапанът за износ?

Клапаните са опаковани в велпапе и кутии от шперплат за износ. Спецификациите на опаковката могат да бъдат коригирани според размера на клапана, количеството и изискванията за транспортиране.
