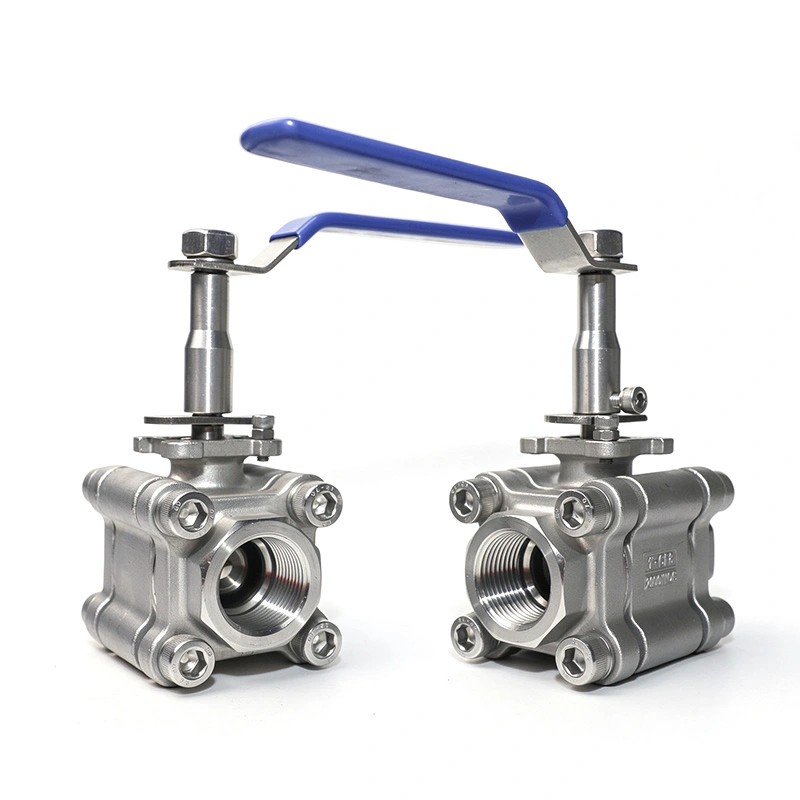

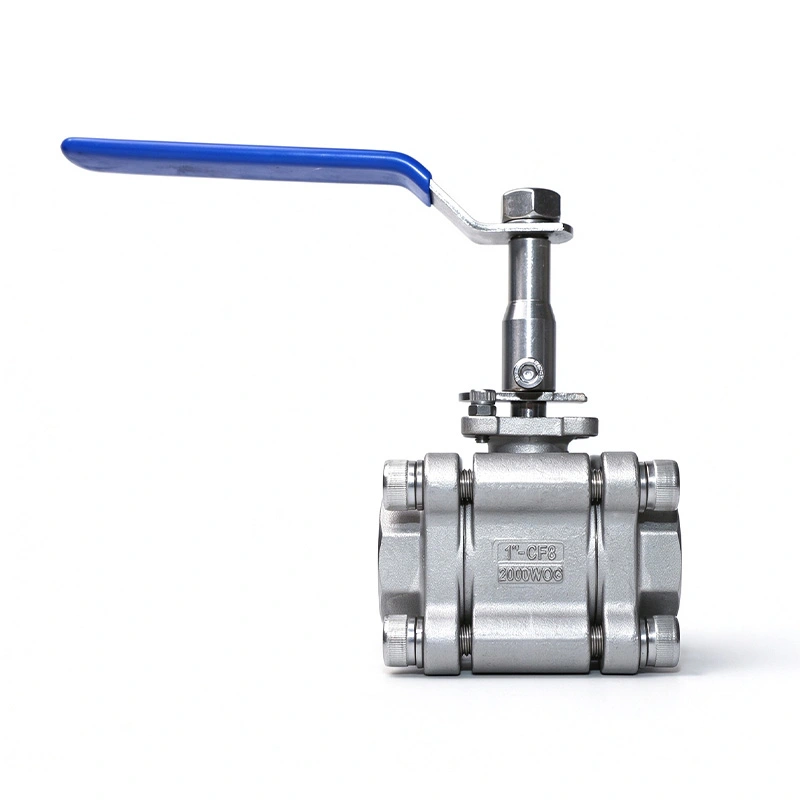

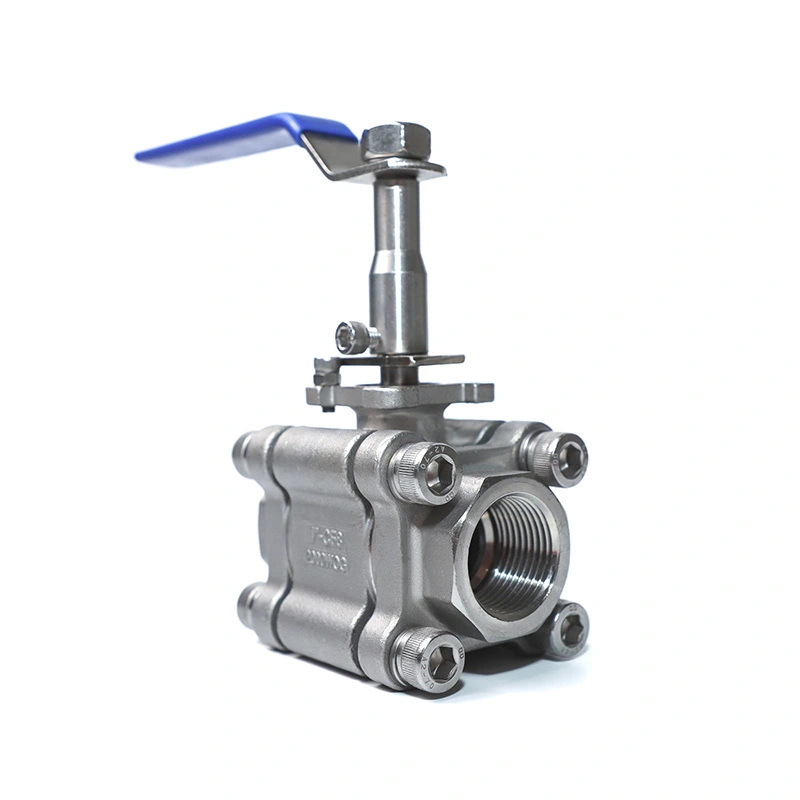

3PC сферичен кран от неръждаема стомана 2000WOG удължено стебло

3PC сферичен кран от неръждаема стомана 2000WOG с удължено стебло е предназначен за изолирани тръбопроводи, вкопани инсталации и други приложения, при които работната точка на вентила трябва да бъде разширена. Вентилът е изработен от неръждаема стомана 316 тяло, топка и стебло, конструкция от три части и резбови връзки NPT или BSP. Удълженото стебло позволява на вентил, който трябва да се управлява далеч от изолираната или заровена част на тръбопровода.

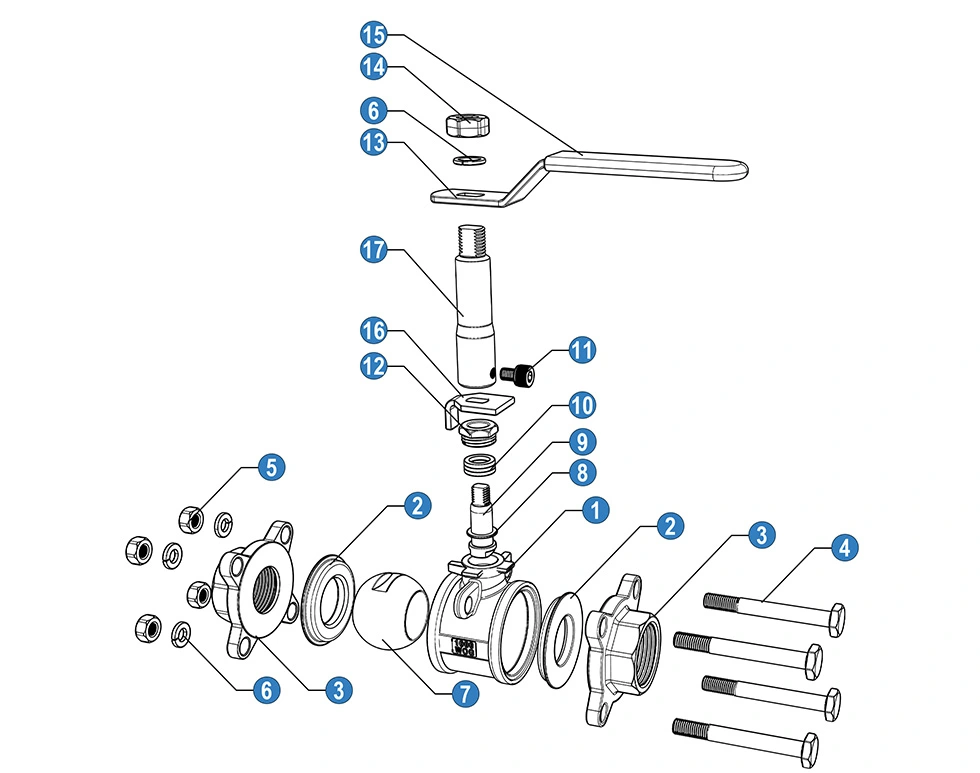

Основни размери

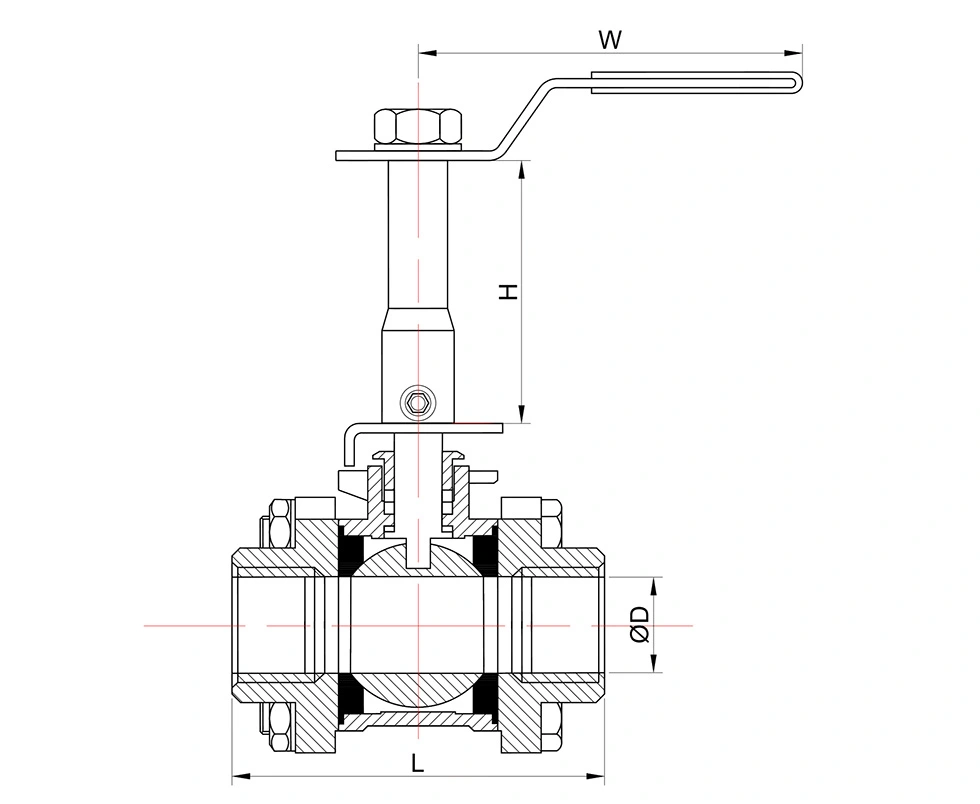

Общи размери:

Ключови характеристики

1. Удължено стебло за изолирани и вкопани тръбопроводи

Удълженото стебло поставя работната точка над или далеч от зоната на свързване на тръбопровода. Тази конфигурация е полезен, когато изолацията на тръбата, подземната инсталация или ограниченият достъп затрудняват работата със стандартен шпиндел. Стъблото също използва структура против издухване за работа под налягане.

2. Конструкция от неръждаема стомана 316

Тялото е направено от неръждаема стомана ASTM A351 CF8M, докато топката и стеблото използват ASTM A182 F316. Тези материали осигуряват устойчивост на корозия за съвместими приложения с вода, нефт, газ и промишлени течности. Седалката RPTFE е определени за посочения температурен диапазон и условия на експлоатация.

3. Тяло от три части

Корпусът от три части позволява достъп до вътрешните компоненти за проверка и поддръжка. Вентилът може да бъде разглобява се, когато седалката, уплътненията или други вътрешни части трябва да бъдат проверени или сменени, което е полезно за поддръжка на инсталирани тръбопроводни системи.

4. Рейтинг на налягане 2000WOG

3PC сферичният кран от неръждаема стомана 2000WOG с удължено стебло е предназначен за управление на флуиди при високо налягане, с максимално налягане от 1975 PSI, посочено в данните за продукта. Приложимото работно налягане трябва да бъде потвърдено според размера на вентила, температурата, средата и съответния рейтинг налягане-температура.

Стандарти и контрол на качеството

Вентилът е произведен в съответствие с изискванията на ISO 17292/API 608, с посочени стойности за налягане и температура към ASME B16.34 и тестване и инспекция съгласно API 598. Инспекцията на производството включва входящ материал проверки, изпитване под налягане, тестове за уплътняване и проверка на готови клапани.

Налична е документация по ISO 9001 и CE за приложими конфигурации на клапани. Докладите за изпитване на материали също могат да бъдат предоставени съгласно изискванията на поръчката и документацията.

Приложения

3PC сферичният кран от неръждаема стомана 2000WOG с удължено стебло може да се използва в тръбопроводни системи, където удължен клапан изисква се експлоатация, включително изолирани технологични линии, вкопани тръбопроводи, пречистване на вода, нефтени и газови системи, химическа обработка и общ промишлен контрол на течности.

Преди да изберете, проверете средата на тръбопровода, работното налягане, температурата, стандарта на свързване и наличността място за монтаж. Съвместимостта на материалите също трябва да бъде потвърдена за тялото, топката, стеблото и седалката.

ЧЗВ

1. За какво се използва удълженото стебло?

Удълженото стебло се използва за изолирани тръбопроводи, вкопани инсталации и други места, където вентилът работната точка трябва да бъде позиционирана далеч от тръбопроводната връзка. Той осигурява достъп до вентила без премахване на заобикалящата изолация или разкриване на заровената секция на тръбопровода.

2. Какви материали са използвани за вентила?

Тялото е ASTM A351 CF8M (316), докато топката и стеблото са ASTM A182 F316. Стандартната седалка е RPTFE (PTFE+15%fv). Предлагат се и други материали според необходимите условия на обслужване.

3. Какъв диапазон на налягане и температура поддържа вентилът?

Данните за продукта посочват максимално налягане от 1975 PSI и температурен диапазон от -25 ℃ до 150 ℃. Действително допустимо налягането зависи от размера на вентила, температурата, средата и приложимата стойност на налягането и температурата.

4. Какви резбови връзки са налични?

Стандартните резбови връзки са NPT и BSP. Други изисквания за свързване могат да бъдат обсъдени според спецификация на тръбопровода.

5. Могат ли материалните и уплътнителните компоненти да бъдат персонализирани?

да Други материали за тяло, топка, стебло, седалка и уплътнителни материали могат да бъдат доставени според работната среда, налягането и температурни изисквания.

6. Какви документи са налични?

Приложимата продуктова документация може да включва доклади от изпитвания на материалите, записи от проверки и ISO 9001 или CE документация за съответната конфигурация на клапана.

7. Как се опакова клапанът за износ?

Клапаните са опаковани в велпапе и кутии от шперплат за износ. Опаковката може да се коригира според размера на клапана, количеството на поръчката и транспортните изисквания.
