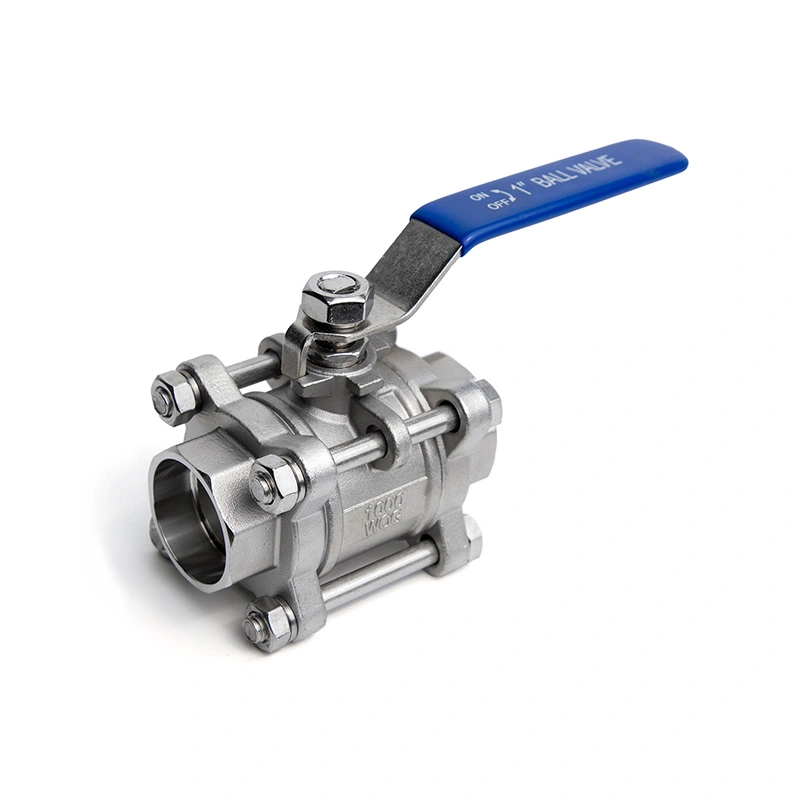

3PC сферичен кран от неръждаема стомана със заварени краища

Сферичният кран от неръждаема стомана със заварени кранове 3PC съчетава корпус от три части от неръждаема стомана със заварени краища за компактни, постоянни тръбопроводни връзки. Неговата конструкция с разделено тяло позволява достъп до вътрешни уплътнения и други сервизни компоненти, след като вентилът е изолиран и понижено налягане. Проходът за поток с пълен порт поддържа ниско съпротивление на потока, докато дизайнът с топка и седло осигурява двупосочно изключване за съвместими течности. Подходящ е за тръбопроводи с високо налягане в нефт и газ, химическа обработка, пречистване на вода и други промишлени системи.

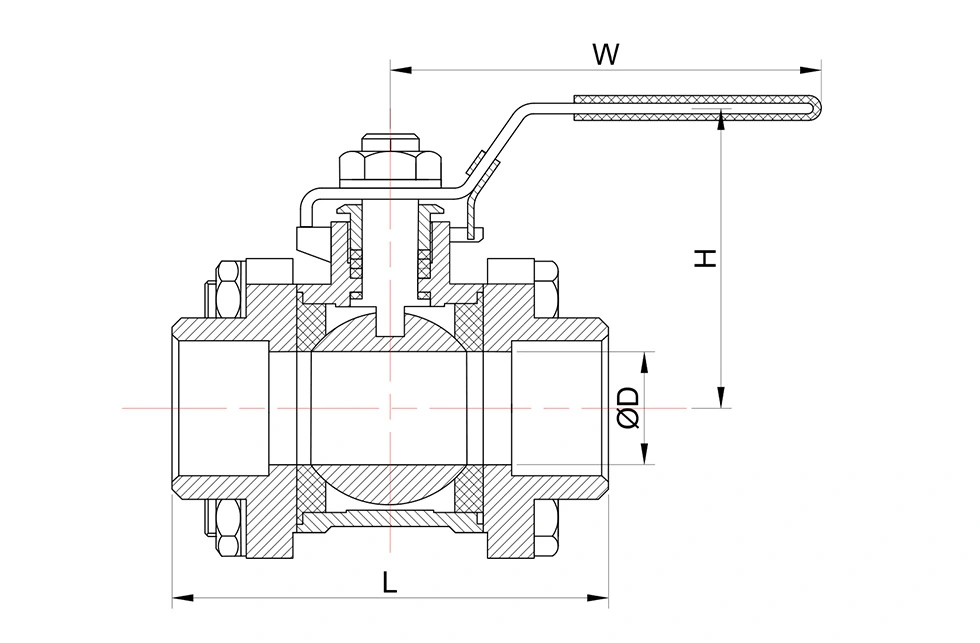

Основни размери

* N: Краища на резбата съгласно ANSl B 2.1 NPT
* B: Завършва на резбата според BS21 BSP

KvVALUES

Kv (m3/h) = Дебит на водата в кубични метри на час, който ще генерира спад на налягането от 1 бар през вентила.

Функции на клапана и ключови характеристики

1. Заваръчна връзка

Заваръчните краища са обработени до определените размери на свързване за заварен монтаж със съвместим тръбопровод. Тази връзка обикновено се използва при промишлени линии с малък отвор, където се изисква постоянна връзка тръба-вентил. Заваряването трябва да следва приложимата тръбопроводна спецификация и процедура.

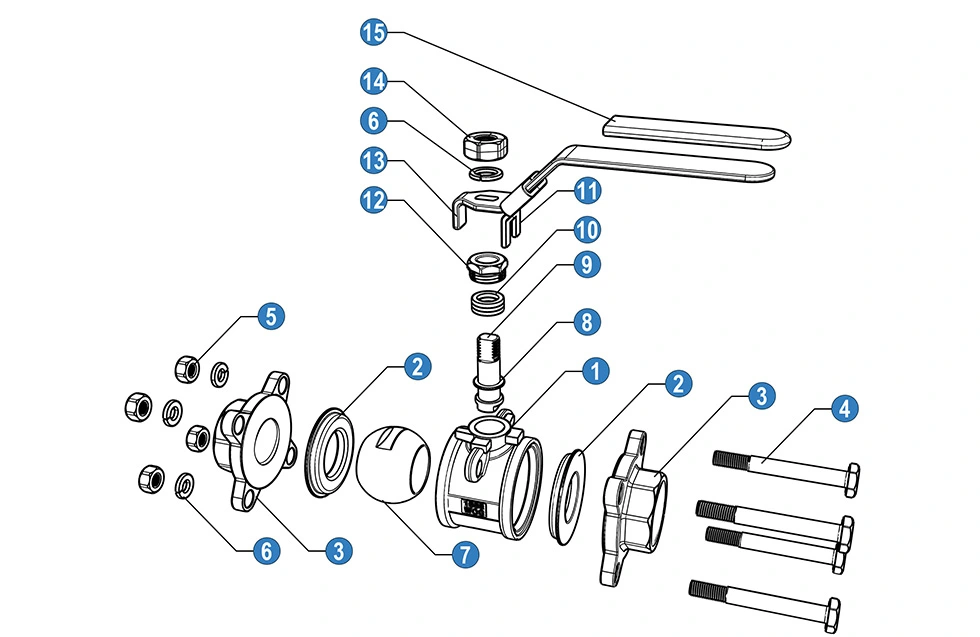

2. Тяло от три части

Тялото с болтове от три части позволява достъп до вътрешните компоненти на вентила, след като тръбопроводът е изолиран и разхерметизиран. Уплътненията и други части, които могат да се обслужват, могат да бъдат проверени или сменени, без да се подменя целия вентилен възел.

3. Уплътнение на топката и седалката

Топката се върти срещу седалката, за да отвори или затвори прохода на потока. Вентилът осигурява затваряне и в двете посоки на потока, когато избраните седалка и уплътнителни материали са подходящи за условията на експлоатация. Каналът на потока също така позволява на течността да преминава през клапана с ограничена пречка, когато е напълно отворен.

4. Конструкция от неръждаема стомана

Конструкцията от неръждаема стомана е налична за приложения, включващи съвместими вода, нефт, газ и химически среди. Изборът на материал трябва да вземе предвид състава на течността, концентрацията, работната температура, налягането и условията на корозия.

Относно Шантай

Shangtai е базирана в Wenzhou, Zhejiang, Китай, и произвежда промишлени клапани за вътрешния и експортния пазар. Неговите производствени дейности обхващат механична обработка, монтаж на клапани, изпитване под налягане, инспекция и маркиране на продукта.

Системата за управление на качеството е сертифицирана по ISO 9001 и е налична CE документация за приложимите продукти. Инспекцията може да включва проверки на входящите материали, инспекция в процеса, инспекция на завършен клапан и проверки преди изпращане в съответствие с изискванията на поръчката.

За сферичните кранове със заварка с гнездо могат да бъдат доставени различни конфигурации на свързване в съответствие с необходимите размери и приложимите стандарти. Конфигурации тип A и тип B за заваряване на гнездо са налични за специфични изисквания, като размерите на връзката са потвърдени преди производството.

ЧЗВ

1. Каква е разликата между заварени в гнездо и резбови съединения?

Връзките със заваръчна муфа използват заварена връзка между вентила и тръбата, докато резбовите връзки разчитат на съвпадащи тръбни резби. Заварените краища обикновено се определят за тръбопроводи с малък отвор, където се изисква постоянна заварена връзка. Подходящата връзка зависи от стандарта на тръбопровода, налягането, температурата и изискванията за монтаж.

2. Предлагат ли се различни конфигурации за заваряване на муфа?

да Могат да бъдат доставени различни конфигурации за заваряване на муфа в съответствие с необходимите размери и приложимите стандарти за тръбопроводи. Изискванията за типа връзка и размерите трябва да бъдат потвърдени преди производството, особено за резервни клапани и експортни проекти.

3. Може ли вентилът да бъде отворен за вътрешна поддръжка?

да Тялото от три части може да бъде отделено, след като тръбопроводът е бил изолиран и разхерметизиран, което позволява вътрешните уплътнения и други сервизни компоненти да бъдат проверени или подменени. Вентилът не трябва да се разглобява, докато тръбопроводът е под налягане.

4. Какви документи са налични с вентила?

ISO 9001 и CE документация могат да бъдат предоставени за приложими конфигурации. Документация за материали, записи от инспекции, протоколи от изпитвания и чертежи на продукти също могат да бъдат доставени според изискванията на поръчката и проекта.

5. Какви приложения са подходящи за 3PC сферичен кран от неръждаема стомана със заварени краища?

Вентилът може да се използва за съвместими флуиди в нефт и газ, нефтохимия, химическа обработка, пречистване на вода, производство на електроенергия и общи промишлени тръбопроводи. Материалът, седалката и уплътнителните компоненти трябва да бъдат избрани според действителната среда, налягане и температура.

6. Каква информация е необходима за избор на вентил?

Ключовата информация включва размер на вентила, номинално налягане, размери на заваръчния шев, работна среда, работно налягане, температура, корпус и уплътнителни материали, количество и приложими стандарти. За проекти за подмяна могат също да бъдат предоставени чертежи на съществуващи клапани или информация за размерите за потвърждение.
