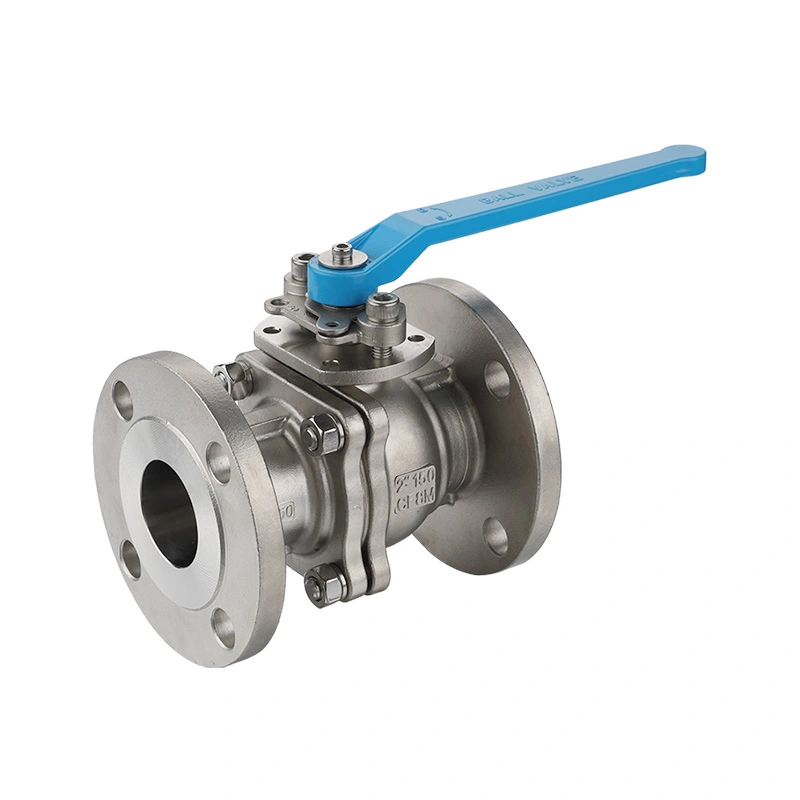

Сферичен кран с фланец ANSI 150LB от неръждаема стомана

Сферичен кран от неръждаема стомана ANSI 150LB е сферичен кран от неръждаема стомана с фланцови крайни връзки, предназначен за тръбопроводни системи, използващи клас на налягане ASME Class 150. Той използва въртяща се на четвърт оборот топка за стартиране или спиране на потока от съвместими флуиди и обикновено се използва за включване/изключване на изолация в индустриални тръбопроводни системи.

ANSI 150LB се отнася за клас на налягане ASME Class 150. Действителното допустимо работно налягане зависи от размера на вентила, материала, работната температура и приложимата стойност на налягането и температурата. Конструкцията от неръждаема стомана осигурява устойчиво на корозия тяло на вентила и може да бъде специфицирана с материали като неръждаема стомана 304 или 316 според приложението.

Фланцовата връзка позволява вентилът да бъде завинтен директно към съответстващи фланци на тръбопровода, осигурявайки практичен метод на свързване за индустриални тръбопроводни системи и улеснявайки бъдеща проверка или поддръжка. Механизмът на сферичния кран осигурява бърза работа на четвърт оборот за отваряне и затваряне на тръбопровода.

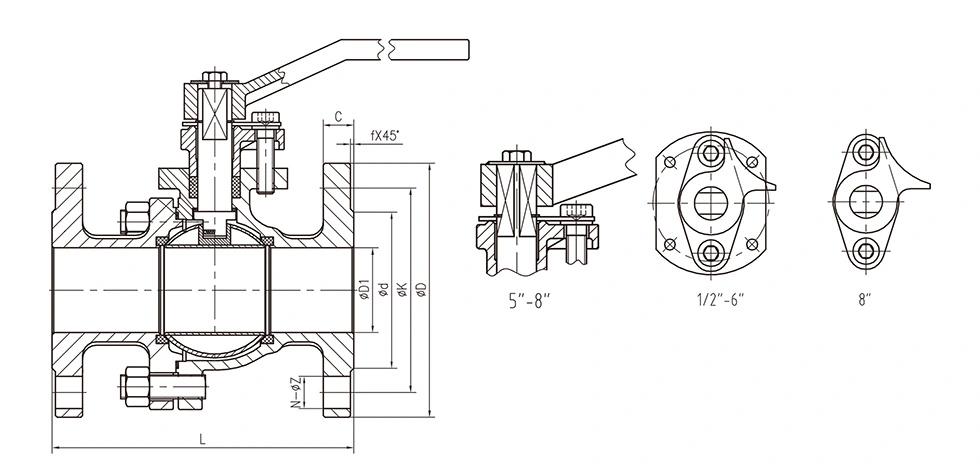

Основни размери

Общи размери:

Индустриални приложения

Нашият сферичен кран от неръждаема стомана ANSI 150LB приема уникална тристепенна система за уплътняване на стеблото, оптимизирана за работа с висок цикъл, колебания на налягането и работни условия на газообразна среда. Осигурява стабилност при нулеви течове и изключителни характеристики против умора за различни промишлени флуидни системи:

Петролна и химическа промишленост

Подходящ за технологични тръбопроводи, разклонителни линии и пренос на леки газове. Многостепенното уплътнение на стеблото надеждно предотвратява изтичането на запалими и експлозивни среди при променливо налягане.

Специални газови системи

Идеален за контури с високо налягане на азот, кислород, водород и сгъстен въздух, широко използвани в газ за лазерно рязане снабдяване, бензиностанция и често стартиране-стоп газопроводи.

Енергия и топлотехника

Приложимо за тръбопроводи за комунални услуги и спомагателни флуидни тръбопроводи. Устоява на стареенето на уплътненията, причинено от редуване температура и налягане, осигуряващи дълготрайна стабилна работа.

Фармацевтична и фина химическа промишленост

Осигурява плътна изолация за корозивни и чисти процесни течности. Дизайнът на двупосочно запечатване избягва средата течове и външни замърсявания, отговарящи на високи стандарти за безопасност и санитарни норми.

Общи промишлени и хидравлични системи

Перфектен за стендове за изпитване под налягане и автоматизирано оборудване за течности. Отлично действие против умора се адаптира към чести превключвания и работни сценарии на импулсно налягане.

Защо да изберете Shangtai?

Изключителна 3-степенна система за уплътняване на стеблото

Снабден с пирамидално самозатягащо се първично уплътнение, вторично уплътнение с О-пръстен от Viton и пружинен V-пръстен с Belleville третичен печат. Неговата самоусъвършенстваща се производителност на уплътняване компенсира износването и термичната деформация, елиминирайки стъблото изтичане по време на продължителна работа с висок цикъл.

Двупосочна защитна структура

Модернизираната уплътнителна система предотвратява вътрешното изтичане на среда и блокира външния прах, влага и примеси от навлизане във вентила, което ефективно удължава експлоатационния живот и намалява разходите за поддръжка.

Стандартизирано американско стандартно производство

Произведен и тестван по API 608 / ISO 17292, ASME B16.34 и API 598. Съвместим с ASME B16.5 (фланец) и ASME B16.10 (лице в лице) стандарти, осигуряващи пълна съвместимост с глобалните индустриални проекти.

Анти-умора и безопасна структура

Подсиленото тяло на клапана издържа на импулсно налягане и тежки удари на налягането без деформация. Вградено против издухване структурата на стеблото елиминира опасностите за безопасността от свръхналягане.

Статично-проводим антистатичен дизайн

Предлага се с професионална антистатична структура, която непрекъснато провежда статично електричество, генерирано от триене между средната и вътрешната част. Той избягва натрупването на статично електричество и рисковете от искри, като гарантира безопасна работа за тръбопроводи за запалими, експлозивни и газообразни среди, отговарящи на спецификациите за индустриална безопасност.

Ниска поддръжка и рентабилен

Оптимизиран за сценарии с често превключване с превъзходна производителност против умора. Намалява времето за престой на оборудването и честота на смяна, намалявайки дългосрочните експлоатационни разходи в сравнение с обикновените клапани с едно уплътнение.

Изключителна сервизна поддръжка

Поддържайте лазерно персонализирано лого и дизайн на опаковката

Предоставяне на OEM/ODM услуги

Напълно инспектиран преди напускане на завода, с приложен доклад за проверка на качеството

Незадължителни допълнителни услуги като защита от сблъсък и подсилена опаковка за морски превоз

ЧЗВ

1. Какво означава ANSI 150LB за сферичен кран с фланец от неръждаема стомана?

ANSI 150LB се отнася за клас на налягане ASME Class 150, използван за вентила и неговото фланцово съединение. Действителното допустимо работно налягане зависи от размера на вентила, материала, работната температура и приложимата стойност на налягането и температурата.

2. Какви стандарти за фланци са налични за този сферичен кран?

Стандартите за фланци могат да бъдат избрани според тръбопроводната система и изискванията на проекта. Общите конфигурации могат да включват фланци ASME B16.5, докато други стандарти за фланци могат да бъдат взети предвид за специфични приложения.

3. Какви материали от неръждаема стомана могат да се използват за вентила?

Обичайните материали за тялото включват неръждаема стомана 304 и 316, като специфичният клас е избран според работната среда, температурата, налягането и условията на корозия. Други комбинации от материали могат да бъдат налични при поискване.

4. С какви среди може да се справи един сферичен кран от неръждаема стомана ANSI 150LB?

Вентилът може да се използва за вода, масло, газ и други съвместими индустриални течности. Корпусът на клапана, топката, седлото и уплътнителните материали трябва да бъдат избрани според химическата съвместимост, налягането и температурата на действителната среда.

5. Този сферичен кран с фланец подходящ ли е за работа при висока температура?

Приложимият температурен диапазон зависи от материалите на клапана, материала на седлото и номиналната стойност на налягането и температурата. Действителната работна температура трябва да бъде потвърдена при избора на вентила, за да се гарантира, че конфигурацията е подходяща за предвидените условия на работа.

6. Може ли вентилът да бъде доставен с пневматичен или електрически задвижващ механизъм?

да Сферичният кран с фланец може да бъде конфигуриран за ръчно, пневматично или електрическо управление според размера на вентила, необходимия работен въртящ момент и системата за управление. Задвижващият механизъм трябва да бъде правилно съобразен с вентила и действителните работни условия.

7. Каква информация е необходима, за да изберете правилния фланцов сферичен кран?

Ключовата информация за избор включва номинален размер на вентила, клас на налягане, стандарт на фланеца, работна среда, работно налягане, температура, необходим материал и метод на работа. Чертежи на тръбопроводи или подробности за приложението също могат да помогнат при определянето на подходящата конфигурация.

8. Може ли сферичният кран от неръждаема стомана да бъде персонализиран?

да Степени на материалите, спецификации на фланеца, седалка и уплътнителни материали, работа на клапана и други подробности за конфигурацията могат да бъдат избрани според изискванията на проекта. Чертежи или технически спецификации могат да бъдат прегледани преди производство.
