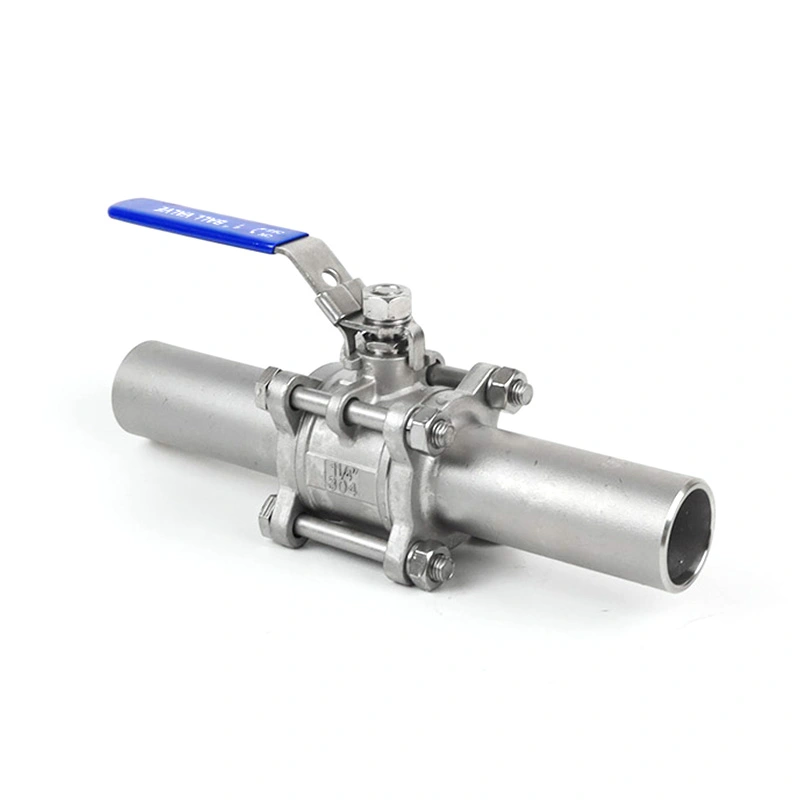

3PC сферичен кран с разширена заварка

3PC Ball Valve Weld Extended използва удължени краища за челно заваряване, за да осигури допълнителна дължина на заваряване между вентила тяло и тръбопровод. Удължените краища са полезни за изолирани тръбопроводи, вкопани инсталации и тръбопроводи където е необходимо допълнително разстояние за заваряване. Корпусът от три части също така осигурява достъп до вътрешните компоненти за проверка и подмяна след изолиране на тръбопровода.

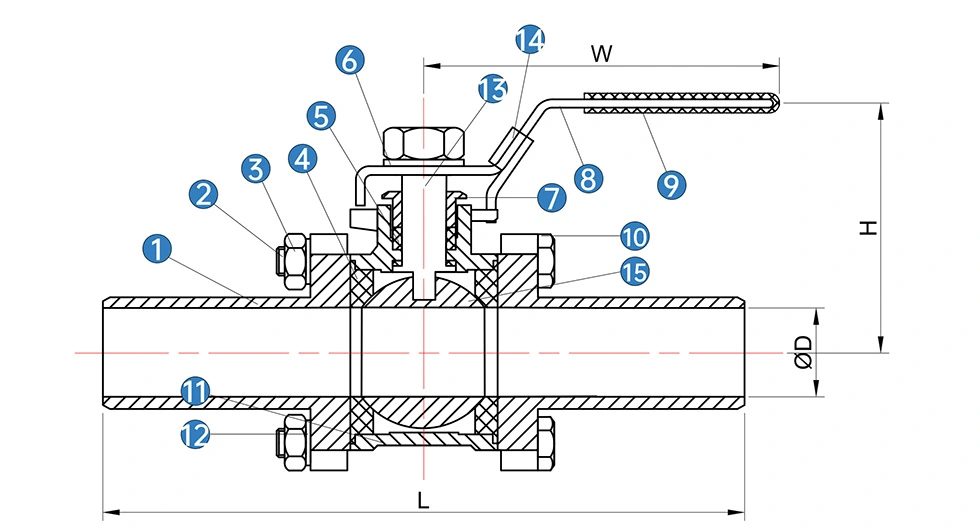

Основни размери

* N: Краища на резбата според ANSI B 2.1 NPT
* B: Завършва на резбата според BS21 BSP

Характеристики на продукта

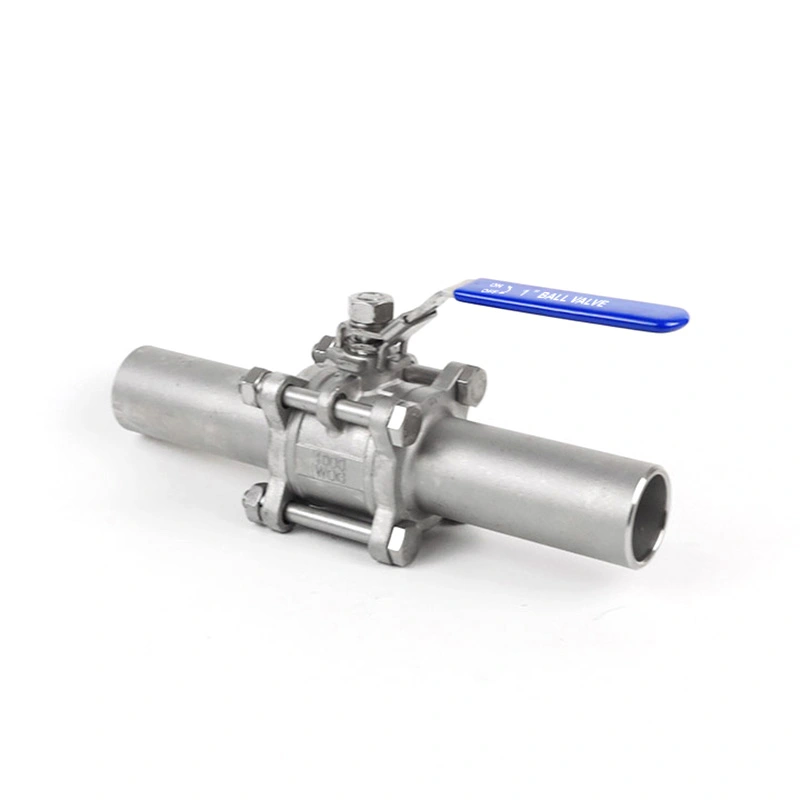

1. Удължени краища за челно заваряване

Удължените заварени краища осигуряват допълнително пространство за заваряване на тръбопроводи и помагат да се държи заваръчната работа далеч от главния тяло на клапана. Тази конфигурация е полезна за изолирани или вкопани тръбопроводи, където вентилът трябва да бъде позициониран извън изолацията или на достъпно място.

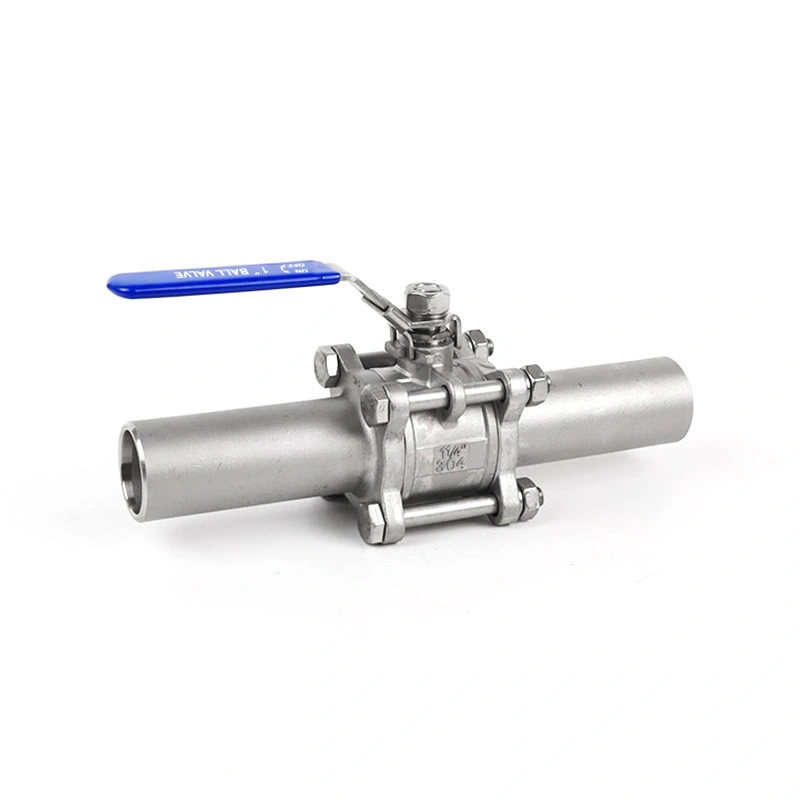

2. Конструкция от три части

Разделеното тяло позволява вентилът да бъде отворен за проверка и поддръжка. Седалки, уплътнения и други вътрешни компонентите могат да бъдат достъпни, когато е необходима подмяна, намалявайки необходимостта от подмяна на целия вентилен възел.

3. Материали от неръждаема стомана 316

3PC Ball Valve Weld Extended използва ASTM A351 CF8M (316) за тялото и ASTM A182 F316 за топката и стеблото. Стандартната седалка е RPTFE (PTFE+15%fv). Други комбинации от материали могат да бъдат доставени според изискванията условия на обслужване.

4. Челно заваръчна връзка

Заваръчните краища отговарят на изискванията на ASME B16.25. Челно заварена връзка осигурява постоянна връзка между вентила и тръбопровод, като процедурата на заваряване и подготовката на тръбата се определят от приложимата спецификация на тръбопровода.

Заваряване и монтаж

Преди заваряване проверете размера на тръбата, размерите на края на заварката, състоянието на фаската и подравняването. Тръбопроводът трябва да бъде правилно поддържан, за да се предотврати прекомерно натоварване на вентила по време на монтажа. Процедурите за заваряване също трябва да бъдат следвани приложимата проектна спецификация.

Удължените краища осигуряват допълнително разстояние между зоната на заваряване и вътрешните части на клапана. Подходящо заваряване и все пак трябва да се следват процедурите за контрол на топлината, за да се предпазят седалката, уплътненията и други чувствителни на топлина компоненти.

Материали и условия на работа

Вентилът е определен за температурен диапазон от -25 ℃ до 150 ℃ и максимално налягане от 285 PSI под изброените условия. Действителните работни граници трябва да бъдат потвърдени според размера на вентила, средата, температурата и приложим рейтинг налягане-температура.

Корпусът от неръждаема стомана, топката F316 и стеблото F316 са предназначени за съвместими индустриални медии. Седалка и уплътнение изборът на материал трябва да се провери спрямо действителната течност, температура и налягане преди поръчка.

Проверка на качеството

Материална инспекция

Идентификацията на материала и свързаните с него записи за проверка могат да бъдат предоставени според изискванията на поръчката. Материал налични са протоколи от тестове за приложими конфигурации на клапани.

Проверка на размерите

Размерите на вентила и характеристиките на заваръчния край се проверяват спрямо посочените чертежи и изисквания на продукта. Проверката може да включва дължина, размери и общо състояние на заваръчния край.

Тестове за налягане и уплътнение

Тестването и проверката на вентилите следват изискванията на API 598. Извършват се тестове за налягане и уплътнение, за да се провери уплътнение на тялото на клапана и седалката преди изпращане.

Завършена проверка на клапана

Окончателната проверка обхваща външния вид на клапана, монтажа, защитата на заваръчния край и работното състояние. Задължителен продукт могат да се изготвят документи по поръчка.

Приложения

3PC Ball Valve Weld Extended е подходящ за промишлени тръбопроводи, където има заварена връзка и допълнително заваряване разстоянието е необходимо. Типичните приложения включват нефтохимическа обработка, нефтени и газови системи, топлинна енергия, пречистване на вода и общ промишлен контрол на течности.

Конфигурацията с удължен край е особено полезна при изолация на тръбопровод, подземна инсталация или обект оформлението ограничава наличното пространство около тялото на клапана. Пригодността на приложението трябва да бъде потвърдена въз основа на среда, налягане, температура и спецификация на тръбопровода.

Опаковка

Клапаните са опаковани за експортно транспортиране с помощта на велпапе и кутии от шперплат. Заваръчните краища са защитени по време на опаковане, за да се намали рискът от повреда на скосените и свързващите повърхности по време на работа и пратка.

ЧЗВ

1. Каква е целта на удължените заварени краища на 3PC Ball Valve Weld Extended?

Удължените заварени краища осигуряват допълнително заваръчно разстояние между тялото на клапана и тръбопровода. Те са полезни за изолирани тръбопроводи, вкопани инсталации и други оформления, където зоната за заваряване трябва да бъде разположена по-далеч от тялото на клапана.

2. Какъв материал е използван за клапана?

Стандартният материал на тялото е ASTM A351 CF8M (316), като ASTM A182 F316 се използва за топката и стеблото. Седалката е RPTFE (PTFE+15%fv). Други материали са налични при поискване.

3. Какъв стандарт се прилага за краищата за челна заварка?

Краищата за челна заварка са определени съгласно ASME B16.25. Крайната процедура на заваряване трябва да следва приложимата тръбопровод или спецификация на проекта.

4. Може ли вентилът да се поддържа след монтажа?

да Корпусът от три части осигурява достъп до вътрешните компоненти за проверка и подмяна. Тръбопроводът трябва да се изолира и да се намали налягането преди поддръжка на клапана.

5. Какви са границите на налягането и температурата?

Посоченото максимално налягане е 285PSI, а температурният диапазон е от -25 ℃ до 150 ℃. Действителната допустима работа условията зависят от размера на вентила, средата и приложимата оценка на налягането и температурата.

6. Какви документи могат да бъдат предоставени?

Могат да бъдат предоставени протоколи от изпитвания на материали и приложима инспекция или документация за продукта според клапана изисквания за конфигурация и поръчка.
