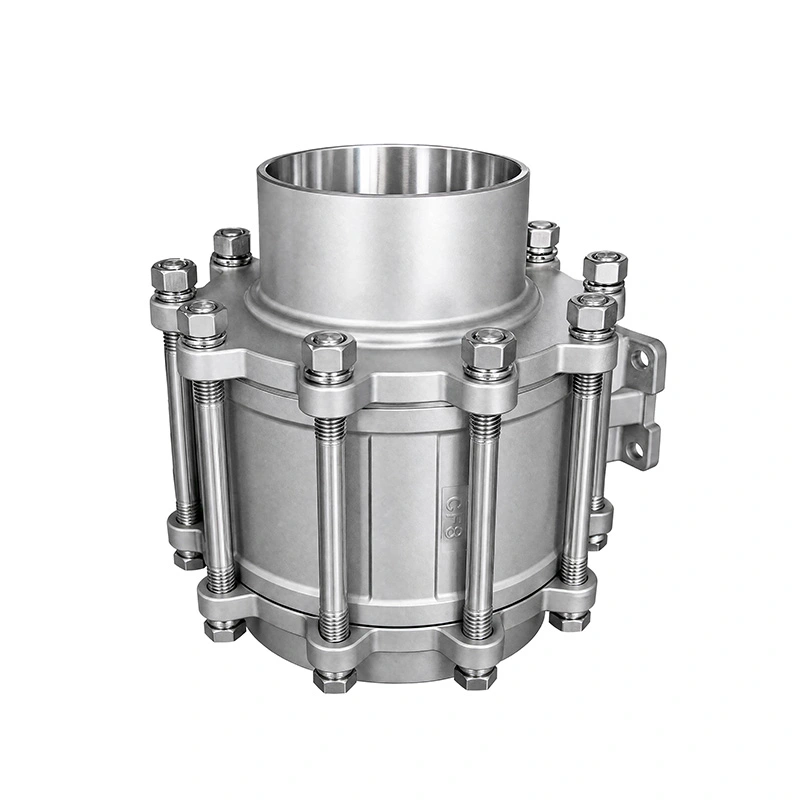

3PC Челно заварени краища Сферичен кран от неръждаема стомана Удължено стебло

Удълженото стебло на сферичния кран от неръждаема стомана с челно заварени краища 3PC включва челно заварени краища за постоянно свързване на тръбопровода и удължено стебло за приложения, при които работната точка на вентила трябва да бъде позиционирана далеч от тръбата. Тялото от три части позволява достъп до вътрешните компоненти за поддръжка, докато монтажната подложка ISO 5211 поддържа директен монтаж на пневматични или електрически задвижващи механизми.

Основни размери

Характеристики на продукта

1. Челно заварена тръбопроводна връзка

Клапанът използва челно заварени краища, произведени в съответствие с ASME B16.25. Заваряването на вентила директно в тръбопровода осигурява фиксирана връзка без резбови или фланцови съединения, което прави тази конфигурация подходяща за постоянни индустриални тръбопроводни инсталации.

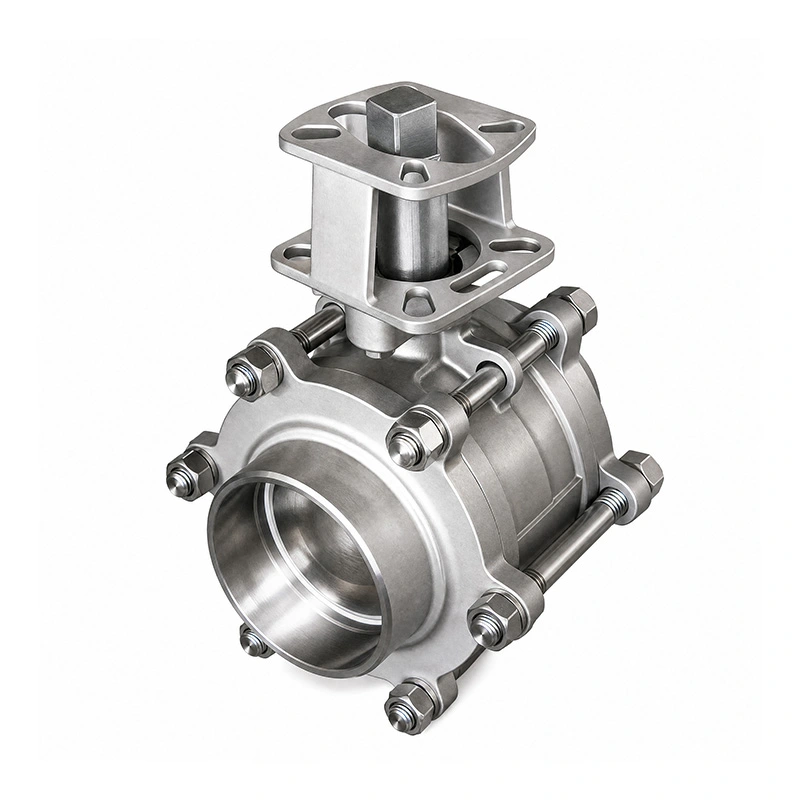

2. Разширена конфигурация на стеблото

Удълженото стебло осигурява допълнителна работна хлабина между дръжката или задвижващия механизъм и тръбопровода. Полезно е, когато изолацията, разположението на тръбите или условията на монтаж ограничават достъпа до стандартен вентилен стебло.

3. Тяло от три части за поддръжка

Конструкцията от три части осигурява достъп до вътрешните компоненти на клапана, когато е необходима проверка или подмяна. Седалката и уплътнителните компоненти могат да се обслужват без подмяна на целия вентилен възел.

4. Конструкция на вентила от неръждаема стомана

3PC челно заварени краища на сферичния кран от неръждаема стомана с удължено стебло използва ASTM A351 CF8M (316) за тялото и ASTM A182 F316 за топката и стеблото. Седалката RPTFE е определена за посочения температурен диапазон от -25 ℃ до 150 ℃.

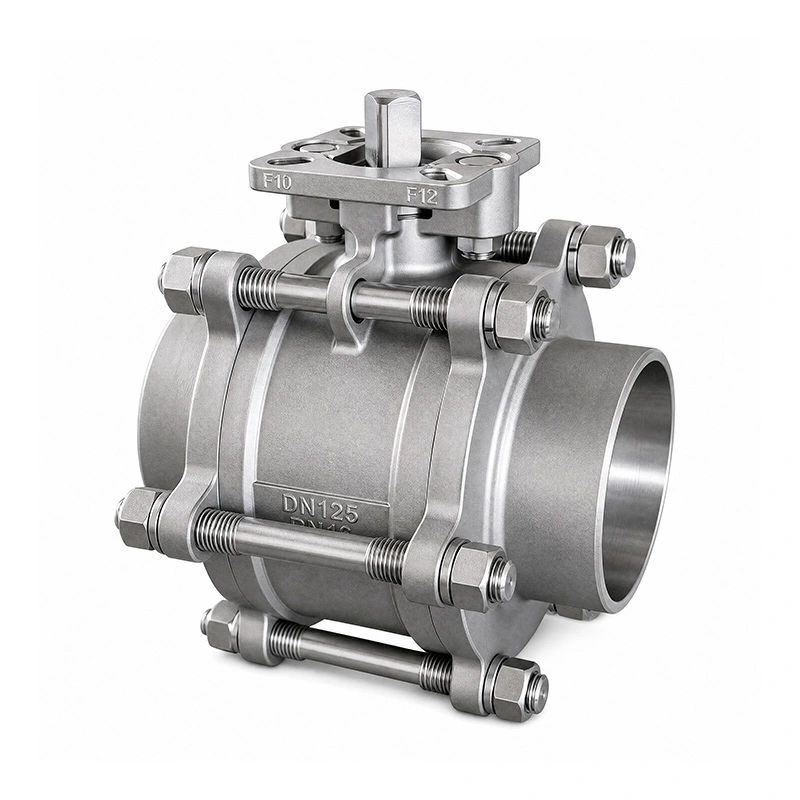

Монтаж на задвижващия механизъм

Вентилът е оборудван с монтажна подложка ISO 5211 за директен монтаж на задвижка. Пневматичните или електрически задвижващи механизми могат да бъдат избрани според размера на вентила, работния въртящ момент и изискванията за управление. Интерфейсът за монтаж на задвижващия механизъм трябва да бъде проверен преди поръчка, за да се гарантира съвместимост.

Стандарти и инспекция

Проектирането и производството следват ASME B16.34, с челно заварени краища, базирани на ASME B16.25. Тестването и проверката на вентилите се извършват съгласно API 598. Номиналните стойности на налягането и температурата също се отнасят до ASME B16.34.

Инспекцията на производството обхваща проверка на материала, изпитване под налягане, проверка на уплътненията и проверки на готовите клапани. Могат да бъдат предоставени протоколи от изпитвания на материали и приложима документация за продукта в съответствие с конфигурацията на клапана и изискванията за поръчка.

Приложения

3PC сферичен кран с челно заварени краища и удължено стебло от неръждаема стомана е предназначен за промишлени тръбопроводни системи, изискващи постоянна заварена връзка и достъпна работа на вентила. Типичните приложения включват химическа обработка, нефтохимически системи, фармацевтично оборудване, обработка на храни и напитки, производство на електроенергия и пречистване на вода.

Преди да изберете, потвърдете тръбопроводната среда, налягането, температурата, размера на тръбата, спецификацията на заваряване и наличното място за монтаж. Материалите на вентила и конфигурацията на седалката също трябва да бъдат проверени за съвместимост с работната среда.

ЧЗВ

1. Какви са основните приложения на 3PC челно заварени краища от неръждаема стомана с удължено стебло?

Използва се в индустриални тръбопроводни системи, където се изисква заварена връзка и удължен достъп до вентила. Приложенията включват химически, нефтохимически, фармацевтични системи, системи за пречистване на храни и напитки, електроенергия и вода.

2. Какъв стандарт се прилага за челно заварените краища?

Челно заварените краища са определени съгласно ASME B16.25. Спецификацията за заваряване трябва да се сравни с проекта на тръбопровода преди монтажа.

3. Може ли задвижващ механизъм да се монтира директно?

да Вентилът има монтажна подложка ISO 5211 за монтаж на пневматичен или електрически задвижващ механизъм. Изборът на задвижващ механизъм трябва да се основава на размера на вентила, работния въртящ момент и изискванията за управление.

4. Какви материали се използват в стандартната конфигурация?

Тялото е ASTM A351 CF8M (316), докато топката и стеблото са ASTM A182 F316. Стандартната седалка е RPTFE (PTFE+15%fv). Други материали са налични при поискване.

5. Какъв е максималния диапазон на налягане и температура?

Посоченото максимално налягане е 285PSI, с температурен диапазон от -25 ℃ до 150 ℃. Действителните работни граници трябва да бъдат потвърдени в съответствие с размера на вентила, средата и приложимите номинални стойности за налягане и температура.

6. Може ли вентилът да бъде персонализиран?

да Други материали и конфигурации на компоненти могат да бъдат доставени според необходимата среда, налягане, температура и условия на монтаж.
