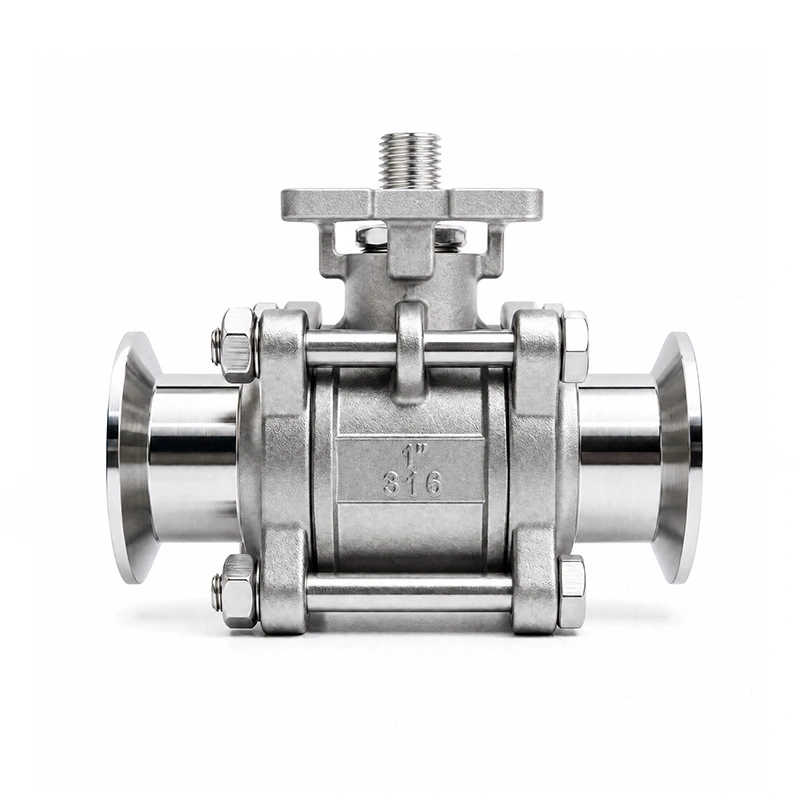

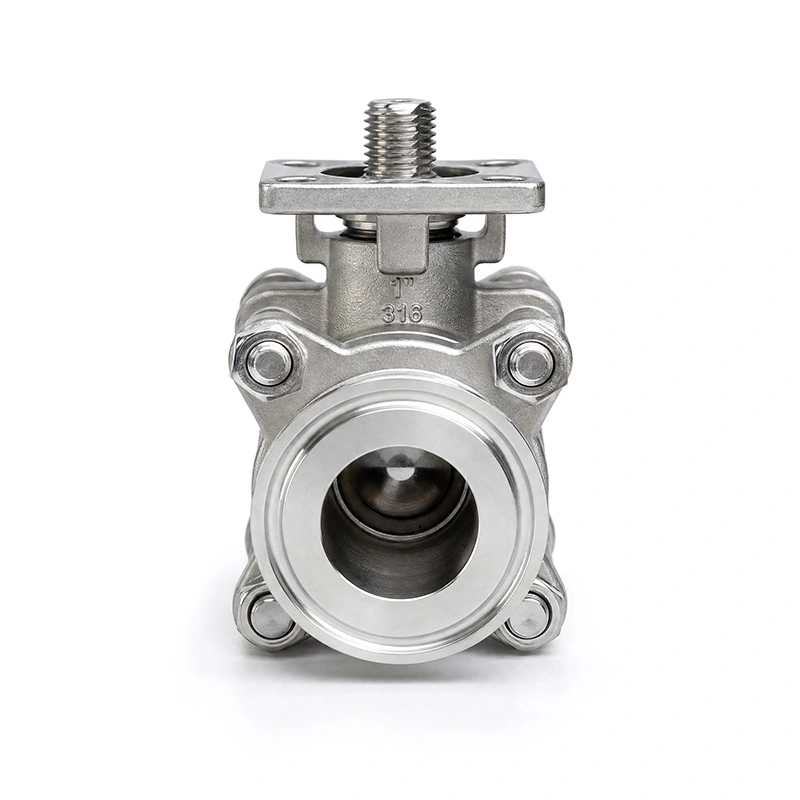

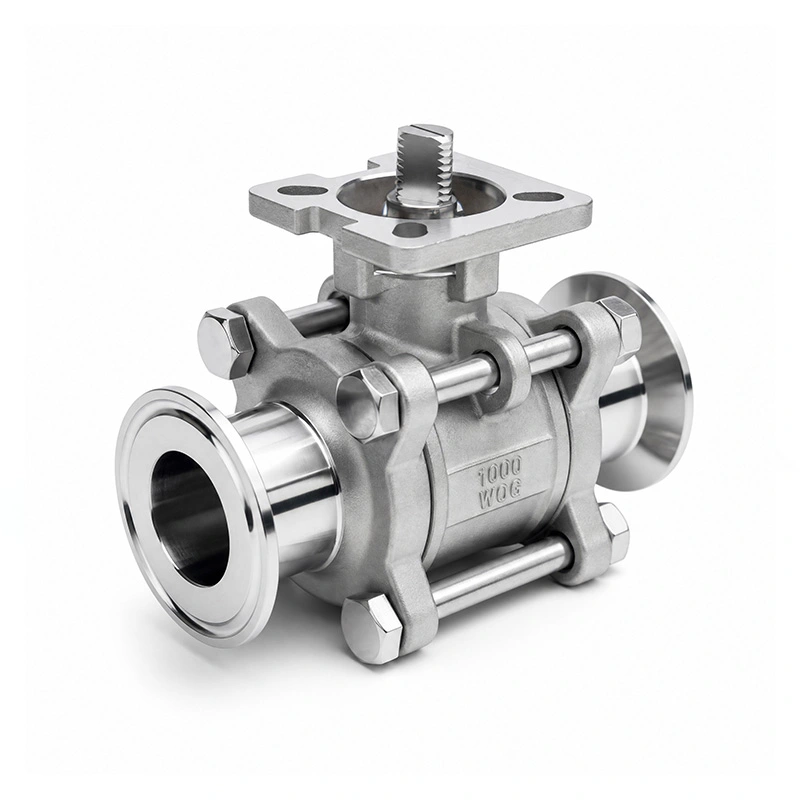

3PC напълно капсулован сферичен кран с три скоби с монтажна подложка ISO 5211

3PC напълно капсулован сферичен кран с три скоби с монтажна подложка ISO 5211 използва тяло на вентил от три части с връзки с три скоби за санитарни и технологични тръбопроводни системи. Конструкцията от три части осигурява достъп до вътрешните компоненти след изолиране на тръбопровода, докато монтажната подложка ISO 5211 осигурява стандартизиран интерфейс за инсталиране на пневматичен или електрически задвижващ механизъм. Тази конфигурация е подходяща за системи за контрол на течности, където се изискват санитарни връзки и автоматизирана работа на вентила.

Основни размери

Ключови характеристики на дизайна

Конструкция на вентила от три части

Тялото от три части се състои от централна вентилна секция и две крайни секции. След като тръбопроводът е правилно изолиран и вентилът е понижен, тялото може да се отвори, за да се проверят или сменят вътрешните компоненти. Тази структура е полезна за приложения, при които се изисква периодична поддръжка на седалки, уплътнения или други вътрешни части.

Връзка с три скоби

Връзките с три скоби използват подреждане на скоба и уплътнение вместо резбови или фланцови съединения. Този метод на свързване позволява вентилът да се монтира или демонтира, без да се заварява директно в тръбопровода. Приложимият материал на уплътнението и размерите на връзката трябва да бъдат избрани в съответствие със спецификацията на технологичната среда, температурата и тръбопровода.

Монтаж на задвижващ механизъм ISO 5211

3PC напълно капсулиран сферичен кран с три скоби с монтажна подложка ISO 5211 е проектиран с интерфейс за монтиране на задвижващ механизъм ISO 5211 на вентила. Това позволява съвместими пневматични или електрически задвижки да бъдат монтирани директно към клапана, без да се разчита на отделно конвенционално устройство за монтаж. Изборът на задвижващ механизъм трябва да бъде съобразен с размера на вентила, работния въртящ момент и изискванията за управление на системата.

Омокрящи се компоненти от неръждаема стомана 316

Тялото е определено като ASTM A351 CF8M (316), докато топката и стеблото са посочени като ASTM A182 F316. Тези материали от неръждаема стомана са подходящи за редица индустриални флуидни приложения, където съвместимостта на материала и устойчивостта на корозия са важни съображения. RPTFE седалката комбинира PTFE с 15% пълнител и трябва да бъде оценена спрямо действителната среда и работна температура преди избора.

Приложения

3PC напълно капсулован сферичен кран с три скоби с монтажна подложка ISO 5211 може да се използва в тръбопроводни системи, които изискват компактен спирателен вентил, връзки в санитарен стил и опционално автоматизирано задействане. Типичните области на приложение включват:

Обща обработка на течности

Боравене с химически течности

Пречиствателни съоръжения

Леко промишлено производство

Автоматизирани тръбопроводни системи

Инсталиране и експлоатация

Монтаж с три скоби

Преди инсталиране потвърдете, че размерът на вентила, размерите на връзката, материалът на уплътнението и изискванията за налягане-температура съответстват на спецификацията на тръбопровода. Позиционирайте вентила между свързващите връзки с три скоби, поставете подходящото уплътнение и закрепете съединението със скобата. Връзката трябва да се провери за правилно подравняване, преди системата да бъде поставена под налягане.

Монтаж на задвижващия механизъм

Монтажната подложка ISO 5211 осигурява интерфейс за съвместими пневматични или електрически задвижващи механизми. Проверете схемата за монтаж на задвижващия механизъм, размерите на вала и необходимия работен въртящ момент преди монтажа. Задвижващият механизъм трябва да бъде монтиран и регулиран в съответствие с инструкциите на производителя на вентила и задвижващия механизъм.

Поддръжка

Преди поддръжка изолирайте вентила от тръбопровода и освободете цялото остатъчно налягане. Конструкцията от три части позволява тялото на клапана да бъде отворено за проверка на сачмата, седлата, стеблото и уплътнителните компоненти. Сменете износените компоненти с подходящи части и проверете уплътнението и работното състояние на вентила, преди да го върнете в експлоатация.

Съображения за избор

Когато избирате този вентил за нова тръбопроводна система, вземете предвид работната среда, налягането, температурата, размера на тръбата, размерите на свързване и необходимия метод на задействане. Седлото на клапана и уплътнителните материали трябва да бъдат проверени за съвместимост с технологичния флуид. За автоматизирани приложения задвижващият механизъм трябва да бъде избран според работния въртящ момент на клапана и изискванията за управление на системата.

ЧЗВ

Q1: За какво се използва 3PC напълно капсулован сферичен кран с три скоби с монтажна подложка ISO 5211?

3PC напълно капсулован сферичен кран с три скоби с монтажна подложка ISO 5211 се използва за управление на флуида за включване/изключване в тръбопроводни системи, където се изисква тяло на вентил от три части, връзка с три скоби и интерфейс за монтаж на задвижващ механизъм. Може да бъде конфигуриран за ръчно управление или комбиниран с подходящ пневматичен или електрически задвижващ механизъм за автоматизирано управление.

Q2: Какво осигурява монтажната подложка ISO 5211?

Монтажната подложка ISO 5211 осигурява стандартизиран интерфейс за монтиране на задвижващия механизъм. Съвместими пневматични или електрически задвижващи механизми могат да бъдат монтирани съгласно приложимите монтажни размери по ISO 5211, в зависимост от размера на задвижващия механизъм и изискванията за въртящ момент на клапана.

В3: Какви са предимствата на конструкцията от три части?

Конструкцията от три части осигурява достъп до вътрешните компоненти на вентила, след като тръбопроводът е изолиран и разхерметизиран. Това може да опрости проверката и подмяната на седалки, уплътнения и други обслужващи компоненти в сравнение с напълно затворено тяло от една част.

Q4: Какви материали се използват за този клапан?

Тялото е ASTM A351 CF8M (316), докато топката и стеблото са ASTM A182 F316. Седалката е RPTFE (PTFE+15%fv). Други конфигурации на материала са налични при поискване.

В5: Може ли този клапан да се използва с пневматични или електрически задвижващи механизми?

да Интерфейсът за монтаж ISO 5211 е предназначен за монтаж на задвижващи механизми. Подходящият задвижващ механизъм трябва да бъде избран според размера на вентила, работния въртящ момент, налягането, температурата и изискванията на системата за управление.

Q6: Какво трябва да се провери преди поръчка?

Потвърдете необходимия размер на вентила, размерите на връзката, работното налягане, температурата, технологичната среда, материала на седлото и метода на задействане. За автоматизираните системи моделът на монтаж на задвижващия механизъм и необходимият въртящ момент също трябва да бъдат потвърдени.
